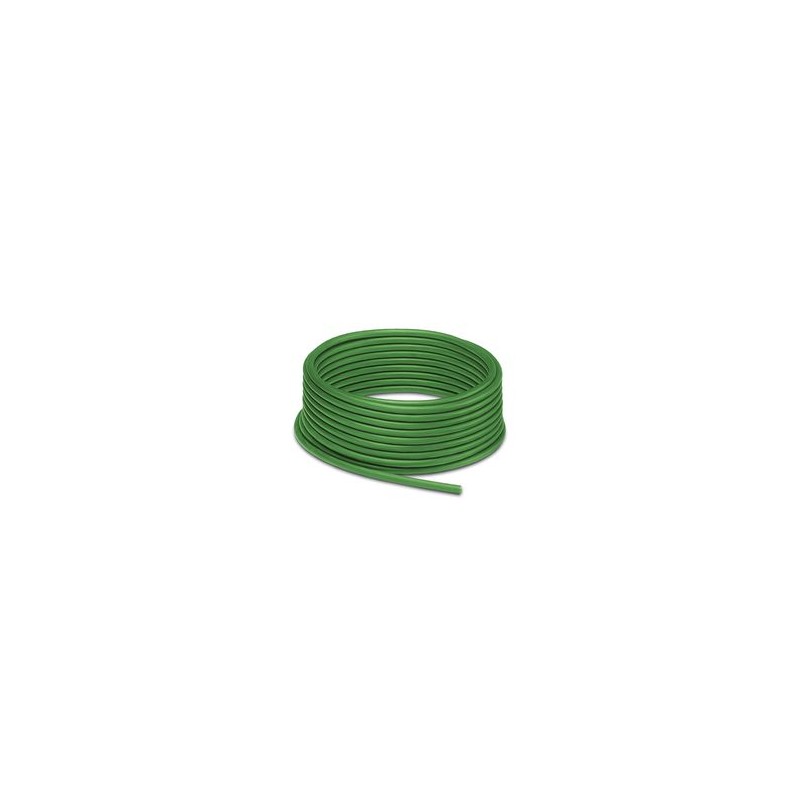

PHOENIX_CONTACT NBC-100,0-99B 1583504 - Image 1

Les images sont à titre illustratif. Svp, révisez la fiche technique.

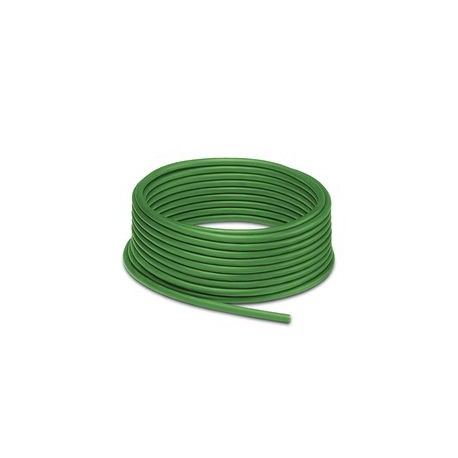

NBC-100,0- 99B 1583504 PHOENIX CONTACT Par mètres, Anneau de câble, Single Pair Ethernet (1 GBit/s), blindé,..

Référence: NBC-100,0-99B

Code: 1583504

Fabricant: PHOENIX_CONTACT

Article à la demande, sans remboursement.

Description:

Par mètres, Anneau de câble, Single Pair Ethernet (1 GBit/s), blindé, PUR sans halogène, vert, 2 conducteurs (1 x 2 x AWG 22/7, S/FTP), couleur du conducteur unique : blanc, bleu, longueur du câble : 100 m
Câble réseau
Au mètre, Rouleau de câble, Single Pair Ethernet (1 Gbit/s), blindé, PUR exempt d'halogène, vert, 2 fils (1 x 2 x AWG 22/7, S/FTP), coloris du fil: bleu, blanc, longueur de câble: 100 m

Catégories:

  • Câbles > Câble pour télécommunications
  • PHOENIX_CONTACT > Câbles, capteurs et actionneurs

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT

  • En savoir plus
  • ETIM
  • Commentaires
Garantie, réparation et dévolution.

Prix unitaire: 496,04 €

Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant).

Calculer le prix par quantité

QuantitéPrix

Délai standard: 4-5 semaines.

  • Ces délais sont estimatifs et peuvent varier une fois la commande de l'article traitée.

DERNIÈRE CONSULTÉS

EN SAVOIR PLUS

Caractéristiques techniques

Propriétés du produit
Type de produitCâble de données, au mètre
Type de capteurSingle Pair Ethernet
Nombre de pôles2
ApplicationStandard
Blindéoui

Propriétés électriques
Tension nominale UN72 V DC
Support de transmissionCuivre

Caractéristiques de raccordement
Section du conducteur AWG(conversion selon CEI)

Interfaces
Système de busEthernet
Type de signal/catégorieSingle Pair Ethernet, 1 Gbit/s

Câble/conducteur
Longueur du câble100 m
Single Pair Ethernet PUR souple vert [99B]
Dessin cotézydhadvsok.jpg
Blindéoui
Style UL AWM20233 (80 °C / 300 V)
Poids de gaine42 kg/km
TypeSingle Pair Ethernet PUR souple vert
Abréviation02YS(ST)C11Y
Type de câble (symbole)99B
Type de signal/catégorieSingle Pair Ethernet, 1 Gbit/s
Structure de câble1 x 2 x AWG 22/7, S/FTP
Diamètre extérieur du câble5,8 mm ±0,3 mm
Gaine extérieure, matériauPUR
Gaine extérieure, colorisvert
Epaisseur gaine extérieure0,8 mm
Matériau conducteurCordon Cu nu
Structure du conducteur ligne de signal7x
AWG ligne de signaux22
Section de câble2x 0,34 mm²
Matériel Isolant du filPE moussé
Diamètre de fil avec isolant1,8 mm
Fil, colorisbleu, blanc
Câblage par paire2 fils par paire
Câblage total1 paire avec inserts torsadés longitudinalement
BlindageFilm recouvert d'alu, tresse en fils de cuivre étamés
Revêtement optique de blindage90 %
Tension nominale câble≤ 100 V
Tension d'essai fil/fil1000 V (50 Hz, 1 min.)
Tension d'essai fil/blindage1000 V (50 Hz, 1 min.)
Résistance d'isolation de la ligne≥ 5 GΩ*km
Impédance d'onde100 Ω ±5 Ω (pour 100 MHz)
Résistance de boucle≤ 120,00 Ω/km
Capacité de la ligne48 nF/km
Rayon de courbure minimum, position fixe4 x D
Rayon de courbure minimum, position flexible8 x D
Résistance à l'huileselon DIN EN 60811-404
Résistance à la propagation des flammesselon CEI 60332-1-2
Température ambiante (fonctionnement)-25 °C ... 80 °C (Câble, pose souple)
-40 °C ... 80 °C (câble, pose fixe)

ETIM for 1583504 Câbles (EC003249)

Nom de la caractéristiqueSurface du conducteur (EF010804)
Valeur de la caractéristiqueAutre
Nom de la caractéristiqueDiamètre du conducteur (EF001621)
Valeur de la caractéristique1.8 mm
Nom de la caractéristiqueSection nominale du conducteur (EF000060)
Valeur de la caractéristique0.34 mm²
Nom de la caractéristiqueClasse du conducteur (EF001632)
Valeur de la caractéristiqueKl.2 = multifilaire
Nom de la caractéristiqueNombre de conducteurs (EF001792)
Valeur de la caractéristique2
Nom de la caractéristiqueIsolation des fils (EF000061)
Valeur de la caractéristiqueAutre
Nom de la caractéristiqueSpécification d'isolation des fils (EF011805)
Valeur de la caractéristiqueAutre
Nom de la caractéristiqueMarquage du conducteur (EF000067)
Valeur de la caractéristiqueAutre
Nom de la caractéristiqueBlindage sur élément de câblage (EF001623)
Valeur de la caractéristiqueFeuille + tresse
Nom de la caractéristiqueCâblage (EF003802)
Valeur de la caractéristiqueAutre
Nom de la caractéristiqueCâble étanche à l'eau longitudinal (EF011011)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueCâble étanche à l'eau transversal (EF011012)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueConvient pour une installation souterraine (EF003689)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueGaine de protection (EF001691)
Valeur de la caractéristiqueSans
Nom de la caractéristiqueMatériau de la gaine (EF001625)
Valeur de la caractéristiqueAutre
Nom de la caractéristiqueSpécification du matériau de gaine (EF011806)
Valeur de la caractéristiqueAutre
Nom de la caractéristiqueCouleur de la gaine (EF001618)
Valeur de la caractéristiqueVert
Nom de la caractéristiqueÀ faible dégagement de fumée selon IEC 61034-2 (EF003799)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueRésistant à l'huile selon IEC 60811-404 (EF009770)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueDiamètre externe approx. (EF003921)
Valeur de la caractéristique5.8 mm
Nom de la caractéristiqueRayon de courbure minimal admissible, utilisation flexible/mouvement libre (EF011802)
Valeur de la caractéristique47 mm
Nom de la caractéristiqueRayon de courbure minimal admissible, utilisation stationnaire/fixe (EF011803)
Valeur de la caractéristique24 mm
Nom de la caractéristiqueTempérature extérieure admissible du câble, en mouvement (EF001685)
Valeur de la caractéristique-25 °C
Nom de la caractéristiqueTempérature extérieure admissible du câble, fixe (EF001686)
Valeur de la caractéristique-40 °C
Nom de la caractéristiqueCatégorie (EF001619)
Valeur de la caractéristiqueAutre

FICHE TECHNIQUE - PDF
