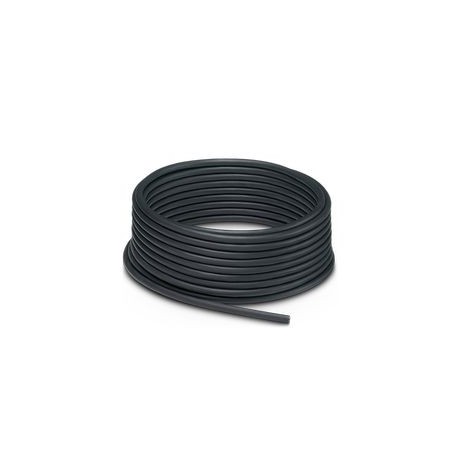

PHOENIX_CONTACT NBC-100,0-97B 1583499 - Image 1

Les images sont à titre illustratif. Svp, révisez la fiche technique.

NBC-100,0- 97B 1583499 PHOENIX CONTACT Par mètres, Anneau de câble, Single Pair Ethernet, blindé, PVC, noir,..

Référence: NBC-100,0-97B

Code: 1583499

Fabricant: PHOENIX_CONTACT

Article à la demande, sans remboursement.

Description:

Par mètres, Anneau de câble, Single Pair Ethernet, blindé, PVC, noir, 2 conducteurs (1 x 2 x AWG 22/7, S/FTP), couleur Conducteurs simples : blanc, bleu, longueur du câble : 100 m
Câble réseau
Au mètre, Rouleau de câble, Single Pair Ethernet, blindé, PVC, noir, 2 fils (1 x 2 x AWG 22/7, S/FTP), coloris du fil: bleu, blanc, longueur de câble: 100 m

Catégories:

  • Câbles > Câble pour télécommunications
  • PHOENIX_CONTACT > Câbles, capteurs et actionneurs

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT

  • En savoir plus
  • ETIM
  • Commentaires
Garantie, réparation et dévolution.

Prix unitaire: 384,67 €

Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant).

Calculer le prix par quantité

QuantitéPrix

Délai standard: 4-5 semaines.

  • Ces délais sont estimatifs et peuvent varier une fois la commande de l'article traitée.

DERNIÈRE CONSULTÉS

EN SAVOIR PLUS

Caractéristiques techniques

Propriétés du produit
Type de produitCâble de données, au mètre
Type de capteurSingle Pair Ethernet
Nombre de pôles2
ApplicationStandard
Blindéoui

Propriétés électriques
Tension nominale UN72 V DC
Support de transmissionCuivre

Caractéristiques de raccordement
Section du conducteur AWG(conversion selon CEI)

Interfaces
Système de busEthernet
Type de signal/catégorieSingle Pair Ethernet, 10 Mbit/s

Câble/conducteur
Longueur du câble100 m
Single Pair Ethernet PVC souple noir [97B]
Dessin cotélvvszkioyf.jpg
Blindéoui
Style UL AWM2095 (80 °C / 300 V)
TypeSingle Pair Ethernet PVC souple noir
Type de câble (symbole)97B
Type de signal/catégorieSingle Pair Ethernet
Structure de câble1 x 2 x AWG 22/7, S/FTP
Diamètre extérieur du câble5,1 mm ±0,2 mm
Gaine extérieure, matériauPVC
Gaine extérieure, colorisnoir
Epaisseur gaine extérieure0,55 mm
Matériau conducteurCordon Cu étamé
Structure du conducteur ligne de signal7x
AWG ligne de signaux22
Section de câble2x 0,34 mm²
Matériel Isolant du filPE moussé
Diamètre de fil avec isolant1,65 mm
Fil, colorisbleu, blanc
Câblage par paire2 fils par paire
Câblage total1 paire avec inserts torsadés longitudinalement
BlindageFilm recouvert d'alu, tresse en fils de cuivre étamés
Revêtement optique de blindage80 %
Tension nominale câble300 V
Résistance de la ligne≤ 59,4 Ω/km
Résistance d'isolation de la ligne≥ 5 GΩ*km
Impédance d'onde100 Ω ±15 Ω (pour 20 MHz)
Rayon de courbure minimum, position fixe4 x D
Résistance à la propagation des flammesselon FT-2
Température ambiante (fonctionnement)-20 °C ... 80 °C (câble, pose fixe)

ETIM for 1583499 Câbles (EC003249)

Nom de la caractéristiqueSurface du conducteur (EF010804)
Valeur de la caractéristiqueAutre
Nom de la caractéristiqueDiamètre du conducteur (EF001621)
Valeur de la caractéristique1.65 mm
Nom de la caractéristiqueSection nominale du conducteur (EF000060)
Valeur de la caractéristique0.34 mm²
Nom de la caractéristiqueClasse du conducteur (EF001632)
Valeur de la caractéristiqueKl.2 = multifilaire
Nom de la caractéristiqueNombre de conducteurs (EF001792)
Valeur de la caractéristique2
Nom de la caractéristiqueIsolation des fils (EF000061)
Valeur de la caractéristiqueAutre
Nom de la caractéristiqueSpécification d'isolation des fils (EF011805)
Valeur de la caractéristiqueAutre
Nom de la caractéristiqueMarquage du conducteur (EF000067)
Valeur de la caractéristiqueAutre
Nom de la caractéristiqueBlindage sur élément de câblage (EF001623)
Valeur de la caractéristiqueFeuille + tresse
Nom de la caractéristiqueCâblage (EF003802)
Valeur de la caractéristiqueAutre
Nom de la caractéristiqueCâble étanche à l'eau longitudinal (EF011011)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueCâble étanche à l'eau transversal (EF011012)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueConvient pour une installation souterraine (EF003689)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueGaine de protection (EF001691)
Valeur de la caractéristiqueSans
Nom de la caractéristiqueMatériau de la gaine (EF001625)
Valeur de la caractéristiquePVC
Nom de la caractéristiqueSpécification du matériau de gaine (EF011806)
Valeur de la caractéristiqueAutre
Nom de la caractéristiqueCouleur de la gaine (EF001618)
Valeur de la caractéristiqueNoir
Nom de la caractéristiqueÀ faible dégagement de fumée selon IEC 61034-2 (EF003799)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueRésistant à l'huile selon IEC 60811-404 (EF009770)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueDiamètre externe approx. (EF003921)
Valeur de la caractéristique5.1 mm
Nom de la caractéristiqueRayon de courbure minimal admissible, utilisation stationnaire/fixe (EF011803)
Valeur de la caractéristique21 mm
Nom de la caractéristiqueTempérature extérieure admissible du câble, fixe (EF001686)
Valeur de la caractéristique-20 °C
Nom de la caractéristiqueCatégorie (EF001619)
Valeur de la caractéristiqueAutre
