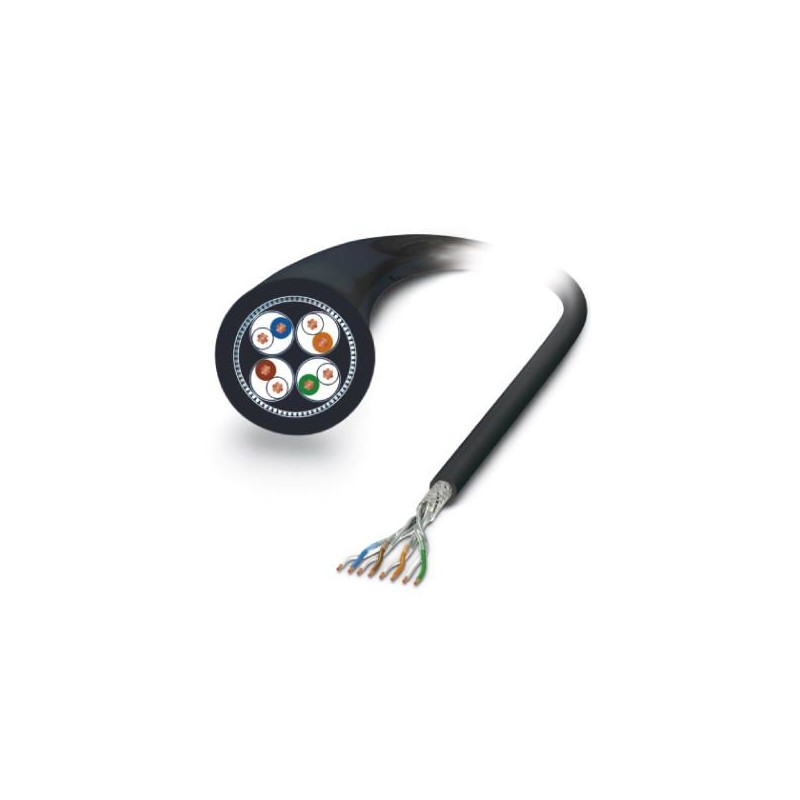

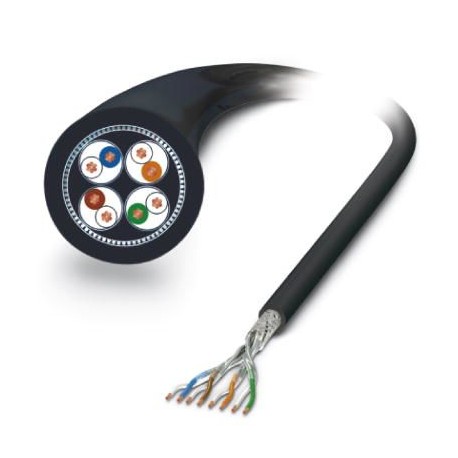

NBC-100,0-94S 1423514 PHOENIX CONTACT Câble réseau
NBC-100,0-94S
1423514
PHOENIX_CONTACT
Article à la demande, sans remboursement.
Câble réseau
Câble réseau, Ethernet CAT7 (10 GBit/s), 8 pôles, longueur du câble : 100 m, Pour les applications ferroviaires
Câbles > Câble pour télécommunications
Câbles, capteurs et actionneurs
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Les plus vendus
▲En savoir plus
▲Clé De Données Commerciales
| Orderkey | Million quatre cent vingt trois mille cinq cent quatorze |
|---|---|
| Unité d'emballage | 1 pc |
| Note | Fabriqués à la Commande (non-remboursable) |
| GTIN | 4055626346007 |
| Poids par Pièce (hors emballage) | 5,773.000 g |
| Tarif des douanes numéro | Quatre vingt cinq million quatre cent quarante quatre mille neuf cent quatre vingt quinze |
| Pays d'origine | DE (Allemagne) |
Données générales
| Tension nominale | 30 V AC |
|---|---|
| 30 V DC | |
| Nombre de postes | Huit |
| Type de Signal/catégorie | Ethernet CAT7, 10 Gbit / s |
Câble
| Type de câble | Ethernet pour les applications ferroviaires |
|---|---|
| Type de câble (abréviation) | 94S |
| Type de Signal/catégorie | Ethernet CAT7, 10 Gbit / s |
| Structure du câble | 4x2xAWG26/7, S/FTP |
| Chef de la section transversale | 4x 2x 0,14 mm2 |
| AWG ligne de signal | Vingt six |
| Chef d'orchestre de la structure de la ligne de signal | 7 x 0.16 mm |
| Le diamètre du coeur, y compris l'isolation | 1.05 mm ±0,1 mm |
| Couleurs de fils | Blanc-bleu, blanc-orange, blanc-vert, blanc-marron |
| Paires torsadées | 2 cœurs à la paire |
| Type de paire de blindage | En aluminium doublée de feuille de polyester |
| Ensemble twist | 4 paires torsadées |
| Blindage | En cuivre étamé de bouclier tressé |
| La gaine externe, couleur | noir |
| Câble externe diamètre D | 6.6 mm ±0,2 mm |
| Rayon de courbure minimal, pose fixe | 6 x D |
| Force de traction GRP | ≤ 60 N (temporaire) |
| ≤ 15 N (Permanent) | |
| Poids du câble | 59 kg/km |
| Poids cuivre | 28 kg/km |
| Gaine extérieure, matériau | PE-X |
| Matériel isolation du conducteur | Cellule PE |
| Chef d'orchestre matériel | Plaqué d'étain Cu fils de litz |
| La résistance de l'isolation | ≥ 5 GΩ*km |
| Résistance d'un conducteur | ≤ 145 Ω/km |
| Capacité de travail | 44 nF (par kilomètre) |
| Impédance d'onde | 100 Ω ±5 Ω (à 100 MHz) |
| Près de la fin de l'atténuation de la diaphonie (NEXT) | 100 dB (à 1 MHz) |
| 99 dB (à 10 MHz) | |
| 95 dB (à 100 MHz) | |
| 92 dB (200 MHz) | |
| 90 dB (à 250 MHz) | |
| 83 dB (à 500 MHz) | |
| 81 dB (à 600 MHz) | |
| 80 dB (700 MHz) | |
| 77 dB (à 800 MHz) | |
| 75 dB (à 900 MHz) | |
| 74 dB (à 1 000 MHz) | |
| 72 dB (à 1100 MHz) | |
| 70 dB (à 1 200 MHz) | |
| Puissance-sommé près de la fin de la diaphonie atténuation (PSNEXT) | 97 dB (à 1 MHz) |
| 96 dB (à 10 MHz) | |
| 92 dB (à 100 MHz) | |
| 89 dB (200 MHz) | |
| 87 dB (à 250 MHz) | |
| 80 dB (à 500 MHz) | |
| 78 dB (à 600 MHz) | |
| 77 dB (700 MHz) | |
| 74 dB (à 800 MHz) | |
| 72 dB (à 900 MHz) | |
| 71 dB (à 1 000 MHz) | |
| 69 dB (à 1100 MHz) | |
| 67 dB (à 1 200 MHz) | |
| Atténuation | 0,25 dB (à 1 MHz) |
| 0.76 dB (à 10 MHz) | |
| 2.49 dB (à 100 MHz) | |
| 3.69 dB (200 MHz) | |
| 4.18 dB (à 250 MHz) | |
| 5.6 dB (à 500 MHz) | |
| 6.74 dB (à 600 MHz) | |
| 7.32 dB (700 MHz) | |
| 7.89 dB (à 800 MHz) | |
| 8.5 dB (à 900 MHz) | |
| 9.11 dB (à 1 000 MHz) | |
| 9.5 dB (à 1100 MHz) | |
| 9.9 dB (à 1 200 MHz) | |
| Perte de retour (RL) | 24 dB (à 1 MHz) |
| 33.9 dB (à 10 MHz) | |
| 38.3 dB (à 100 MHz) | |
| 35.3 dB (200 MHz) | |
| 32.9 dB (à 250 MHz) | |
| 29.7 dB (à 500 MHz) | |
| 30.6 dB (à 600 MHz) | |
| 31 dB (700 MHz) | |
| 26.7 dB (à 800 MHz) | |
| 28.6 dB (à 900 MHz) | |
| 27.5 dB (à 1 000 MHz) | |
| 26.9 dB (à 1100 MHz) | |
| 26.3 dB (à 1 200 MHz) | |
| Atténuation de la diaphonie (ACR) | 100 dB (à 1 MHz) |
| 99 dB (à 10 MHz) | |
| 93 dB (à 100 MHz) | |
| 88 dB (200 MHz) | |
| 86 dB (à 250 MHz) | |
| 78 dB (à 500 MHz) | |
| 74 dB (à 600 MHz) | |
| 72 dB (700 MHz) | |
| 69 dB (à 800 MHz) | |
| 67 dB (à 900 MHz) | |
| 65 dB (à 1 000 MHz) | |
| 63 dB (à 1100 MHz) | |
| 61 dB (à 1 200 MHz) | |
| Puissance-sommé atténuation de la diaphonie (PS-ACR) | 97 dB (à 1 MHz) |
| 96 dB (à 10 MHz) | |
| 90 dB (à 100 MHz) | |
| 85 dB (à 200 MHz) | |
| 83 dB (à 250 MHz) | |
| 75 dB (à 500 MHz) | |
| 71 dB (à 600 MHz) | |
| 69 dB (700 MHz) | |
| 66 dB (à 800 MHz) | |
| 64 dB (à 900 MHz) | |
| 62 dB (à 1 000 MHz) | |
| 60 dB (à 1100 MHz) | |
| 58 dB (à 1 200 MHz) | |
| Signal de vitesse | 0.78 c |
| Signal d'exécution | 4.4 ns/m |
| Bouclier d'atténuation | 60 dB (jusqu'à 1000 MHz) |
| Suppression des interférences | 90 dB (jusqu'à 1000 MHz) |
| La résistance de couplage | 5.00 mΩ/m (à 10 MHz) |
| Tension nominale d'alimentation, câble | 125 V AC (Uo) |
| Tension d'essai Core/Core | 1000 V AC (50 Hz, 1 min.) |
| Tension d'essai de Base/Bouclier | 1000 V AC (50 Hz, 1 min.) |
| Protection contre les incendies dans les véhicules ferroviaires | BS 6853 (câble Interne Ia, Ib, II/câble externe Ia, Ib, II) |
| DIN 5510-2 (protection Incendie niveau 1, 2, 3, 4) | |
| EN 45545-2 | |
| EN 50306-4 | |
| NF F16-101 (Classification C/F1) | |
| NF F16-101 (câble Interne A1, A2, B/câble externe A1, A2, B) | |
| NFPA 130 | |
| PN-K-02511 (Classe A) | |
| L'UIC 564-2 (Classe A) | |
| Résistance à la flamme | selon EN 60332-1-2 |
| FR 60332-3-25 | |
| selon la norme ISO 14572 5.21 (nations UNIES ECE-R 118.01) | |
| Sans halogène | Selon EN 50267-2-1 |
| selon EN 60684-2 | |
| Résistance à l'huile | selon EN 60684-2, 72 h à 100 °C, IRM 902 |
| La résistance des autres | Résistant à combustible selon la norme EN 60684-2, 72 h à 100 °C, IRM 903 |
| Résistant à l'ozone selon EN 50306-4, 72 h à 40 °C, la procédure B, la concentration en volume de 200 x 10-6 | |
| La Concentration de fumées | EN 61034-2 |
| Température ambiante (fonctionnement) | -40 °C ... 80 °C (câble, pose fixe) |
L'Environnement De La Conformité Des Produits
| La Chine RoHS | Respectueux De L'Environnement L'Utilisation De La Période = 50 |
|---|---|
| Pour plus de détails sur les substances dangereuses aller sur l'onglet “Téléchargements”, Catégorie “déclaration du Fabricant” |
Les Classifications
eCl@ss 5.1Vingt sept million soixante et une mille huit cent uneCl@ss 7.0Vingt sept million soixante mille trois cent huiteCl@ss 8.0Vingt sept million soixante mille trois cent huiteCl@ss 9.0Vingt sept million soixante et une mille huit cent un
| Caractéristique | Valeur |
|---|---|
| Surface du conducteur (EF010804) | Autre |
| Diamètre du conducteur (EF001621) | 1.05 mm |
| Section nominale du conducteur (EF000060) | 0.14 mm² |
| Classe du conducteur (EF001632) | Kl.2 = multifilaire |
| Nombre de conducteurs (EF001792) | 8 |
| Isolation des fils (EF000061) | Autre |
| Spécification d'isolation des fils (EF011805) | PE |
| Marquage du conducteur (EF000067) | Autre |
| Blindage sur élément de câblage (EF001623) | Tresse |
| Câblage (EF003802) | Autre |
| Câble étanche à l'eau longitudinal (EF011011) | Non |
| Câble étanche à l'eau transversal (EF011012) | Non |
| Convient pour une installation souterraine (EF003689) | Non |
| Gaine de protection (EF001691) | Sans |
| Matériau de la gaine (EF001625) | Autre |
| Spécification du matériau de gaine (EF011806) | Autre |
| Couleur de la gaine (EF001618) | Noir |
| À faible dégagement de fumée selon IEC 61034-2 (EF003799) | Non |
| Résistant à l'huile selon IEC 60811-404 (EF009770) | Non |
| Diamètre externe approx. (EF003921) | 6.6 mm |
| Rayon de courbure minimal admissible, utilisation stationnaire/fixe (EF011803) | 40 mm |
| Température extérieure admissible du câble, fixe (EF001686) | -40 °C |
| Catégorie (EF001619) | Autre |
