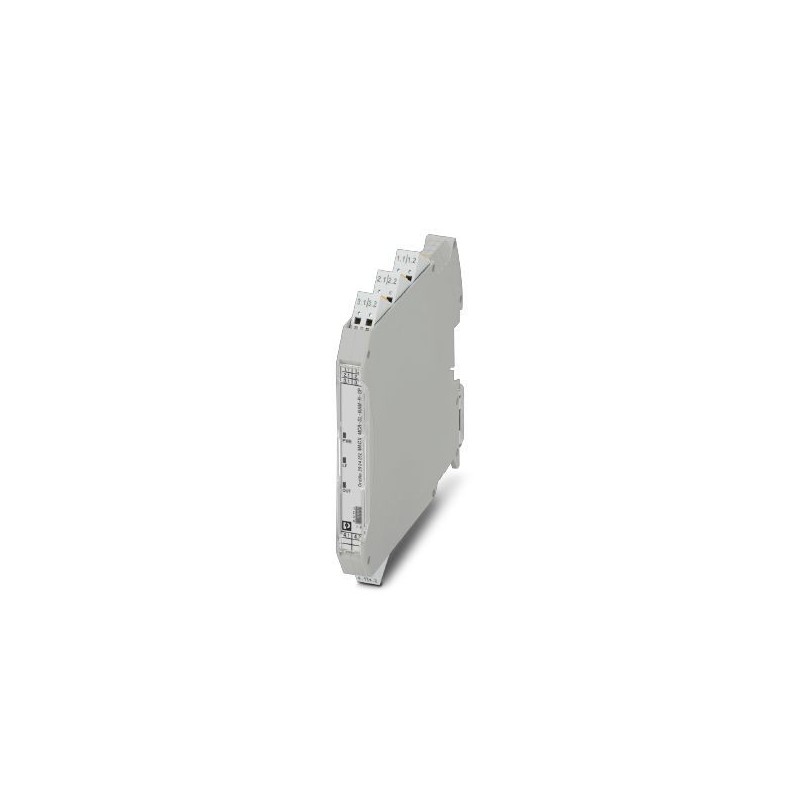

MACX MCR-SL-NAM-R-SP 2924252 PHOENIX CONTACT Amplificateur-séparateur
MACX MCR-SL-NAM-R-SP
2924252
PHOENIX_CONTACT
Amplificateur-séparateur
Amplificateur séparateur NAMUR pour le service des détecteurs et commutateurs de proximité. Les signaux sont transmis au niveau de commande via la sortie relais (contact commuté). Détection de défaut de câble (LFD), séparation galvanique à 3 voies, SIL 2, avec connexion Push-in.
Détecteurs > Amplificateur de sectionnement
Interface
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Les plus vendus
▲En savoir plus
▲Données commerciales
| Code de commande | 2924252 |
|---|---|
| Unité de conditionnement | 1 pcs |
| Page catalogue | Page 132 (C-5-2017) |
| GTIN | 4046356478908 |
| Poids par pièce (hors emballage) | 0,152 KGM |
| Numéro du tarif douanier | 85437090 |
| Pays d'origine | DE (Allemagne) |
Remarque
| Restriction d'utilisation | CEM : produit de classe A, voir déclaration du fabriquant dans la section Téléchargements |
|---|
Conditions d'environnement
| Température ambiante (fonctionnement) | -20 °C ... 60 °C (Position de montage au choix) |
|---|---|
| Température ambiante (stockage/transport) | -40 °C ... 85 °C |
| Hauteur max. | ≤ 2000 m |
| Humidité de l'air admissible (service) | 10 % ... 95 % (pas de condensation) |
| Immunité | EN 61000-6-2 EN 61326 |
Données d'entrée
| Tension de marche à vide | ~ 8 V DC |
|---|---|
| Points de commutation (avec amortissement) | < 1,2 mA (bloquant) |
| Points de commutation (sans amortissement) | > 2,1 mA (conducteur) |
| Sources d'entrée utilisables | Détecteurs de proximité NAMUR (EN 60947-5-6) |
| Courant de court-circuit | ~ 8 mA |
| Hystérésis de commutation | < 0,2 mA |
| Détection de défaut de ligne | Rupture 0,05 mA < IIN< 0,35 mA |
| Court-circuit 100 Ω < Rcapteur< 360 Ω |
Données de sortie
| Sortie de couplage | Sortie à relais |
|---|---|
| Type de contact | 1 inverseur |
| Matériau des contacts | AgSnO2, doré |
| Tension de commutation maximale | 250 V AC (2 A) |
| 120 V DC (0,2 A) | |
| 30 V DC (2 A) | |
| Puissance de commutation maximale | 500 VA |
| Durée de vie mécanique | 107cycles |
| Fréquence de commutation | ≤ 20 Hz (sans charge) |
Alimentation
| Tension nominale d'alimentation | 24 V DC |
|---|---|
| Plage de tension d'alimentation | 19,2 V DC ... 30 V DC (24 V DC -20 %...+25 %) |
| Courant max. absorbé | 21 mA (24 V DC) |
| Puissance dissipée | < 650 mW |
| Consommation de puissance | < 650 mW |
Caractéristiques de raccordement
| Section de conducteur rigide min. | 0,2 mm² |
|---|---|
| Section de conducteur rigide max. | 1,5 mm² |
| Section de conducteur souple min. | 0,2 mm² |
| Section de conducteur souple max. | 1,5 mm² |
| Section du conducteur AWG min. | 24 |
| Section du conducteur AWG max. | 16 |
| Longueur à dénuder | 8 mm |
| Type de raccordement | Raccordement Push-in |
Généralités
| Nombre de voies | 1 |
|---|---|
| Affichage d'état | LED verte (tension d'alimentation) |
| LED jaune (état de commutation) | |
| LED rouge (défaut sur la ligne) | |
| Classe d'inflammabilité selon UL 94 | V0 |
| Degré de pollution | 2 |
| Catégorie de surtension | II |
| Compatibilité électromagnétique | Conformité à la directive CEM |
| Emission | EN 61000-6-4 |
| Matériau du boîtier | PA 6.6-FR |
| Coloris | gris |
| Dénomination | Entrée/sortie |
| Isolation galvanique | 375 V (Valeur de crête selon EN 60079-11) |
| Dénomination | Sortie/entrée/alimentation, connecteur sur profilé |
| Isolation galvanique | 300 Veff(Tension assignée d'isolement, catégorie de surtension II, degré de pollution 2, isolation galvanique sûre selon EN 61010-1) |
| 2,5 kV (50 Hz, 1 min., tension d'essai) | |
| Dénomination | Sortie / entrée, alimentation, TBUS |
| Isolation galvanique | 300 Veff(Tension assignée d'isolement (catégorie de surtension III, degré de pollution 2, isolement sécurisé selon EN 61010-1)) |
| 2,5 kV (50 Hz, 1 min., tension d'essai) | |
| Dénomination | Entrée / alimentation, connecteur sur profilé |
| Isolation galvanique | 375 V (Valeur de crête selon EN 60079-11) |
| Conformité | Conforme à CE, également à EN 61326-1 |
| ATEX | II 3 G Ex nA nC IIC T4 Gc X |
| UL, USA/Canada | UL 508 Listed |
| UL 61010 Listed | |
| Class I, Div. 2, Groups A, B, C, D T4 | |
| Classe I, zone 2, groupe IIC T4 | |
| SIL | 2 |
Caractéristiques de sécurité
| Exigence en matière d'intégrité | CEI 61508 - Faible demande |
|---|---|
| Dénomination | Fonctionnement sans inversion |
| Type d'appareil | Type A |
| Niveau d'intégrité de sécurité (SIL) | 2 |
| Proportion des défaillances en sécurité (SFF) | 78 % |
| λSU | 2,49 x 10-7(249 FIT) |
| λSD | 6 x 10-9(6 FIT) |
| λDU | 6,4 x 10-8(64 FIT) |
| λDD | 7 x 10-9(7 FIT) |
| Probabilité d'une défaillance matérielle dangereuse par requête (PFDAVG) | 3,09 x 10-4(1 ans) |
| 6,17 x 10-4(2 ans) | |
| 1,54 x 10-3(5 ans) | |
| Taux de couverture du diagnostic (DC) | DCS=2,4 %, DCD=9 % |
| Exigence en matière d'intégrité | CEI 61508 - Faible demande |
| Dénomination | Fonctionnement en inverseur |
| Type d'appareil | Type A |
| Niveau d'intégrité de sécurité (SIL) | 2 |
| Proportion des défaillances en sécurité (SFF) | 78 % |
| λSU | 2,48 x 10-7(248 FIT) |
| λSD | 1 x 10-9(1 FIT) |
| λDU | 6,2 x 10-8(62 FIT) |
| λDD | 6 x 10-9(6 FIT) |
| Probabilité d'une défaillance matérielle dangereuse par requête (PFDAVG) | 3,01 x 10-4(1 an) |
| 6,02 x 10-4(2 ans) | |
| 1,5 x 10-3(5 ans) | |
| Taux de couverture du diagnostic (DC) | DCS=0,4 %, DCD=8 % |
| Niveau d'intégrité de sécurité (SIL) | 1 |
Normes et spécifications
| Compatibilité électromagnétique | Conformité à la directive CEM |
|---|---|
| Emission | EN 61000-6-4 |
| Classe d'inflammabilité selon UL 94 | V0 |
| Conformité | Conforme à CE, également à EN 61326-1 |
| ATEX | II 3 G Ex nA nC IIC T4 Gc X |
| UL, USA/Canada | UL 508 Listed |
| UL 61010 Listed | |
| Class I, Div. 2, Groups A, B, C, D T4 | |
| Classe I, zone 2, groupe IIC T4 | |
| Température DNV GL | B |
| Humidité DNV GL | B |
| Vibrations DNV GL | A |
| DNV GL-EMC | B |
| DNV GL-Enclosure | Required protection according to the Rules shall be provided upon installation on board |
Environmental Product Compliance
| China RoHS | Période d'utilisation conforme (EFUP) : 50 ans |
|---|---|
| La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses. |
Classifications
eCl@ss 4.027210121eCl@ss 4.127210121eCl@ss 5.027210121eCl@ss 5.127210100eCl@ss 6.027210100eCl@ss 7.027210121eCl@ss 8.027210121eCl@ss 9.027210121
| Caractéristique | Valeur |
|---|---|
| Type d'alimentation électrique (EF001469) | Autre |
| Tension d'alimentation assignée CC (EF007078) | 19.2 V |
| Nombre d'entrées selon NAMUR (EF006886) | 1 |
| Nombre d'entrées, sans potentiel (EF006887) | 1 |
| Tension de commutation (EF003586) | 250 V |
| Puissance de commutation (EF001313) | 500 VA |
| Nombre de canaux (EF000259) | 1 |
| Contact à fermeture du relais du circuit de sortie (EF006992) | 1 |
| Contact inverseur du relais du circuit de sortie (EF006993) | 1 |
| Nombre de circuits de sortie transistor sans potentiel (EF006997) | 0 |
| Nombre de circuits de sortie transistor pnp (EF006996) | 0 |
| Nombre de circuits de sortie transistor npn (EF006995) | 0 |
| Nombre de circuits de sortie transistor ambivalent (EF006994) | 0 |
| Nombre de circuits de sortie de coupleur optoélectronique (EF006991) | 0 |
| Sortie de signalisation de défaut (EF007499) | Non |
| À sécurité intrinsèque selon EN 60947-5-6 NAMUR (EF007112) | Non |
| Séparation galvanique entre les entrées (EF007224) | Non |
| Séparation galvanique entre l'entrée et la sortie (EF007223) | Oui |
| Séparation galvanique entre la sortie et la sortie (EF007222) | Non |
| Séparation galvanique entre la tension d'alimentation et les autres circuits (EF007225) | Oui |
| Adapté aux fonctions de sécurité (EF001597) | Oui |
| Niveau de performance selon EN ISO 13849-1 (EF007399) | Sans |
| Largeur (EF000008) | 12.5 mm |
| Hauteur (EF000040) | 107.9 mm |
| Puissance absorbée (EF000346) | 0.65 W |
| Température de fonctionnement (EF002393) | -40 °C |
| Type de boîtier (EF007276) | Appareil encastré |
| Finition du raccordement électrique (EF003961) | Autre |
| Type de montage (EF000003) | Autre |
| Profondeur (EF000049) | 113.7 mm |
| Classe de protection (IP) (EF005474) | IP20 |
