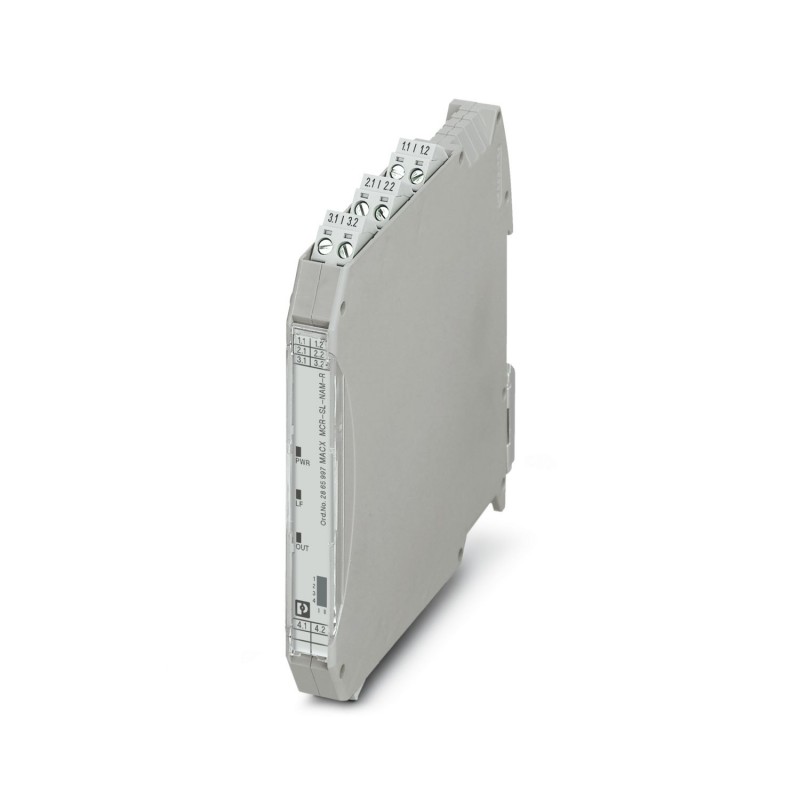

MACX MCR-SL-NAM-R 2865997 PHOENIX CONTACT Amplificateur-séparateur
MACX MCR-SL-NAM-R
2865997
PHOENIX_CONTACT
Amplificateur-séparateur
Amplificateur de séparation NAMUR pour le fonctionnement des détecteurs de proximité et des interrupteurs. Les signaux sont transmis au niveau de commande via la sortie relais (contact commuté). Détection de défaut de câble (LFD), espacement galvanique à 3 voies, SIL 2, avec raccord à vis.
Amplificateur d’isolement NAMUR pour le fonctionnement des capteurs de proximité et des interrupteurs. Les signaux sont transmis au niveau de contrôle via la sortie du relais (basculement). Nombre de canaux : 1, configuration standard, séparation à trois voies, niveau d’intégrité de sécurité (SIL, IEC 61508) : 2, capacité systématique : 3, connexion par vis
Détecteurs > Amplificateur de sectionnement
Interface
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Les plus vendus
▲En savoir plus
▲Caractéristiques techniques
Propriétés du produit
| Type de produit | Amplificateur de sectionnement |
| Gamme de produits | MACX Analog |
| Application | Entrée tout-ou-rien |
| Nombre de voies | 1 |
| Version | Amplificateurs-séparateurs avec sécurité fonctionnelle SIL |
| Configuration | DIP switch |
| État de la gestion des données | |
| Révision de l'article | 11 |
Propriétés du système
| Fonctionnalité | |
| Configuration | DIP switch |
Propriétés électriques
| Isolation galvanique | Isolation 3 voies |
| Isolation galvanique entre l'entrée et la sortie | oui |
| Puissance dissipée maximale en condition nominale | < 650 mW |
| Isolation galvanique | |
| Tension d'essai | 2,5 kV AC (50 Hz, 60 s) |
| Isolation galvanique Entrée/sortie CEI/EN 60079-11 | |
| Normes/Prescriptions | CEI/EN 60079-11 |
| Tension d'isolement assignée | 375 VCC |
| Catégorie de surtension | II |
| Degré de pollution | 2 |
| Isolation galvanique Sortie/entrée/alimentation, connecteur sur profilé CEI/EN 61010-1 | |
| Normes/Prescriptions | CEI/EN 61010-1 |
| Tension d'isolement assignée | 300 Veff |
| Catégorie de surtension | II |
| Degré de pollution | 2 |
| Isolant | Isolement sécurisé |
| Isolation galvanique Sortie / entrée, alimentation, TBUS CEI/EN 61010-1 | |
| Normes/Prescriptions | CEI/EN 61010-1 |
| Tension d'isolement assignée | 300 Veff |
| Catégorie de surtension | III |
| Degré de pollution | 2 |
| Isolant | Isolement sécurisé |
| Isolation galvanique Entrée / alimentation, connecteur sur profilé CEI/EN 60079-11 | |
| Normes/Prescriptions | CEI/EN 60079-11 |
| Tension d'isolement assignée | 375 VCC |
| Catégorie de surtension | II |
| Degré de pollution | 2 |
| Alimentation | |
| Tension nominale d'alimentation | 24 V DC -20 % ... +25 % |
| Plage de tension d'alimentation | 19,2 V DC ... 30 V DC |
| Courant max. absorbé | 21 mA (24 V DC) |
| Puissance dissipée | < 650 mW |
| Consommation de puissance | < 650 mW |
Données d'entrée
| Signal: NAMUR | |
| Nombre d'entrées | 1 |
| Sources d'entrée utilisables | Détecteurs de proximité NAMUR (CEI/EN 60947-5-6) |
| Contacts de commutation indépendants du potentiel | |
| Contacts de commutation montés avec résistance | |
| Seuil de commutation courant signal « 0 » | < 1,2 mA (bloquant) |
| Seuil de commutation courant signal « 1 » | > 2,1 mA (conducteur) |
| Courant de court-circuit | 8 mA |
| Hystérésis de commutation | < 0,2 mA |
| Détection de défaut de ligne | < 0,05 mA ... 0,35 mA (Rupture de ligne) |
| < 100 Ω ... 360 Ω (Court-circuit) | |
| activé/désactivé via commutateur DIP | |
| Tension de marche à vide | 8 V DC |
Données de sortie
| Commutation: Relais | |
| Type de contact | 1 contact inverseur |
| Matériau des contacts | AgSnO2, doré |
| Tension de commutation maximale | 250 V AC (2 A) |
| 120 V DC (0,2 A) | |
| 30 V DC (2 A) | |
| Puissance de commutation maximale | 500 VA |
| Charge minimale recommandée | 5 V / 10 mA |
| Fréquence de commutation | ≤ 20 Hz (sans charge) |
| Signal | |
| Nombre de sorties | 1 |
Caractéristiques de raccordement
| Type de raccordement | Raccordement vissé |
| Longueur à dénuder | 7 mm |
| Filetage vis | M3 |
| Section de conducteur rigide | 0,2 mm² ... 2,5 mm² |
| Section de conducteur souple | 0,2 mm² ... 2,5 mm² |
| Section conduct. AWG | 24 ... 14 |
| Couple de serrage | 0,5 Nm ... 0,6 Nm |
| Alvéole pour fiche test | |
| Diamètre max. | 2 mm |
Données Ex
| Installation Ex (EPL) | Gc |
| Div. 2 |
Interfaces
| Données | |
| Nombre de voies | 0 |
Signalisation
| Affichage d'état | LED verte (tension d'alimentation) |
| LED jaune (état de commutation) | |
| LED rouge (défaut sur la ligne) |
Dimensions
| Dessin coté |  |
| Largeur | 12,5 mm |
| Hauteur | 112,5 mm |
| Profondeur | 113,7 mm |
| Profondeur NS 35/7,5 | 114,5 mm (Enclenché sur un rail DIN NS 35/7,5, conforme à la norme EN 60715) |
Indications sur les matériaux
| Couleur | gris (RAL 7042) |
| Classe d'inflammabilité selon UL 94 | V0 (Boîtiers) |
| Matériau du boîtier | PA 6.6-FR |
Valeurs caractéristiques
| Données relatives à la technique de sécurité | |
| Niveau d'intégrité de sécurité (SIL) | 2 |
| Données relatives à la technique de sécurité: CEI 61508 - Faible demande | |
| Niveau d'intégrité de sécurité (SIL) | 2 |
| Données relatives à la technique de sécurité: CEI 61508 - Faible demande | |
| Niveau d'intégrité de sécurité (SIL) | 2 |
Conditions environnementales et de durée de vie
| Conditions ambiantes | |
| Indice de protection | IP20 (pas évalué par UL) |
| Température ambiante (fonctionnement) | -40 °C ... 60 °C (Position de montage au choix) |
| -40 °C ... 70 °C (Déclassement) | |
| Température ambiante (stockage/transport) | -40 °C ... 85 °C |
| Humidité de l'air admissible (fonctionnement) | 10 % ... 95 % (pas de condensation) |
| Humidité de l'air admissible (stockage/transport) | 5 % ... 95 % (pas de condensation) |
| Hauteur d'utilisation (≤ 2000 m) | |
| Altitude | ≤ 2000 m (Les caractéristiques techniques concernent des altitudes ≤2000 m au-dessus du niveau de la mer. Pour les altitudes >2000 m au-dessus du niveau de la mer, voir la fiche technique.) |
| Température ambiante (fonctionnement) | -40 °C ... 60 °C |
| -40 °C ... 70 °C (Déclassement) | |
| Tension d'isolement assignée | 253 V AC (Alimentation, entrée/sortie) |
| 125 V DC (Alimentation, entrée/sortie) | |
| Hauteur d'utilisation (≤ 3000 m) | |
| Plage de hauteurs | > 2000 m ... 3000 m |
| Température ambiante (fonctionnement) | -40 °C ... 54 °C |
| -40 °C ... 63 °C (Déclassement) | |
| Tension d'isolement assignée | 190 V AC (Alimentation, entrée/sortie) |
| 110 V DC (Alimentation, entrée/sortie) | |
| Hauteur d'utilisation (≤ 4000 m) | |
| Plage de hauteurs | > 3000 m ... 4000 m |
| Température ambiante (fonctionnement) | -40 °C ... 48 °C |
| -40 °C ... 56 °C (Déclassement) | |
| Tension d'isolement assignée | 60 V AC/DC (Alimentation, entrée/sortie) |
| Hauteur d'utilisation (≤ 5000 m) | |
| Plage de hauteurs | > 4000 m ... 5000 m |
| Température ambiante (fonctionnement) | -40 °C ... 42 °C |
| -40 °C ... 49 °C (Déclassement) | |
| Tension d'isolement assignée | 60 V AC/DC (Alimentation, entrée/sortie) |
Homologations
| CE | |
| Certificat | Conformité CE |
| Remarque | en plus de la norme EN 61326-1 |
| ATEX | |
| Repérage | II 3G Ex ec nC IIC T4 Gc |
| Certificat | IBExU 07 ATEX 1069 X |
| IECEx | |
| Repérage | Ex ec nC IIC T4 Gc |
| Certificat | IBE 08.0001 X |
| CCC / China-Ex | |
| Repérage | Ex ec nC IIC T4 Gc |
| Certificat | 2021122304114179 |
| UL, USA / Canada | |
| Repérage | UL 508 Listed |
| UL 61010 Listed | |
| Class I, Div. 2, Groups A, B, C, D T4 | |
| Class I, Zone 2, Group IIC T4 | |
| Homologation construction navale | |
| Certificat | DNV GL TAA00000AG |
| Safety Integrity Level (SIL, IEC 61508) | |
| Repérage | 2 |
| Systematic Capability | |
| Repérage | 3 |
| INMETRO | |
| Repérage | Ex ec nC IIC T4 Gc |
| Certificat | DNV 18.0114 X |
| EAC Ex | |
| Repérage | 2Ex ec nC IIC T4 Gc |
| Certificat | BY/112 02.01 TP012 103.01 00078 |
| Données GL DNV | |
| Temperature | B |
| Humidity | B |
| Vibration | A |
| EMC | B |
| Enclosure | Required protection according to the Rules shall be provided upon installation on board |
Données CEM
| Compatibilité électromagnétique | Conformité à la directive CEM |
| Immunité | EN 61000-6-2 |
| EN 61326 | |
| Emission | EN 61000-6-4 |
Normes et spécifications
| Isolation galvanique | Isolation 3 voies |
| GB Standard | |
| Normes/Prescriptions | GB/T 3836.1 |
| GB/T 3836.3 | |
| GB/T 3836.8 | |
Montage
| Type de montage | Montage sur rail DIN |
| Caractéristique | Valeur |
|---|---|
| Type d'alimentation électrique (EF001469) | Autre |
| Tension d'alimentation assignée CC (EF007078) | 19.2 V |
| Nombre d'entrées selon NAMUR (EF006886) | 1 |
| Nombre d'entrées, sans potentiel (EF006887) | 1 |
| Tension de commutation (EF003586) | 250 V |
| Puissance de commutation (EF001313) | 500 VA |
| Nombre de canaux (EF000259) | 1 |
| Contact à fermeture du relais du circuit de sortie (EF006992) | 1 |
| Contact inverseur du relais du circuit de sortie (EF006993) | 1 |
| Nombre de circuits de sortie transistor sans potentiel (EF006997) | 0 |
| Nombre de circuits de sortie transistor pnp (EF006996) | 0 |
| Nombre de circuits de sortie transistor npn (EF006995) | 0 |
| Nombre de circuits de sortie transistor ambivalent (EF006994) | 0 |
| Nombre de circuits de sortie de coupleur optoélectronique (EF006991) | 0 |
| Sortie de signalisation de défaut (EF007499) | Non |
| À sécurité intrinsèque selon EN 60947-5-6 NAMUR (EF007112) | Non |
| Séparation galvanique entre les entrées (EF007224) | Non |
| Séparation galvanique entre l'entrée et la sortie (EF007223) | Oui |
| Séparation galvanique entre la sortie et la sortie (EF007222) | Non |
| Séparation galvanique entre la tension d'alimentation et les autres circuits (EF007225) | Oui |
| Adapté aux fonctions de sécurité (EF001597) | Oui |
| Niveau de performance selon EN ISO 13849-1 (EF007399) | Sans |
| Largeur (EF000008) | 12.5 mm |
| Hauteur (EF000040) | 112.5 mm |
| Puissance absorbée (EF000346) | 0.65 W |
| Température de fonctionnement (EF002393) | -40 °C |
| Type de boîtier (EF007276) | Appareil encastré |
| Finition du raccordement électrique (EF003961) | Borne à vis |
| Type de montage (EF000003) | Autre |
| Profondeur (EF000049) | 113.7 mm |
| Classe de protection (IP) (EF005474) | IP20 |
