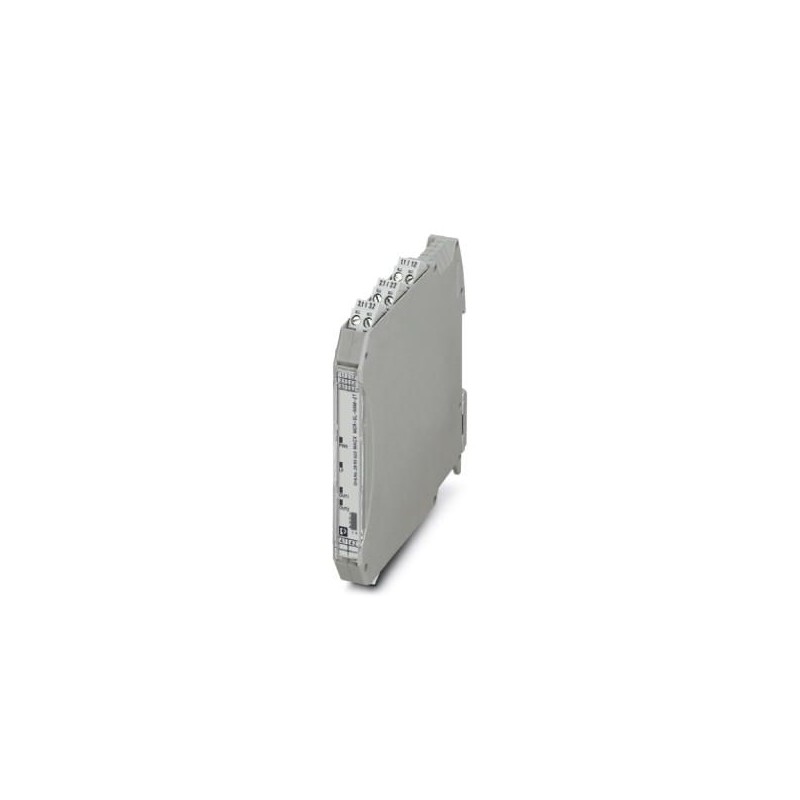

MACX MCR-SL-NAM-2T 2865023 PHOENIX CONTACT Amplificateur-séparateur
MACX MCR-SL-NAM-2T
2865023
PHOENIX_CONTACT
Amplificateur-séparateur
Amplificateur de séparation NAMUR pour le fonctionnement des détecteurs de proximité et des interrupteurs. Les signaux sont transmis via 2 sorties transistors (passives) vers le niveau de contrôle. Détection de défaut de câble, espacement galvanique à 3 voies, SIL 2, avec connexion par vis.
Détecteurs > Amplificateur de sectionnement
Interface
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Les plus vendus
▲En savoir plus
▲Données commerciales
| Code de commande | 2865023 |
|---|---|
| Unité de conditionnement | 1 pcs |
| Page catalogue | Page 136 (C-5-2017) |
| GTIN | 4046356491730 |
| Poids par pièce (hors emballage) | 0,140 KGM |
| Numéro du tarif douanier | 85437090 |
| Pays d'origine | DE (Allemagne) |
Conditions d'environnement
| Température ambiante (fonctionnement) | -20 °C ... 60 °C (Position de montage au choix) |
|---|---|
| Température ambiante (stockage/transport) | -40 °C ... 85 °C |
| Hauteur max. | ≤ 2000 m |
| Humidité de l'air admissible (service) | 10 % ... 95 % (pas de condensation) |
| Immunité | EN 61000-6-2 |
Données d'entrée
| Tension de marche à vide | ~ 8 V DC |
|---|---|
| Points de commutation (avec amortissement) | < 1,2 mA (bloquant) |
| Points de commutation (sans amortissement) | > 2,1 mA (conducteur) |
| Sources d'entrée utilisables | Détecteurs de proximité NAMUR (EN 60947-5-6) |
| Courant de court-circuit | ~ 8 mA |
| Hystérésis de commutation | < 0,2 mA |
| Détection de défaut de ligne | Rupture 0,05 mA < IIN< 0,35 mA |
| Court-circuit 100 Ω < Rcapteur< 360 Ω |
Données de sortie
| Sortie de couplage | Deux sorties transistor, passives |
|---|---|
| Tension de commutation minimale | 3 V DC |
| Tension de commutation maximale | 30 V DC |
| Courant de contact min. | 5 mA (protection contre les courts-circuits) |
| Courant de commutation maximal | 50 mA (protection contre les courts-circuits) |
| Fréquence de commutation | ≤ 5 kHz |
Alimentation
| Tension nominale d'alimentation | 24 V DC |
|---|---|
| Plage de tension d'alimentation | 19,2 V DC ... 30 V DC (24 V DC -20 %...+25 %) |
| Courant max. absorbé | < 28 mA (24 V DC) |
| Puissance dissipée | ≤ 800 mW |
| Consommation de puissance | ≤ 800 mW |
Caractéristiques de raccordement
| Section de conducteur rigide min. | 0,2 mm² |
|---|---|
| Section de conducteur rigide max. | 2,5 mm² |
| Section de conducteur souple min. | 0,2 mm² |
| Section de conducteur souple max. | 2,5 mm² |
| Section du conducteur AWG min. | 24 |
| Section du conducteur AWG max. | 14 |
| Longueur à dénuder | 7 mm |
| Filetage vis | M3 |
| Type de raccordement | Raccordement vissé |
| Couple de serrage min. | 0,5 Nm |
| Couple de serrage max. | 0,6 Nm |
Généralités
| Nombre de voies | 1 |
|---|---|
| Affichage d'état | LED verte (tension d'alimentation) |
| LED jaune (état de commutation) | |
| LED rouge (défaut sur la ligne) | |
| Classe d'inflammabilité selon UL 94 | V0 |
| Degré de pollution | 2 |
| Catégorie de surtension | II |
| Compatibilité électromagnétique | Conformité à la directive CEM |
| Emission | EN 61000-6-4 |
| Matériau du boîtier | PA 6.6-FR |
| Coloris | gris |
| Dénomination | Sortie/entrée/alimentation, connecteur sur profilé |
| Isolation galvanique | 300 Veff(Tension assignée d'isolement (catégorie de surtension II, degré de pollution 2, isolement sécurisé selon EN 61010-1)) |
| 2,5 kV (50 Hz, 1 min., tension d'essai) | |
| Dénomination | sortie 1/sortie 2 |
| Isolation galvanique | 50 Veff(Tension assignée d'isolement (catégorie de surtension II, degré de pollution 2, isolement de base selon EN 61010-1)) |
| 1 kV (50 Hz, 1 min., tension d'essai) | |
| Conformité | Conforme à CE, également à EN 61326-1 |
| ATEX | II 3 G Ex nA IIC T4 Gc X |
| UL, USA/Canada | UL 508 Listed |
| UL 61010 Listed | |
| Class I, Div. 2, Groups A, B, C, D T4 | |
| Classe I, zone 2, groupe IIC T4 | |
| SIL | 2 |
Données CEM
| Dénomination | Champ électromagnétique HF |
|---|---|
| Normes/Prescriptions | EN 61000-4-3 |
| Critère d'évaluation | A |
| Dénomination | Perturbations transitoires rapides (en salves) |
| Normes/Prescriptions | EN 61000-4-4 |
| Critère d'évaluation | A |
| Dénomination | Grandeurs perturbatrices acheminées |
| Normes/Prescriptions | EN 61000-4-6 |
| Critère d'évaluation | A |
Normes et spécifications
| Compatibilité électromagnétique | Conformité à la directive CEM |
|---|---|
| Emission | EN 61000-6-4 |
| Dénomination | Champ électromagnétique HF |
| Normes/Prescriptions | EN 61000-4-3 |
| Critère d'évaluation | A |
| Normes/Prescriptions | EN 61000-4-4 |
| Dénomination | Grandeurs perturbatrices acheminées |
| Normes/Prescriptions | EN 61000-4-6 |
| Critère d'évaluation | A |
| Classe d'inflammabilité selon UL 94 | V0 |
| Conformité | Conforme à CE, également à EN 61326-1 |
| ATEX | II 3 G Ex nA IIC T4 Gc X |
| UL, USA/Canada | UL 508 Listed |
| UL 61010 Listed | |
| Class I, Div. 2, Groups A, B, C, D T4 | |
| Classe I, zone 2, groupe IIC T4 | |
| Température DNV GL | B |
| Humidité DNV GL | B |
| Vibrations DNV GL | A |
| DNV GL-EMC | B |
| DNV GL-Enclosure | Required protection according to the Rules shall be provided upon installation on board |
Environmental Product Compliance
| China RoHS | Période d'utilisation conforme (EFUP) : 50 ans |
|---|---|
| La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses. |
Classifications
eCl@ss 4.027210121eCl@ss 4.127210121eCl@ss 5.027210121eCl@ss 5.127210121eCl@ss 6.027210121eCl@ss 7.027210121eCl@ss 8.027210121eCl@ss 9.027210121
| Caractéristique | Valeur |
|---|---|
| Type d'alimentation électrique (EF001469) | Autre |
| Tension d'alimentation assignée CC (EF007078) | 19.2 V |
| Nombre d'entrées selon NAMUR (EF006886) | 1 |
| Nombre d'entrées, sans potentiel (EF006887) | 1 |
| Tension de commutation (EF003586) | 30 V |
| Courant de commutation (EF000188) | 0.05 A |
| Nombre de canaux (EF000259) | 1 |
| Contact à fermeture du relais du circuit de sortie (EF006992) | 0 |
| Contact inverseur du relais du circuit de sortie (EF006993) | 0 |
| Nombre de circuits de sortie transistor sans potentiel (EF006997) | 2 |
| Nombre de circuits de sortie transistor pnp (EF006996) | 2 |
| Nombre de circuits de sortie transistor npn (EF006995) | 0 |
| Nombre de circuits de sortie transistor ambivalent (EF006994) | 0 |
| Nombre de circuits de sortie de coupleur optoélectronique (EF006991) | 0 |
| Sortie de signalisation de défaut (EF007499) | Non |
| À sécurité intrinsèque selon EN 60947-5-6 NAMUR (EF007112) | Non |
| Séparation galvanique entre les entrées (EF007224) | Non |
| Séparation galvanique entre l'entrée et la sortie (EF007223) | Oui |
| Séparation galvanique entre la sortie et la sortie (EF007222) | Oui |
| Séparation galvanique entre la tension d'alimentation et les autres circuits (EF007225) | Oui |
| Adapté aux fonctions de sécurité (EF001597) | Oui |
| Niveau de performance selon EN ISO 13849-1 (EF007399) | Sans |
| Largeur (EF000008) | 12.5 mm |
| Hauteur (EF000040) | 112.5 mm |
| Puissance absorbée (EF000346) | 0.8 W |
| Température de fonctionnement (EF002393) | -40 °C |
| Type de boîtier (EF007276) | Appareil encastré |
| Finition du raccordement électrique (EF003961) | Borne à vis |
| Type de montage (EF000003) | Autre |
| Profondeur (EF000049) | 113.7 mm |
| Classe de protection (IP) (EF005474) | IP20 |
