PHOENIX_CONTACTRelais industrielsEMD-SL-PTC 2866093 PHOENIX CONTACT Relais de surveillance

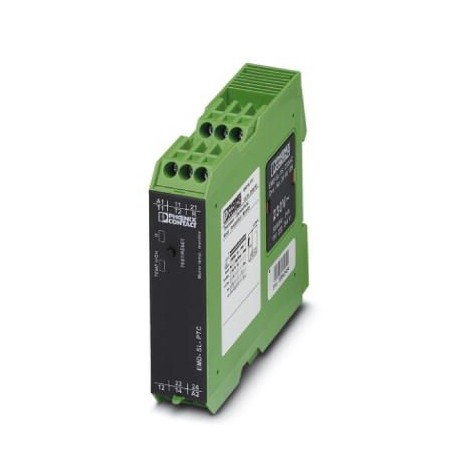

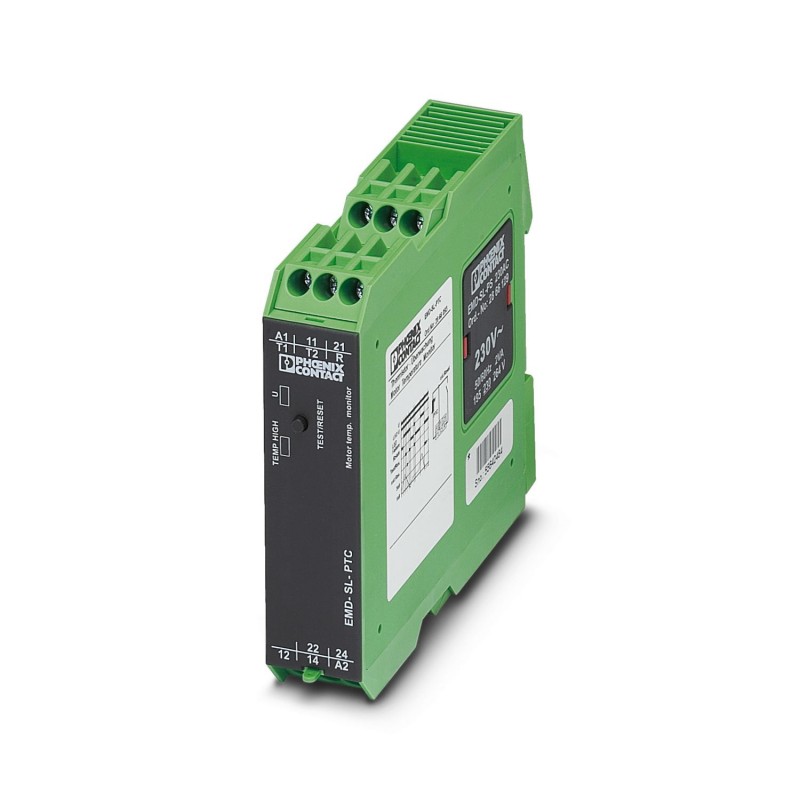

PHOENIX_CONTACT EMD-SL-PTC 2866093 - Image 1

Les images sont à titre illustratif. Svp, révisez la fiche technique.

EMD-SL-PTC 2866093 PHOENIX CONTACT Relais de surveillance

Référence: EMD-SL-PTC

Code: 2866093

Fabricant: PHOENIX_CONTACT

Description:

Relais de surveillance
Relais de surveillance pour la surveillance de la température des enroulements du moteur (maximum 6 PTC) avec mémoire d’erreur, pour capteur de température selon DIN 44081, fonction de test avec bouton de test/réinitialisation intégré, tension d’alimentation sélectionnable via le module de puissance, 2 contacts commutés
Relais de surveillance pour la surveillance de la température de l’enroulement du moteur (maximum 6 PTC) avec mémoire d’erreur pour les capteurs de température selon DIN 44081, fonction de test avec bouton de test/réinitialisation intégré, tension d’alimentation sélectionnable via le module de puissance, 2 contacts inverseurs

Catégories:

  • Relais > Relais de surveillance de température
  • PHOENIX_CONTACT > Relais industriels

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT

  • En savoir plus
  • ETIM
  • PDF
  • Commentaires
Garantie, réparation et dévolution.

Prix unitaire: 136,01 €

Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant).

Calculer le prix par quantité

QuantitéPrix

Délai standard: 2-3 semaines.

  • Ces délais sont estimatifs et peuvent varier une fois la commande de l'article traitée.

EN SAVOIR PLUS

Données commerciales

Code de commande2866093
Unité de conditionnement1 pcs
Page cataloguePage 271 (C-5-2017)
GTIN4017918952716
Poids par pièce (hors emballage)0,143 KGM
Numéro du tarif douanier85364900
Pays d'origineAT (Autriche)

Remarque

Restriction d'utilisationCEM : produit de classe A, voir déclaration du fabriquant dans la section Téléchargements

Dimensions

Largeur22,5 mm
Hauteur90 mm
Profondeur113 mm

Conditions d'environnement

Température ambiante (fonctionnement)-25 °C ... 55 °C
-25 °C ... 40 °C (répond à UL 508)
Température ambiante (stockage/transport)-25 °C ... 70 °C

Données d'entrée

Coefficient de température max.< 0,1 %/K
FonctionSurveillance des températures du bobinage
Précision de base± 10 % (de la déviation maximale de l'échelle)
Reproductibilité≤ 2 %
Résistance PTC cumulée< 1,5 kΩ
Seuil de réponse≥ 3,6 kΩ (Le relais retombe)
Valeur de décollage≤ 1,8 kΩ (Relais armé)
Détection de court-circuit< 20 Ω
Influence due à la tension≤ 1 %
Temps de réarmement500 ms

Côté contact

Type de contact2 inverseurs exempts de potentiel
Tension de commutation maximale250 V AC (selon CEI 60664-1)
Puissance de coupure (charge ohmique) max.750 VA (3 A/250 V AC, module juxtaposé, espace ≤ 5 mm)
1250 VA (5 A/250 V AC, module non juxtaposé, espace ≥ 5 mm)
Fusible de sortie5 A (rapide)

Alimentation

Plage de tension d'alimentation24 V AC ... 230 V AC (voir modules de puissance)
24 V DC (voir modules de puissance)

Généralités

Durée de vie mécaniqueenv. 2x 107cycles
Mode de fonctionnement100 % ED
Emplacement pour le montageindifférent
Conseils pour le montagesur profilé normalisé NS 35 selon EN 60715
Compatibilité électromagnétiqueConformité à la directive CEM 2004/108/CE
Catégorie de surtensionIII, isolation de base (selon EN 50178)
Type d'isolant boîtierPolyamide PA, autoextinguible
Colorisvert
Tension d'isolement assignée300 V (selon EN 50178)
ConformitéConformité CE
UL, USA/CanadaUL/C-UL Listed UL 508

Caractéristiques de raccordement

Section de conducteur souple min.0,25 mm²
Section de conducteur souple max.2,5 mm²
Type de raccordementRaccordement vissé
Longueur à dénuder8 mm
Section de conducteur rigide0,5 mm² ... 2,5 mm²
Section de conducteur souple0,25 mm² ... 2,5 mm²
Section conduct. AWG20 ... 14

Normes et spécifications

Compatibilité électromagnétiqueConformité à la directive CEM 2004/108/CE
EmissionEN 61000-6-3
ImmunitéEN 61000-6-2
Directive basse tensionConformité à la directive NSR 2006/95/CE
ConformitéConformité CE
UL, USA/CanadaUL/C-UL Listed UL 508

Environmental Product Compliance

China RoHSPériode d'utilisation conforme : illimitée = EFUP-e
Aucune substance dangereuse dépassant les valeurs seuils ;

Classifications

ETIM for 2866093 Relais (EC001446)

Nom de la caractéristiqueFinition du raccordement électrique (EF003961)
Valeur de la caractéristiqueBorne à vis
Nom de la caractéristiqueAvec pinces amovibles (EF003340)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueMémorisation possible des défaillances (EF003423)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueRéinitialisation externe possible (EF003426)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueNombre de contacts en tant que contacts à ouverture (EF008255)
Valeur de la caractéristique0
Nom de la caractéristiqueNombre de contacts en tant que contacts à fermeture (EF008256)
Valeur de la caractéristique0
Nom de la caractéristiqueNombre de contacts en tant qu'inverseurs (EF008257)
Valeur de la caractéristique2
Nom de la caractéristiqueLargeur (EF000008)
Valeur de la caractéristique22.5 mm
Nom de la caractéristiqueHauteur (EF000040)
Valeur de la caractéristique90 mm
Nom de la caractéristiqueProfondeur (EF000049)
Valeur de la caractéristique113 mm
