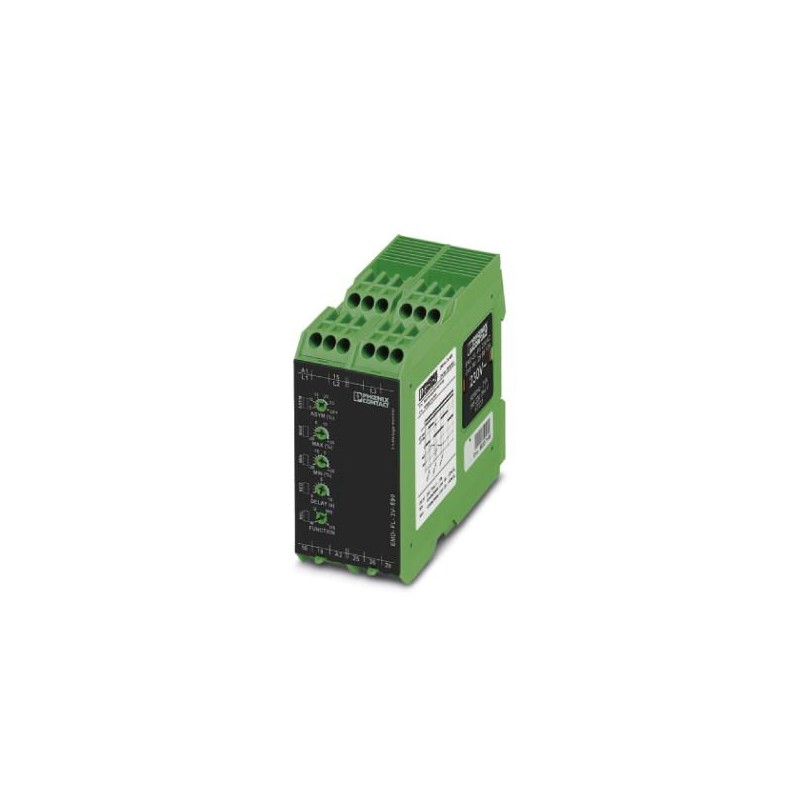

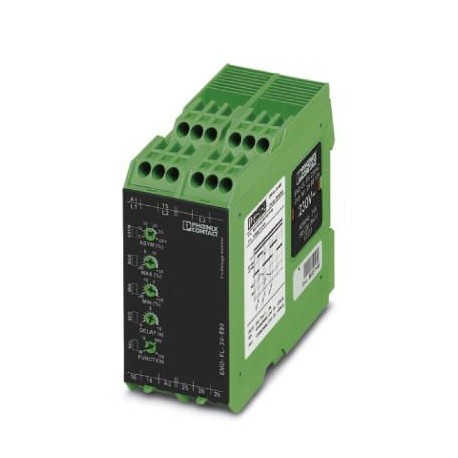

EMD-FL-3V-690 2885249 PHOENIX CONTACT Relais de surveillance
EMD-FL-3V-690
2885249
PHOENIX_CONTACT
Relais de surveillance
Relais de surveillance pour la surveillance de tension triphasée de 483...897 V AC, sous-tension, fenêtre, séquence de phase, défaut de phase, asymétrie, tension d’alimentation sélectionnable via le module de puissance, 2 contacts commutés
Relais > Relais de surveillance tension
Relais industriels
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Les plus vendus
▲En savoir plus
▲Données commerciales
| Code de commande | 2885249 |
|---|---|
| Unité de conditionnement | 1 pcs |
| Page catalogue | Page 268 (C-5-2017) |
| GTIN | 4017918996482 |
| Poids par pièce (hors emballage) | 0,277 KGM |
| Numéro du tarif douanier | 85364900 |
| Pays d'origine | AT (Autriche) |
Conditions d'environnement
| Température ambiante (fonctionnement) | -25 °C ... 55 °C |
|---|---|
| -25 °C ... 40 °C (répond à UL 508) | |
| Température ambiante (stockage/transport) | -25 °C ... 70 °C |
Données d'entrée
| Tension nominale d'entrée UN | 3 ~ 690 V |
|---|---|
| Coefficient de température max. | < 0,1 %/K |
| Fonction | Sous-tension, fenêtre, asymétrie, ordre de phases, défaillance de phases |
| Plage min. de réglage | -30 % ... 20 % (de UN) |
| Plage max. de réglage | -20 % ... 30 % (de UN) |
| Plage min. de réglage du seuil tension | 483 V AC ... 828 V AC |
| Plage max. de réglage du seuil tension | 552 V AC ... 897 V AC |
| Plage de réglage de la temp. relais | 0,1 s ... 10 s |
| Précision de base | ± 5 % (de la déviation maximale de l'échelle) |
| Précision du réglage | ≤ 5 % (de la déviation maximale de l'échelle) |
| Reproductibilité | ≤ 2 % |
| Asymétrie | 5 % ... 25 % / OFF |
| Temps de réarmement | 500 ms |
Côté contact
| Type de contact | 2 inverseurs exempts de potentiel |
|---|---|
| Tension de commutation maximale | 250 V AC (selon CEI 60664-1) |
| Puissance de coupure (charge ohmique) max. | 750 VA (3 A/250 V AC, module juxtaposé, espace ≤ 5 mm) |
| 1250 VA (5 A/250 V AC, module non juxtaposé, espace ≥ 5 mm) | |
| Fusible de sortie | 5 A (rapide) |
Généralités
| Durée de vie mécanique | env. 2x 107cycles |
|---|---|
| Mode de fonctionnement | 100 % ED |
| Emplacement pour le montage | indifférent |
| Conseils pour le montage | sur profilé normalisé NS 35 selon EN 60715 |
| Compatibilité électromagnétique | Conformité à la directive CEM 2004/108/CE |
| Catégorie de surtension | III, isolation de base (selon EN 50178) |
| Type d'isolant boîtier | Polyamide PA, autoextinguible |
| Coloris | vert |
| Tension d'isolement assignée | 600 V (selon EN 50178) |
| Conformité | Conformité CE |
| UL, USA/Canada | UL/C-UL Listed UL 508 |
Caractéristiques de raccordement
| Section de conducteur souple min. | 0,25 mm² |
|---|---|
| Section de conducteur souple max. | 2,5 mm² |
| Type de raccordement | Raccordement vissé |
| Longueur à dénuder | 8 mm |
| Section de conducteur rigide | 0,5 mm² ... 2,5 mm² |
| Section de conducteur souple | 0,25 mm² ... 2,5 mm² |
| Section conduct. AWG | 20 ... 14 |
| Couple de serrage | 1 Nm |
Normes et spécifications
| Compatibilité électromagnétique | Conformité à la directive CEM 2004/108/CE |
|---|---|
| Emission | EN 61000-6-3 |
| Immunité | EN 61000-6-2 |
| Directive basse tension | Conformité à la directive NSR 2006/95/CE |
| Conformité | Conformité CE |
| UL, USA/Canada | UL/C-UL Listed UL 508 |
Environmental Product Compliance
| China RoHS | Période d'utilisation conforme : illimitée = EFUP-e |
|---|---|
| Aucune substance dangereuse dépassant les valeurs seuils ; |
Classifications
eCl@ss 5.027371801eCl@ss 5.127371800eCl@ss 6.027371800eCl@ss 7.027371801eCl@ss 8.027371801eCl@ss 9.027371801
| Caractéristique | Valeur |
|---|---|
| Finition du raccordement électrique (EF003961) | Borne à vis |
| Avec pinces amovibles (EF003340) | Non |
| Plage de mesure de la tension 1 (EF006134) | 483 V |
| Type de tension de la plage de mesure (EF003399) | CA |
| Sous-tension monophasée possible (EF003390) | Non |
| Sous-tension triphasée possible (EF003391) | Oui |
| Surtension monophasée possible (EF003392) | Non |
| Surtension triphasée possible (EF003393) | Non |
| Fenêtre monophasée possible (EF003394) | Non |
| Fenêtre triphasée possible (EF003395) | Oui |
| Contient une fonction tension continue-sous-tension (EF003396) | Non |
| Contient une fonction tension continue-surtension (EF003397) | Non |
| Contient une fonction tension continue-fenêtre (EF003398) | Non |
| Nombre de contacts en tant que contacts à ouverture (EF008255) | 0 |
| Nombre de contacts en tant que contacts à fermeture (EF008256) | 0 |
| Nombre de contacts en tant qu'inverseurs (EF008257) | 2 |
| Largeur (EF000008) | 45 mm |
| Hauteur (EF000040) | 90 mm |
| Profondeur (EF000049) | 113 mm |
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX TECHNIQUES DINTERFACE FR .pdf | 28 Mbytes |
|
| PHOENIX CONTACT-2885249-EMD-FL-3V-690 | 114 Kbytes |
|
