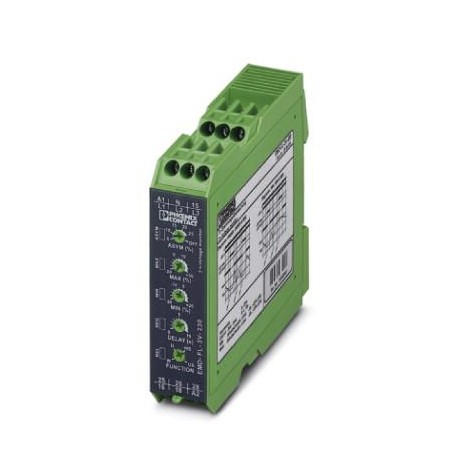

EMD-FL-3V-230
2885773
PHOENIX_CONTACT
1
Relais de surveillance
Interface
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Merci de vous intéresser à nos produits, nous espérons que le délai indiqué soit de votre convenance.
Pendant le traitement de la commande, vous pouvez sélectionner le type d'envoi qui vous convient. Aérien Express 24Hrs, Terrestres Standard 48/72Hres, etc.
Code de commande | 2885773 |
---|---|
Unité de conditionnement | 1 pcs |
Page catalogue | Page 268 (C-5-2017) |
GTIN | 4046356100786 |
Poids par pièce (hors emballage) | 0,165 KGM |
Numéro du tarif douanier | 85364900 |
Pays d'origine | AT (Autriche) |
Restriction d'utilisation | CEM : produit de classe A, voir déclaration du fabriquant dans la section Téléchargements |
---|
Température ambiante (fonctionnement) | -25 °C ... 55 °C |
---|---|
-25 °C ... 40 °C (répond à UL 508) | |
Température ambiante (stockage/transport) | -25 °C ... 70 °C |
Tension nominale d'entrée UN | 3 N ~ 230/132 V |
---|---|
Coefficient de température max. | < 0,1 %/K |
Fonction | Sous-tension, fenêtre, asymétrie, ordre de phases, défaillance de phases |
Plage min. de réglage | -30 % ... 20 % (de UN) |
Plage max. de réglage | -20 % ... 30 % (de UN) |
Plage min. de réglage du seuil tension | 161 V AC ... 276 V AC |
Plage max. de réglage du seuil tension | 184 V AC ... 299 V AC |
Plage de réglage de la temp. relais | 0,1 s ... 10 s |
Précision de base | ± 5 % (de la déviation maximale de l'échelle) |
Précision du réglage | ≤ 5 % (de la déviation maximale de l'échelle) |
Reproductibilité | ≤ 2 % |
Asymétrie | 5 % ... 25 % / OFF |
Temps de réarmement | 500 ms |
Type de contact | 2 inverseurs exempts de potentiel |
---|---|
Tension de commutation maximale | 250 V AC (selon CEI 60664-1) |
Puissance de coupure (charge ohmique) max. | 750 VA (3 A/250 V AC, module juxtaposé, espace ≤ 5 mm) |
1250 VA (5 A/250 V AC, module non juxtaposé, espace ≥ 5 mm) | |
Fusible de sortie | 5 A (rapide) |
Plage de tension d'alimentation | 24 V AC ... 240 V AC -15 % ... +10 % |
---|---|
24 V DC ... 240 V DC -20 % ... +25 % |
Durée de vie mécanique | env. 2x 107cycles |
---|---|
Mode de fonctionnement | 100 % ED |
Emplacement pour le montage | indifférent |
Conseils pour le montage | sur profilé normalisé NS 35 selon EN 60715 |
Compatibilité électromagnétique | Conformité à la directive CEM 2004/108/CE |
Catégorie de surtension | III, isolation de base (selon EN 50178) |
Type d'isolant boîtier | Polyamide PA, autoextinguible |
Coloris | vert |
Tension d'isolement assignée | 300 V (selon EN 50178) |
Conformité | Conformité CE |
UL, USA/Canada | UL/C-UL Listed UL 508 |
Section de conducteur souple min. | 0,25 mm² |
---|---|
Section de conducteur souple max. | 2,5 mm² |
Type de raccordement | Raccordement vissé |
Longueur à dénuder | 8 mm |
Section de conducteur rigide | 0,5 mm² ... 2,5 mm² |
Section de conducteur souple | 0,25 mm² ... 2,5 mm² |
Section conduct. AWG | 20 ... 14 |
Couple de serrage | 1 Nm |
Compatibilité électromagnétique | Conformité à la directive CEM 2004/108/CE |
---|---|
Emission | EN 61000-6-4 |
Immunité | EN 61000-6-2 |
Directive basse tension | Conformité à la directive NSR 2006/95/CE |
Conformité | Conformité CE |
UL, USA/Canada | UL/C-UL Listed UL 508 |
China RoHS | Période d'utilisation conforme : illimitée = EFUP-e |
---|---|
Aucune substance dangereuse dépassant les valeurs seuils ; |
Titre: | Taille: | Type: |
---|---|---|
PDF CATALOGUE PHOENIX TECHNIQUES DINTERFACE FR.pdf | 28 Mbytes | |
PHOENIX CONTACT-2885773-EMD-FL-3V-230 | 113 Kbytes |
