PHOENIX_CONTACTInterfaceEMD-SL-LL-110 2901137 PHOENIX CONTACT Relais de surveillance

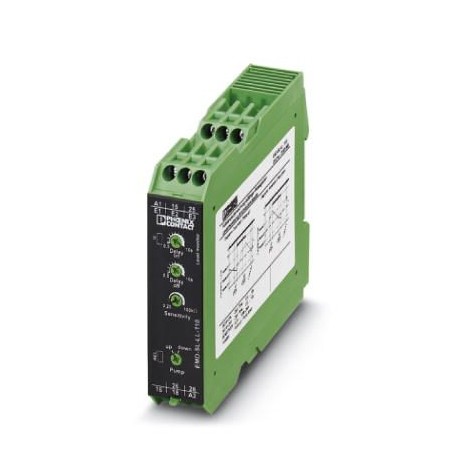

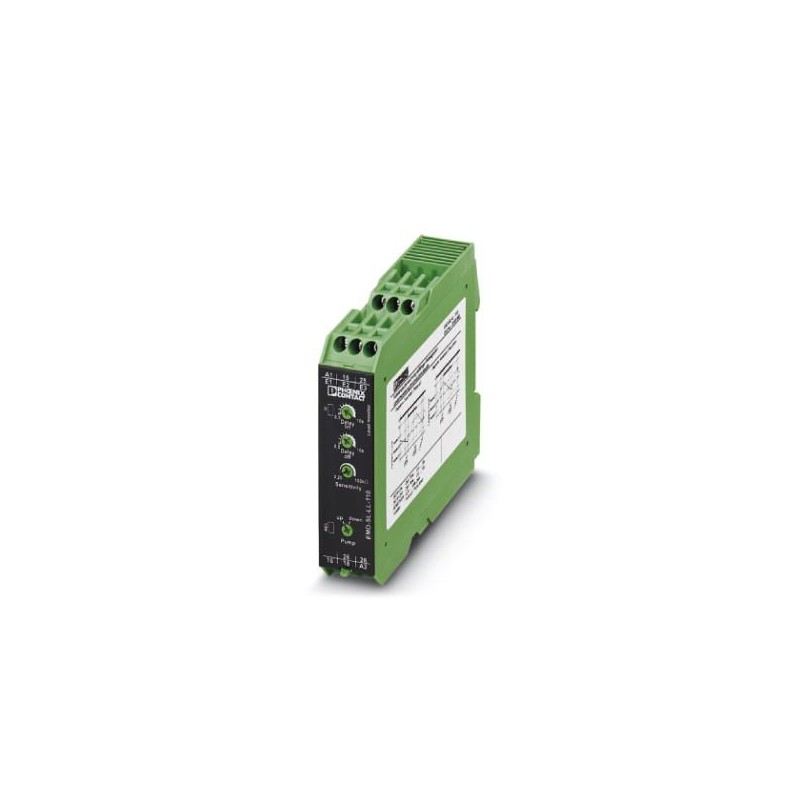

PHOENIX_CONTACT EMD-SL-LL-110 2901137 - Image 1

Les images sont à titre illustratif. Svp, révisez la fiche technique.

EMD-SL-LL-110 2901137 PHOENIX CONTACT Relais de surveillance

Référence: EMD-SL-LL-110

Code: 2901137

Fabricant: PHOENIX_CONTACT

Description:

Relais de surveillance
Relais de supervision pour le contrôle du niveau de charge des liquides conducteurs, surveillance minimale et maximale, tension d’alimentation 110 V AC, 2 contacts commutés

Catégories:

  • PHOENIX_CONTACT > Interface

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT

  • En savoir plus
  • PDF
  • Commentaires
Garantie, réparation et dévolution.

* Cet article est peut-être obsolète. Si vous êtes intéressé, demandez-nous un devis et nous vous dirons s'il y a des unités disponibles. S'il n'y en a plus, un de nos techniciens recherchera une alternative livrable présentant des caractéristiques similaires.

Demandez un devis et nous vérifierons la disponibilité des unités. Si aucune unité n'est disponible, l'un de nos techniciens recherchera une solution alternative.

DERNIÈRE CONSULTÉS

EN SAVOIR PLUS

Données commerciales

Code de commande2901137
Unité de conditionnement1 pcs
RemarqueFabrication à la commande (pas de reprise)
Page cataloguePage 271 (C-5-2017)
GTIN4046356574730
Poids par pièce (hors emballage)0,196 KGM
Numéro du tarif douanier85364900
Pays d'origineAT (Autriche)

Dimensions

Largeur22,5 mm
Hauteur90 mm
Profondeur113 mm

Conditions d'environnement

Température ambiante (fonctionnement)-25 °C ... 55 °C
-25 °C ... 40 °C (répond à UL 508)
Température ambiante (stockage/transport)-25 °C ... 70 °C

Données d'entrée

FonctionPompage (surveillance du minimum), évacuation (surveillance du maximum)
Temps de réarmement500 ms

Côté contact

Type de contact2 inverseurs exempts de potentiel
Tension de commutation maximale250 V AC (selon CEI 60664-1)
Puissance de coupure (charge ohmique) max.750 VA (3 A/250 V AC, module juxtaposé, espace ≤ 5 mm)
1250 VA (5 A/250 V AC, module non juxtaposé, espace ≥ 5 mm)
Fusible de sortie5 A (rapide)

Alimentation

Tension d'alimentation110 V AC -10 % ... +15 % AC

Généralités

Durée de vie mécaniqueenv. 2x 107cycles
Mode de fonctionnement100 % ED
Emplacement pour le montageindifférent
Conseils pour le montagesur profilé normalisé NS 35 selon EN 60715
Compatibilité électromagnétiqueConformité à la directive CEM 2004/108/CE
Catégorie de surtensionIII, isolation de base (selon EN 50178)
Type d'isolant boîtierPolyamide PA, autoextinguible
Colorisvert
Tension d'isolement assignée300 V (selon EN 50178)
ConformitéConformité CE
UL, USA/CanadaUL/C-UL Listed UL 508

Caractéristiques de raccordement

Section de conducteur souple min.0,25 mm²
Section de conducteur souple max.2,5 mm²
Type de raccordementRaccordement vissé
Longueur à dénuder8 mm
Section de conducteur rigide0,5 mm² ... 2,5 mm²
Section de conducteur souple0,25 mm² ... 2,5 mm²
Section conduct. AWG20 ... 14
Couple de serrage1 Nm

Normes et spécifications

Compatibilité électromagnétiqueConformité à la directive CEM 2004/108/CE
EmissionEN 61000-6-3
ImmunitéEN 61000-6-2
Directive basse tensionConformité à la directive NSR 2006/95/CE
ConformitéConformité CE
UL, USA/CanadaUL/C-UL Listed UL 508

Environmental Product Compliance

China RoHSPériode d'utilisation conforme : illimitée = EFUP-e
Aucune substance dangereuse dépassant les valeurs seuils ;
