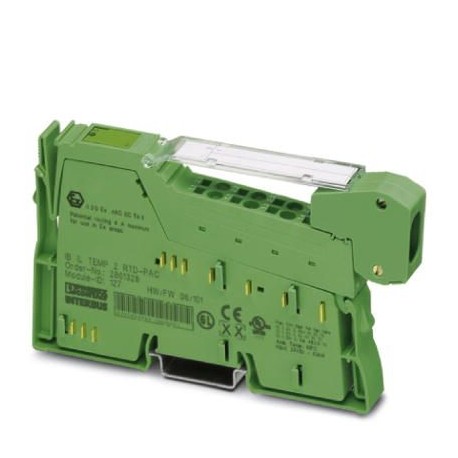

IB IL TEMP 2 RTD-PAC 2861328 PHOENIX CONTACT Module spécial Inline
IB IL TEMP 2 RTD-PAC
2861328
PHOENIX_CONTACT
Module spécial Inline
I / O
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Achetés habituellement ensemble
▲En savoir plus
▲Données commerciales
| Code de commande | 2861328 |
|---|---|
| Unité de conditionnement | 1 pcs |
| Page catalogue | Page 165 (C-6-2017) |
| GTIN | 4017918894269 |
| Poids par pièce (hors emballage) | 0,067 KGM |
| Numéro du tarif douanier | 85389091 |
| Pays d'origine | DE (Allemagne) |
Remarque
| Restriction d'utilisation | CEM : produit de classe A, voir déclaration du fabriquant dans la section Téléchargements |
|---|
Conditions d'environnement
| Température ambiante (fonctionnement) | -25 °C ... 55 °C |
|---|---|
| Température ambiante (stockage/transport) | -25 °C ... 85 °C |
| Humidité de l'air admissible (service) | 10 % ... 95 % (pas de condensation) |
| Humidité de l'air admissible (stockage/transport) | 10 % ... 95 % (pas de condensation) |
| Pression atmosphérique (service) | 70 kPa ... 106 kPa (jusqu'à 3000 m d'altitude) |
| 80 kPa ... 106 kPa (jusqu'à une altitude de 3 000 m, dans une zone ATEX 2) | |
| Pression atmosphérique (stockage/transport) | 70 kPa ... 106 kPa (jusqu'à 3000 m d'altitude) |
| Indice de protection | IP20 |
Généralités
| Type de montage | Profilé |
|---|---|
| Poids net | 67 g |
| Indication de poids | avec connecteur |
| Mode de fonctionnement | Fonctionnement avec deux mots de données de process |
| Diagnostic messages | Coupure de l'alimentation périphérique interne Message d'erreur périphérique sur le coupleur de bus |
| Défaillance ou chute de la tension logique ULMessage d'erreur périphérique sur le coupleur de bus | |
| Panne périphérique Message d'erreur dans les données de processus | |
| Erreur de l'utilisateur Message d'erreur dans les données de processus |
Interfaces
| Dénomination | Bus local Inline |
|---|---|
| Nombre de voies | 2 |
| Type de raccordement | Distributeur de données Inline |
| Vitesse de transmission | 500 kBit/s |
Potentiels Inline
| Dénomination | Alimentation de la logique (UL) |
|---|---|
| Tension d'alimentation | 7,5 V DC (par des répartiteurs de potentiel) |
| Courant absorbé | typ. 43 mA |
| max. 60 mA | |
| Dénomination | Alimentation des modules analogiques (UANA) |
| Tension d'alimentation | 24 V DC (par des répartiteurs de potentiel) |
| Plage de tension d'alimentation | 19,2 V DC ... 30 V DC (incl. toutes les tolérances, incl. ondulation) |
| Courant absorbé | typ. 11 mA |
| max. 18 mA | |
| Consommation de puissance | typ. 587 mW |
Entrées analogiques
| Nombre d'entrées | 2 |
|---|---|
| Dénomination entrée | Entrées analogiques capteurs RTD |
| Description de l'entrée | Entrée pour capteurs de température résistifs |
| Type de raccordement | Raccordement à ressort |
| Technique de raccordement | 2, 3 ou 4 fils |
| Remarque relative à la connectique | blindé |
| Types de capteurs utilisables (RTD) | Capteurs Pt, Ni, KTY, Cu, résistances linéaires |
| Plage de résistance linéaire | 0 Ω ... 400 Ω |
| 0 Ω ... 4 kΩ | |
| Principe de mesure | par approximations successives |
| Visualisation des valeurs mesurées | 16 bits complément a 2 |
| Temps de conversion A/N | typ. 120 µs (par canal) |
| Résolution A/N | 16 Bit |
| Mise à jour des données de processus | 32 ms (Les deux canaux sont dotés de la technique 3 conducteurs) |
Isolation galvanique
| Section contrôlée | Alimentation 7,5 V (logique de bus) / alimentation 24 V (périphérie analogique) 500 V AC 50 Hz 1 min. |
|---|---|
| Alimentation 7,5 V (logique de bus) / terre fonctionnelle 500 V AC 50 Hz 1 min. | |
| Alimentation 24 V (périphérie analogique) / terre fonctionnelle 500 V AC 50 Hz 1 min. |
Normes et spécifications
| Connexion selon la norme | CUL |
|---|---|
| Classe de protection | III, CEI 61140, EN 61140, VDE 0140-1 |
Environmental Product Compliance
| China RoHS | Période d'utilisation conforme : illimitée = EFUP-e |
|---|---|
| Aucune substance dangereuse dépassant les valeurs seuils ; |
Classifications
eCl@ss 4.027250303eCl@ss 4.127250303eCl@ss 5.027250303eCl@ss 5.127242600eCl@ss 6.027242600eCl@ss 7.027242601eCl@ss 8.027242601eCl@ss 9.027242601
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX AUTOMATION FR.pdf | 35 Mbytes |
|
| PHOENIX CONTACT-2861328-IB IL TEMP 2 RTD-PAC | 125 Kbytes |
|
