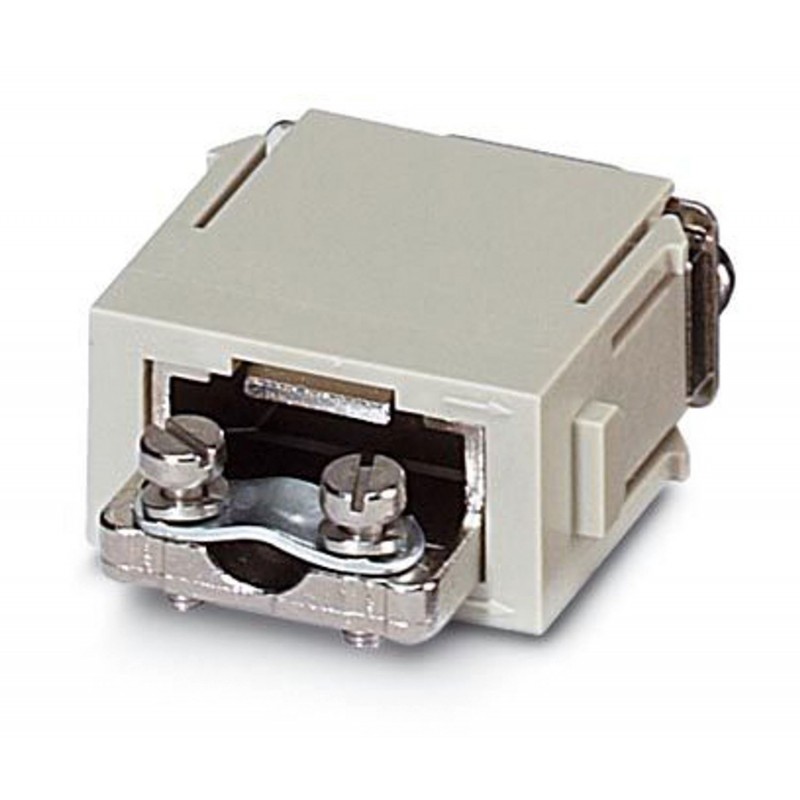

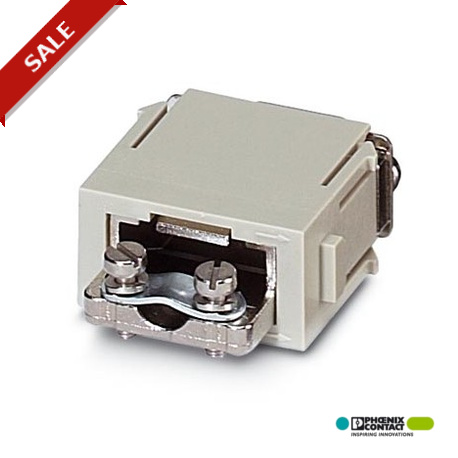

HC-M-DSUB 09-MOD-BU 1647543 PHOENIX CONTACT Module à isolant pour contacts HEAVYCONNEC, femelle, D-SUB 9, ra..
HC-M-DSUB 09-MOD-BU
1647543
PHOENIX_CONTACT
2
Module à isolant pour contacts HEAVYCONNEC, femelle, D-SUB 9, raccordement serti
Connecteurs industriels
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Les plus vendus
▲En savoir plus
▲| Généralités | Pour boîtiers HEAVYCONNEC de type B6 à B48, cadre-support articulé HC-M-MHR... et contacts à sertir VS-...CD-1,0... selon DIN 41652 requis. Les contacts à sertir ne sont pas inclus dans la livraison. |
| Instructions de montage | Hauteur de boîtier > = 52 mm. Les raccords enfichables ne doivent être manipulés que hors charge/tension. L'utilisation de tiges de détrompage HC-CST (1676857) et de connecteurs femelles de détrompage HC-CBU (1676860) est recommandée. |
| Type de produit | Élément de contact modulaire |
| Série | HC-M-DSUB |
| Application | Données |
| Nombre de pôles | 9 |
| Enfichable | 9 |
| Numérotation des contacts | 1 - 9 |
| Nombre de prises | 1 |
| Type de matériau du contact | tourné |
| Propriétés d'isolation | |
| Catégorie de surtension | III |
| Degré de pollution | 3 |
| Technologie de raccordement | |
| Technologie de raccordement | Raccordement à sertir |
| Raccordement du conducteur | |
| Section raccordable | 0,08 mm² ... 0,5 mm² |
| Section raccordable AWG | 28 ... 20 |
| Longueur de gaine à dénuder de chaque fil | 4,2 mm |
| Dessin coté |  |
| Largeur | 34,2 mm |
| Hauteur | 35,2 mm |
| Longueur | 14,6 mm |
| Caractéristiques mécaniques | |
| Hauteur minimum du boîtier | 52 mm |
| Diamètre de contact | 1 mm |
| Tension de référence (III/3) | 50 V |
| Tension de tenue aux chocs assignée | 0,8 kV |
| Courant de référence | 1 A |
| Caractéristiques mécaniques | |
| Cycles d'enfichage | ≥ 500 |
| Classe d'inflammabilité selon UL 94 | V0 |
| Matériau de contact | Alliage de cuivre |
| Matériau de surface du contact | Ag |
| Matériau de porte-contacts | PC |
| Conditions ambiantes | |
| Température ambiante (fonctionnement) | -40 °C ... 125 °C |
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX CABLAGE CONNECTEURS FR .pdf | 58 Mbytes |
|
| PHOENIX CONTACT-1647543-HC-M-DSUB 09-MOD-BU | 114 Kbytes |
|
