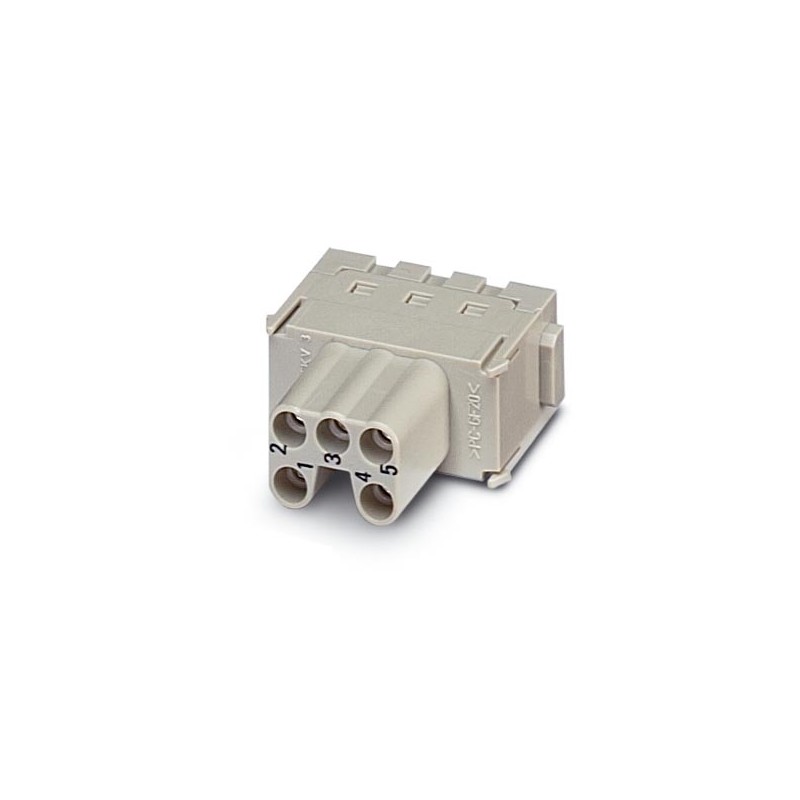

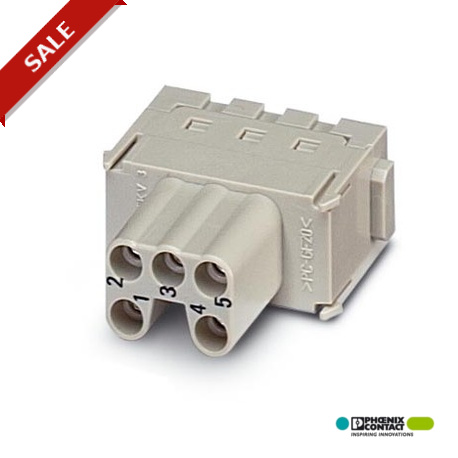

HC-M-05-MOD-BUZ 1647721 PHOENIX CONTACT Module à isolant pour contacts HEAVYCONNEC, femelle, 5 pôles, raccor..
HC-M-05-MOD-BUZ
1647721
PHOENIX_CONTACT
2
Module à isolant pour contacts HEAVYCONNEC, femelle, 5 pôles, raccordement à ressort
Connecteurs industriels
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Les plus vendus
▲En savoir plus
▲Caractéristiques électriques
| Remarque | Pour boîtiers HEAVYCONNEC de type B6 à B48, cadre-support articulé HC-M-MHR... nécessaire |
|---|---|
| Tension de référence (III/3) | 400 V |
| Courant de référence | 16 A |
| Tension de choc assignée | 6 kV |
| Nombre de pôles | 5 |
Conditions d'environnement
| Température ambiante (fonctionnement) | -40 °C ... 125 °C |
|---|
Caractéristiques mécaniques
| Section raccordable | 0,14 mm² ... 1,5 mm² (avec embout) |
|---|---|
| 0,14 mm² ... 2,5 mm² (sans embout) | |
| Section raccordable AWG | 26 ... 16 (avec embout) |
| 26 ... 14 (avec embout) | |
| Longueur de gaine à dénuder de chaque fil | 8 mm ±1 mm |
| Cycles d'enfichage | ≥ 500 |
Généralités
| Série | HC-M-05 |
|---|---|
| Nombre de prises | 1 |
| Mode de raccordement | Raccordement à ressort |
| Classe d'inflammabilité selon UL 94 | V0 |
| Degré de pollution | 3 |
| Catégorie de surtension | III |
| Conseils pour le montage | Hauteur de boîtier ≥ 52 mm. Les raccords enfichables ne doivent être manipulés que hors charge/tension. |
Indications concernant les matériaux
| Matériau de contact | Alliage de cuivre |
|---|---|
| Matériau de surface du contact | Ag |
| Matériau de porte-contacts | PC |
Normes et spécifications
| Connexion selon la norme | UL |
|---|---|
| Classe d'inflammabilité selon UL 94 | V0 |
eCl@ss
| eCl@ss 4.0 | 27140816 |
|---|---|
| eCl@ss 4.1 | 27140816 |
| eCl@ss 5.0 | 27143424 |
| eCl@ss 5.1 | 27143424 |
| eCl@ss 6.0 | 27143424 |
| eCl@ss 7.0 | 27440209 |
| eCl@ss 8.0 | 27440207 |
ETIM
| ETIM 3.0 | EC000438 |
|---|---|
| ETIM 4.0 | EC000438 |
| ETIM 5.0 | EC000438 |
UNSPSC
| UNSPSC 6.01 | 30211923 |
|---|---|
| UNSPSC 7.0901 | 39121522 |
| UNSPSC 11 | 39121522 |
| UNSPSC 12.01 | 39121522 |
| UNSPSC 13.2 | 39121522 |
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX CABLAGE CONNECTEURS FR .pdf | 58 Mbytes |
|
| PHOENIX CONTACT-1647721-HC-M-05-MOD-BUZ | 116 Kbytes |
|
