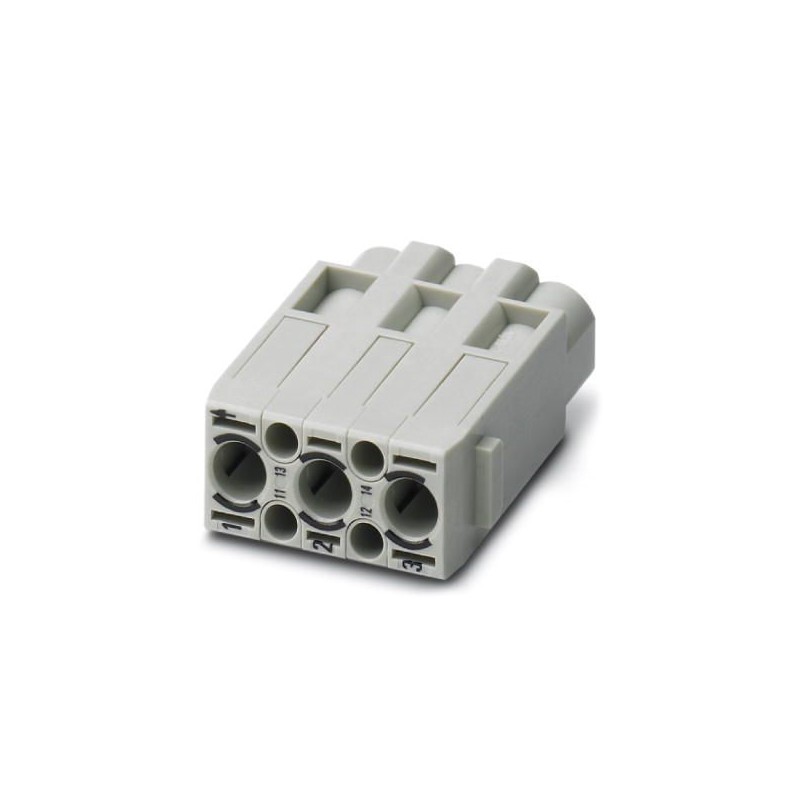

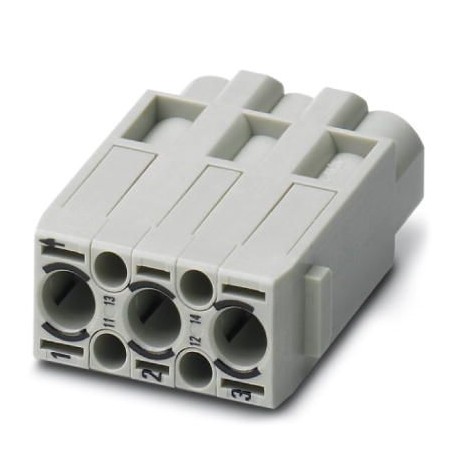

HC-M-03/04-MOD-STC 1585799 PHOENIX CONTACT Module à élément de contact
HC-M-03/04-MOD-STC
1585799
PHOENIX_CONTACT
2
Module à élément de contact
Connecteurs industriels
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
En savoir plus
▲Données commerciales
| Code de commande | 1585799 |
|---|---|
| Unité de conditionnement | 2 pcs |
| Quantité minimum de commande | 200 pcs |
| Remarque | Fabrication à la commande (pas de reprise) |
| Page catalogue | Page 555 (C-4-2015) |
| GTIN | 4046356308397 |
| Poids par pièce (hors emballage) | 0,014 KGM |
| Numéro du tarif douanier | 85366990 |
| Pays d'origine | DE (Allemagne) |
Caractéristiques électriques
| Tension de référence (III/3) | 830 V (Contacts de puissance) |
|---|---|
| 830 V (Contacts de commande) | |
| Courant de référence | 40 A (Contacts de puissance) |
| 10 A (Contacts de commande) | |
| Tension de choc assignée | 8 kV (Contacts de puissance) |
| 8 kV (Contacts de commande) | |
| Enfichable | 3+4 |
Caractéristiques mécaniques
| Section raccordable | 1,5 mm² ... 6 mm² (Contacts de puissance) |
|---|---|
| 0,14 mm² ... 2,5 mm² (Contacts de commande) | |
| Section raccordable AWG | 16 ... 10 (Contacts de puissance) |
| 26 ... 14 (Contacts de commande) | |
| Longueur de gaine à dénuder de chaque fil | 9 mm (9,6 mm (4-6 mm²)) |
| 8 mm (6 mm (2,5 mm²)) | |
| Diamètre de contact | 4 mm |
| Diamètre de fil avec isolation | 5 mm (pour contacts de puissance) |
| Cycles d'enfichage | ≥ 500 |
| Hauteur minimum du boîtier | 52 mm |
Généralités
| Remarque | Pour boîtiers HEAVYCONNEC HC-B6 à B48, cadre-support articulé HC-M-MHR... requis, raccordement serti, contacts de puissance : CK 4,0-ED..., contacts de commande : CK 1,6-ED... (contacts à sertir non inclus dans la livraison) |
|---|---|
| Série | HC-M-03/04 |
| Nombre de prises | 1 |
| Mode de raccordement | Raccordement serti (Contacts de puissance) |
| Raccordement serti (Contacts de commande) | |
| Type de contact | tournés |
| Classe d'inflammabilité selon UL 94 | V0 |
| Degré de pollution | 3 |
| Catégorie de surtension | III |
| Conseils pour le montage | Pour hauteurs de boîtier ≥ 52 mm. Les raccords enfichables ne doivent être manipulés que hors charge/tension. |
| Instruction pour le montage | Le module ne peut pas être équipé simultanément du couvercle de protection HC-B..-TMB-SD-IP65 et HC-B..-TMS-SD-IP65. Ne convient pas aux contacts FO CK1,6-ED-...POF. |
Indications concernant les matériaux
| Matériau de contact | Alliage de cuivre |
|---|---|
| Matériau de porte-contacts | PC |
Classifications
eCl@ss 4.0272607xxeCl@ss 4.127260701eCl@ss 5.027143424eCl@ss 5.127261200eCl@ss 6.027261200eCl@ss 7.027440205eCl@ss 8.027440205eCl@ss 9.027440217
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX CABLAGE CONNECTEURS FR.pdf | 57 Mbytes |
|
| PHOENIX CONTACT-1585799-HC-M-03/04-MOD-STC | 118 Kbytes |
|
