HC-M-03/04-MOD-BUC
1585786
PHOENIX_CONTACT
2

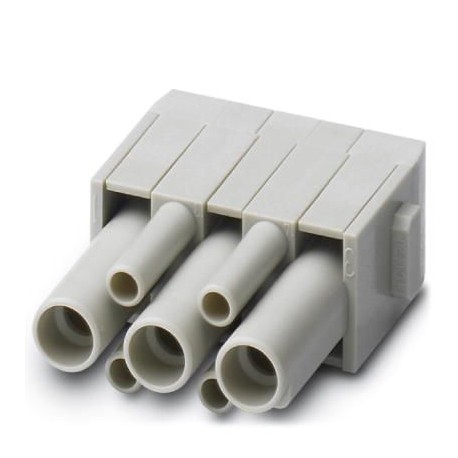

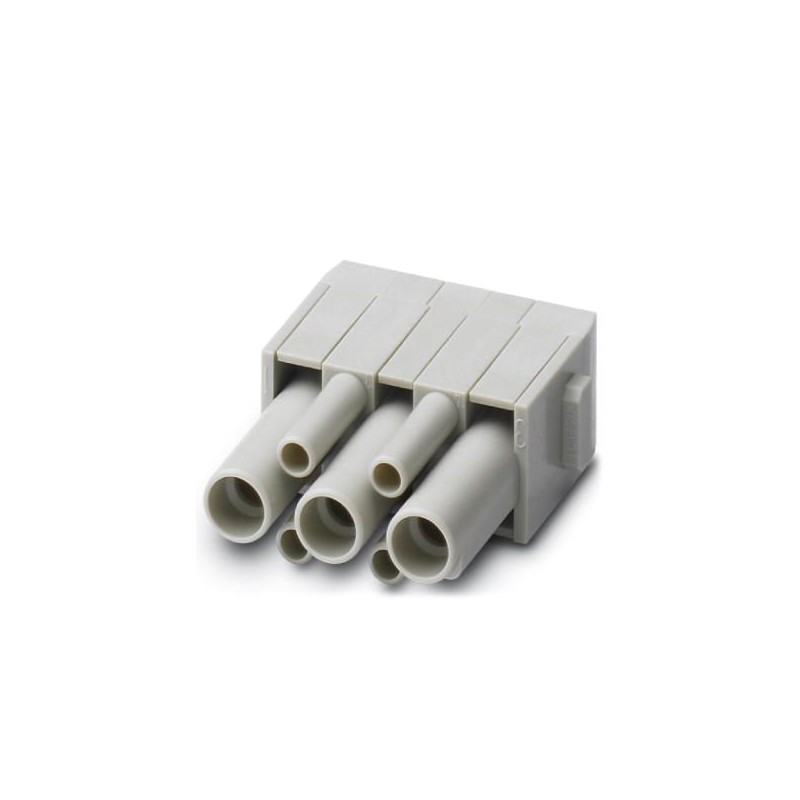

Module à élément de contact
Connecteurs industriels
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Merci de vous intéresser à nos produits, nous espérons que le délai indiqué soit de votre convenance.
Pendant le traitement de la commande, vous pouvez sélectionner le type d'envoi qui vous convient. Aérien Express 24Hrs, Terrestres Standard 48/72Hres, etc.
Code de commande | 1585786 |
---|---|
Unité de conditionnement | 2 pcs |
Quantité minimum de commande | 2 pcs |
Remarque | Fabrication à la commande (pas de reprise) |
Page catalogue | Page 555 (C-4-2015) |
GTIN | 4046356308380 |
Poids par pièce (hors emballage) | 0,010 KGM |
Numéro du tarif douanier | 85366990 |
Pays d'origine | DE (Allemagne) |
Tension de référence (III/3) | 830 V (Contacts de puissance) |
---|---|
830 V (Contacts de commande) | |
Courant de référence | 40 A (Contacts de puissance) |
10 A (Contacts de commande) | |
Tension de choc assignée | 8 kV (Contacts de puissance) |
8 kV (Contacts de commande) | |
Enfichable | 3+4 |
Section raccordable | 1,5 mm² ... 6 mm² (Contacts de puissance) |
---|---|
0,14 mm² ... 2,5 mm² (Contacts de commande) | |
Section raccordable AWG | 16 ... 10 (Contacts de puissance) |
26 ... 14 (Contacts de commande) | |
Longueur de gaine à dénuder de chaque fil | 9 mm (9,6 mm (4,0-6,0 mm²)) |
8 mm (6 mm (2,5 mm²)) | |
Diamètre de contact | 4 mm |
Diamètre de fil avec isolation | 5 mm (pour contacts de puissance) |
Cycles d'enfichage | ≥ 500 |
Hauteur minimum du boîtier | 52 mm |
Remarque | Pour boîtiers HEAVYCONNEC HC-B6 à B48, cadre-support articulé HC-M-MHR... requis, raccordement serti, contacts de puissance : CK 4,0-ED..., contacts de commande : CK 1,6-ED... (contacts à sertir non inclus dans la livraison) |
---|---|
Série | HC-M-03/04 |
Nombre de prises | 1 |
Mode de raccordement | Raccordement serti (Contacts de puissance) |
Raccordement serti (Contacts de commande) | |
Type de contact | tournés |
Classe d'inflammabilité selon UL 94 | V0 |
Degré de pollution | 3 |
Catégorie de surtension | III |
Conseils pour le montage | Pour hauteurs de boîtier ≥ 52 mm. Les raccords enfichables ne doivent être manipulés que hors charge/tension. |
Instruction pour le montage | Le module ne peut pas être équipé simultanément du couvercle de protection HC-B..-TMB-SD-IP65 et HC-B..-TMS-SD-IP65. Ne convient pas aux contacts FO CK1,6-ED-...POF. |
Matériau de contact | Alliage de cuivre |
---|---|
Matériau de porte-contacts | PC |
