PHOENIX_CONTACTConnexion des appareils décentralisésVC-AMS 7 1607751 PHOENIX CONTACT Eléments de contact

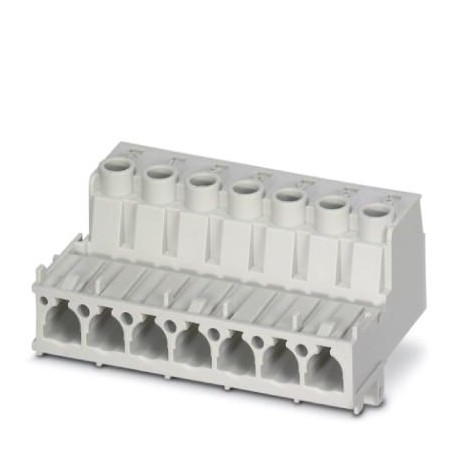

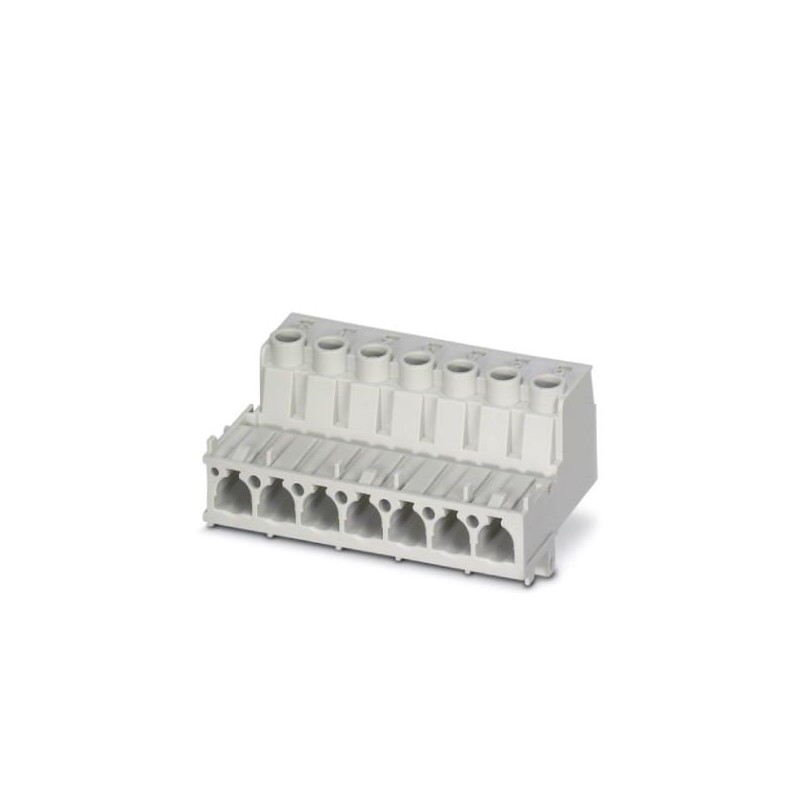

PHOENIX_CONTACT VC-AMS 7 1607751 - Image 1

Les images sont à titre illustratif. Svp, révisez la fiche technique.

VC-AMS 7 1607751 PHOENIX CONTACT Eléments de contact

Référence: VC-AMS 7

Code: 1607751

Fabricant: PHOENIX_CONTACT

Description:

Eléments de contact
Insert de contact, Famille d’articles : VARIOCON, construction : VC4, matériau du boîtier : PA, couleur : gris clair, nombre de pôles : 7, section de conducteur min. : 0,5 mm², section de conducteur max. : 16 mm², tension nominale : 690, courant attribué : 70 A, Type de raccord : Raccord à vis, Type de raccord de contact : Mâle. Les connecteurs enfichables ne doivent être utilisés qu’à l’état inerte (non chargés).

Catégories:

  • Connecteurs > Bloc de contacts
  • PHOENIX_CONTACT > Connexion des appareils décentralisés

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT

  • En savoir plus
  • ETIM
  • PDF
  • Commentaires
Garantie, réparation et dévolution.

* Cet article est peut-être obsolète. Si vous êtes intéressé, demandez-nous un devis et nous vous dirons s'il y a des unités disponibles. S'il n'y en a plus, un de nos techniciens recherchera une alternative livrable présentant des caractéristiques similaires.

Demandez un devis et nous vérifierons la disponibilité des unités. Si aucune unité n'est disponible, l'un de nos techniciens recherchera une solution alternative.

  • Ces délais sont estimatifs et peuvent varier une fois la commande de l'article traitée.

EN SAVOIR PLUS

Données commerciales

Code de commande1607751
Unité de conditionnement5 pcs
Quantité minimum de commande5 pcs
RemarqueFabrication à la commande (pas de reprise)
Page cataloguePage 25 (C-2-2013)
GTIN4017918969219
Poids par pièce (hors emballage)0,078 KGM
Numéro du tarif douanier85366990
Pays d'originePL (Pologne)

Généralités

RemarqueL'enfichage et le retrait des connecteurs ne doit se faire que hors tension.
Technique de raccordementRaccordement vissé
Mode de raccordementRaccordement vissé
Couple de serrage1,2 Nm ... 1,8 Nm
Degré de pollution3
Nombre de pôles6+PE
Cycles d'enfichage≥ 50
TailleVC4
Section du conducteur AWG min.20
Section du conducteur AWG max.6
Section raccordable0,5 mm² ... 16 mm²
Section raccordable AWG20 ... 5
Longueur de gaine à dénuder de chaque fil12 mm

Conditions d'environnement

Température ambiante (fonctionnement)-40 °C ... 100 °C

Indications concernant les matériaux

Matériau du boîtierPA
Matériau de contactCuZn
Matériau de surface du contactPlaqué argent
Matériau de porte-contactsPA

Caractéristiques électriques

Tension de référence (III/3)690 V
Tension de choc assignée6 kV
6 kV
Courant de référence70 A
70 A

Normes et spécifications

Connexion selon la normeCUL
Classe d'inflammabilité selon UL 94V0

Environmental Product Compliance

REACh SVHCLead 7439-92-1
China RoHSPériode d'utilisation conforme (EFUP) : 50 ans
La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses.

Classifications

ETIM for 1607751 Connecteurs (EC003557)

Nom de la caractéristiqueNombre de pôles (EF001391)
Valeur de la caractéristique7
