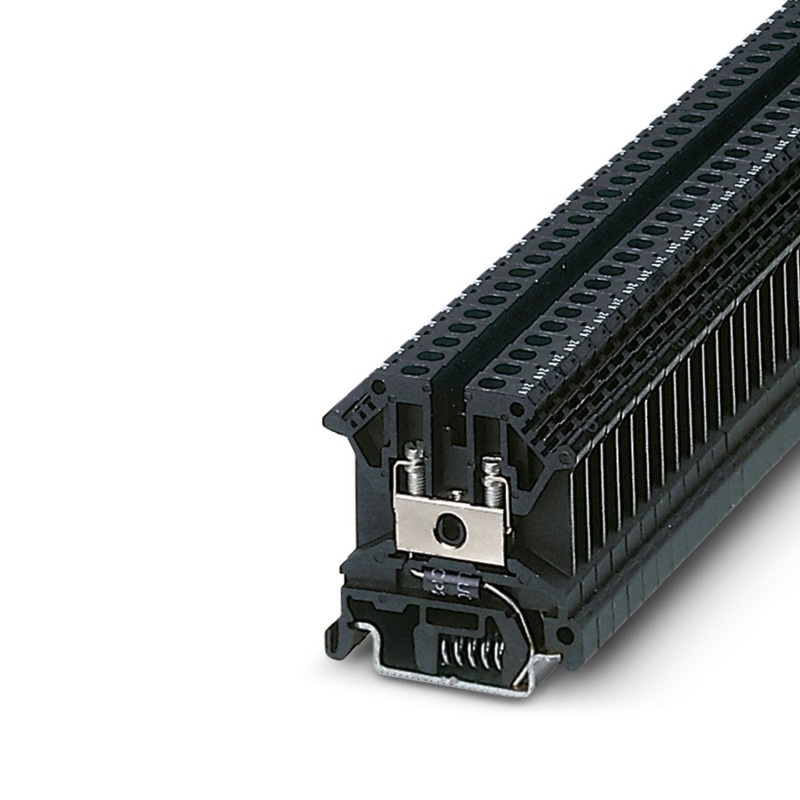

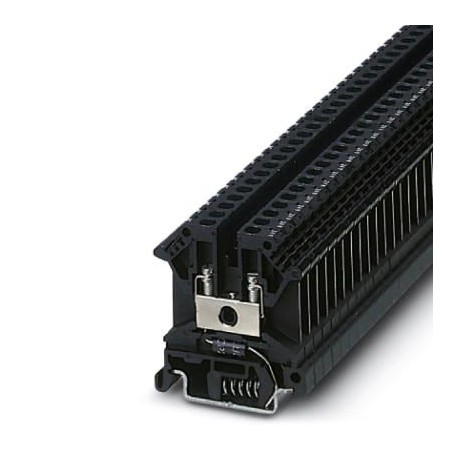

TT-UK5/ 24DC 2794699 PHOENIX CONTACT Dispositif de protection antisurtension
TT-UK5/ 24DC
2794699
PHOENIX_CONTACT
Dispositif de protection antisurtension
Bloc de jonction avec protection fine contre les surtensions entre le raccordement et le rail DIN, tension nominale : 24 V DC, montage sur NS 32 ou NS 35/7,5, largeur du bloc de jonction : 6,2 mm, hauteur du bloc de jonction : 47 mm
Trabtech (TT)
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Les plus vendus
▲En savoir plus
▲| Type de produit | Protection antisurtension pour la technique MCR |
| Classe d'essai CEI | C3 |
| Classe de protection VDE | C3 |
| Type | Bloc de jonction à un étage |
| Nombre de pôles | 1 |
| Message protection antisurtension défectueuse | aucun |
| Tension nominale UN | 24 V DC |
| Type de raccordement | Raccordement vissé |
| Filetage vis | M3 |
| Couple de serrage | 0,8 Nm |
| Section de conducteur souple | 0,2 mm² ... 4 mm² |
| Section de conducteur rigide | 0,2 mm² ... 4 mm² |
| Section conduct. AWG | 24 ... 12 |
| Largeur | 6,2 mm |
| Hauteur | 47 mm |
| Longueur | 42,5 mm |
| Classe d'inflammabilité selon UL 94 | V-2 |
| Matériau du boîtier | PA |
| Caractéristiques mécaniques | |
| Paroi latérale ouverte | oui |
| Sens de l'action | Line-Earth Ground |
| Tension permanente maximale UC | 28 V DC |
| 20 V AC | |
| Courant de référence | 32 A (50 °C) |
| Courant résidual IPE | ≤ 5 µA |
| Courant nominal de décharge In(8/20) µs (fil-terre) | 169 A (par circuit) |
| Courant de choc cumulé (8/20) µs | 169 A |
| Courant de décharge Imax(8/20) µs maximal (fil-terre) | 169 A |
| Courant d'impulsion nominal Ian (10/1000)µs (fil-terre) | 33 A |
| Limitation tension de sortie pour 1 kV/µs (fil-terre) spike | ≤ 40 V |
| Limitation tension de sortie pour 1 kV/µs (fil-terre) statique | ≤ 40 V |
| Tension résiduelle pour In(fil-terre) | ≤ 55 V |
| Temps d'amorçage tA (fil-terre) | ≤ 1 ns |
| Fréquence limite fg (3 dB), asym. (PE) dans le système 150 Ω | typ. 1,2 MHz |
| Capacité (fil-terre) | ≤ 1,35 nF |
| Message protection antisurtension défectueuse | aucun |
| Courant de choc admissible (fil-terre) | C3 - 25 A |
| Conditions ambiantes | |
| Indice de protection | IP20 |
| Température ambiante (fonctionnement) | -40 °C ... 85 °C |
| Classe de protection VDE | C3 |
| Normes Spécification informatique | |
| Normes/Prescriptions | CEI 61643-21 |
| CEI 61643-21 | |
| Type de montage | Profilé : 35 mm |
