Agrandir l'image

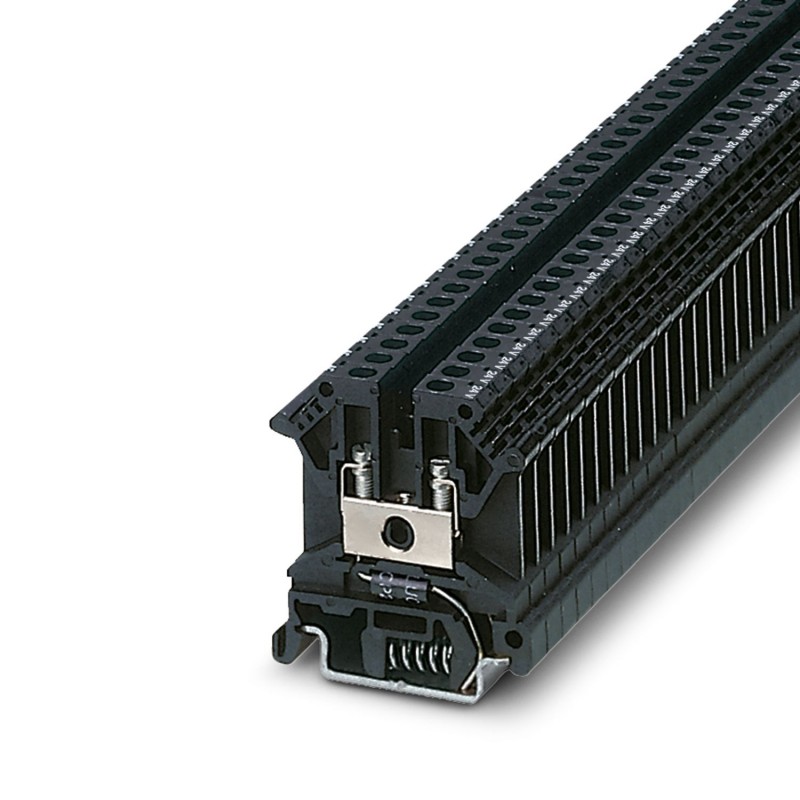

TT-UK5/ 24AC 2794754 PHOENIX CONTACT Dispositif de protection antisurtension
TT-UK5/ 24AC
2794754
PHOENIX_CONTACT
Dispositif de protection antisurtension
Trabtech (TT)
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
En savoir plus
▲Données commerciales
| Code de commande | 2794754 |
|---|---|
| Unité de conditionnement | 50 pcs |
| Remarque | Fabrication à la commande (pas de reprise) |
| Page catalogue | Page 105 (TT-2009) |
| GTIN | 4017918072926 |
| Poids par pièce (hors emballage) | 0,011 KGM |
| Numéro du tarif douanier | 85363030 |
| Pays d'origine | GR (Grèce) |
Conditions d'environnement
| Température ambiante (fonctionnement) | -40 °C ... 85 °C |
|---|---|
| Indice de protection | IP20 |
Généralités
| Matériau du boîtier | PA |
|---|---|
| Classe d'inflammabilité selon UL 94 | V-2 |
| Coloris | noir |
| Type de montage | Profilé : 35 mm |
| Type | Bloc de jonction à un étage |
| Nombre de pôles | 1 |
| Sens de l'action | Line-Earth Ground |
Circuit de protection
| Classe d'essai CEI | C3 |
|---|---|
| Classe de protection VDE | C3 |
| Tension nominale UN | 24 V AC |
| Tension permanente maximale UC | 40 V DC |
| 28 V AC | |
| Courant de référence | 32 A (50 °C) |
| Courant résidual IPE | ≤ 5 µA |
| Courant nominal de décharge In(8/20)µs (fil-terre) | 119 A (par circuit) |
| Courant de choc cumulé (8/20) µs | 119 A |
| Courant de décharge Imax(8/20) µs maximal (fil-terre) | 119 A |
| Courant d'impulsion nominal Ian (10/1000)µs (fil-terre) | 23,2 A |
| Limitation tension de sortie pour 1 kV/µs (fil-terre) spike | ≤ 62 V |
| Limitation tension de sortie pour 1 kV/µs (fil-terre) statique | ≤ 58 V |
| Tension résiduelle pour In(fil-terre) | ≤ 84 V |
| Temps d'amorçage tA (fil-terre) | ≤ 1 ns |
| Fréquence limite fg (3 dB), asym. (PE) dans le système 150 Ohm | typ. 1,6 MHz |
| Capacité (fil-terre) | ≤ 1,03 nF |
| Message protection antisurtension défectueuse | aucun |
| Résistance aux courants de choc (fil-terre) | C3 - 10 A |
Caractéristiques de raccordement
| Type de raccordement | Raccordement vissé |
|---|---|
| Type de raccordement IN | Blocs de jonction à vis |
| Type de raccordement OUT | Blocs de jonction à vis |
| Filetage vis | M3 |
| Couple de serrage | 0,8 Nm |
| Longueur à dénuder | 8 mm |
| Section de conducteur souple | 0,2 mm² ... 4 mm² |
| Section de conducteur rigide | 0,2 mm² ... 4 mm² |
| Section conduct. AWG | 24 ... 12 |
Environmental Product Compliance
| REACh SVHC | 4-Nonylphenol, ethoxylated |
|---|---|
| Lead 7439-92-1 | |
| China RoHS | Période d'utilisation conforme (EFUP) : 50 ans |
| La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses. |
Classifications
eCl@ss 4.027140201eCl@ss 4.127130801eCl@ss 5.027130801eCl@ss 5.127130800eCl@ss 6.027130800eCl@ss 7.027130807eCl@ss 8.027130807eCl@ss 9.027130807
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX ALIMENTATIONS FR.pdf | 26 Mbytes |
|
| PHOENIX CONTACT-2794754-TT-UK5/ 24AC | 140 Kbytes |
|
