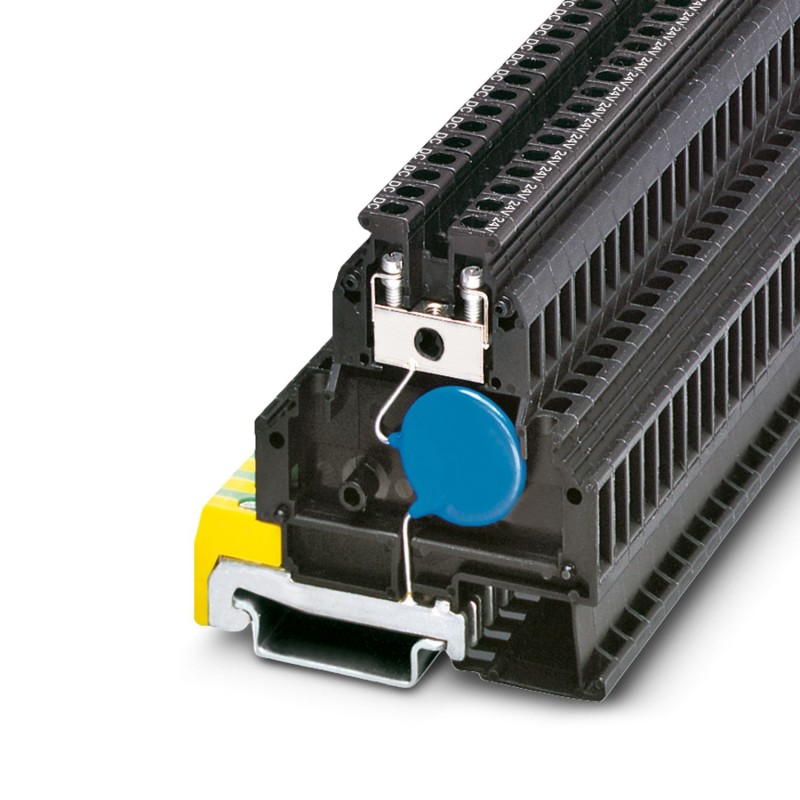

TT-SLKK5/ 24DC 2794903 PHOENIX CONTACT Dispositif de protection antisurtension
TT-SLKK5/ 24DC
2794903
PHOENIX_CONTACT
Dispositif de protection antisurtension
Bornier avec varistance comme protection contre les surtensions entre la partie active et le rail, connexion PE séparée, tension nominale : 24 V DC, montage sur NS 35/7,5, largeur des bornes : 6,2 mm, hauteur des bornes : 69 mm
Protection par mise à la terre, contre la foudre et contre les surtensions > Parafoudre pour équipement informatique / mesure, commande et régulation
Trabtech (TT)
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Les plus vendus
▲En savoir plus
▲Données commerciales
| Code de commande | 2794903 |
|---|---|
| Unité de conditionnement | 50 pcs |
| Page catalogue | Page 99 (C-6-2013) |
| GTIN | 4017918072971 |
| Poids par pièce (hors emballage) | 0,022 KGM |
| Numéro du tarif douanier | 85363030 |
| Pays d'origine | DE (Allemagne) |
Conditions d'environnement
| Température ambiante (fonctionnement) | -40 °C ... 85 °C |
|---|---|
| Indice de protection | IP20 |
Généralités
| Matériau du boîtier | PA |
|---|---|
| Classe d'inflammabilité selon UL 94 | V-2 |
| Coloris | noir |
| Type de montage | Profilé : 35 mm |
| Type | Bloc de jonction à un étage, raccordement PE séparé |
| Sens de l'action | Line-Earth Ground |
Circuit de protection
| Classe d'essai CEI | C1 |
|---|---|
| C2 | |
| C3 | |
| Classe de protection VDE | C1 |
| C2 | |
| C3 | |
| Tension nominale UN | 24 V DC |
| Tension permanente maximale UC | 31 V DC |
| 25 V AC | |
| Courant de référence | 32 A (50 °C) |
| Courant utile de service ICpour UC | ≤ 30 µA |
| Courant résidual IPE | ≤ 30 µA |
| Courant nominal de décharge In(8/20)µs (fil-terre) | 700 A |
| Courant de décharge global Itotal(8/20) µs | 2 kA |
| Courant de décharge Imax(8/20) µs maximal (fil-terre) | 2 kA |
| Courant d'impulsion nominal Ian (10/1000)µs (fil-terre) | 70 A |
| Limitation tension de sortie pour 1 kV/µs (fil-terre) spike | ≤ 90 V |
| Limitation tension de sortie pour 1 kV/µs (fil-terre) statique | ≤ 80 V |
| Tension résiduelle pour In(fil-terre) | ≤ 125 V |
| Temps d'amorçage tA (fil-terre) | ≤ 25 ns |
| Fréquence limite fg (3 dB), asym. (PE) dans le système 150 Ohm | typ. 300 kHz |
| Message protection antisurtension défectueuse | aucun |
Caractéristiques de raccordement
| Type de raccordement | Raccordement vissé |
|---|---|
| Type de raccordement IN | Blocs de jonction à vis |
| Type de raccordement OUT | Blocs de jonction à vis |
| Filetage vis | M3 |
| Couple de serrage | 0,8 Nm |
| Longueur à dénuder | 8 mm |
| Section de conducteur souple | 0,2 mm² ... 4 mm² |
| Section de conducteur rigide | 0,2 mm² ... 4 mm² |
| Section conduct. AWG | 24 ... 12 |
Environmental Product Compliance
| REACh SVHC | 4-Nonylphenol, ethoxylated |
|---|---|
| Lead 7439-92-1 | |
| China RoHS | Période d'utilisation conforme (EFUP) : 50 ans |
| La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses. |
Classifications
eCl@ss 4.027140201eCl@ss 4.127130801eCl@ss 5.027130801eCl@ss 5.127130800eCl@ss 6.027130800eCl@ss 7.027130807eCl@ss 8.027130807eCl@ss 9.027130807
