PSI-REP-RS485W2 2313096 PHOENIX CONTACT Répétiteur

Name: PSI-REP-RS485W2 2313096 PHOENIX CONTACT Répétiteur
Brand: PHOENIX_CONTACT
SKU: PHO2313096
Price: 598.97 EUR
Availability: OutOfStock

Référence: PSI-REP-RS485W2

Code: 2313096

Fabricant: PHOENIX_CONTACT

Description:

Répétiteur

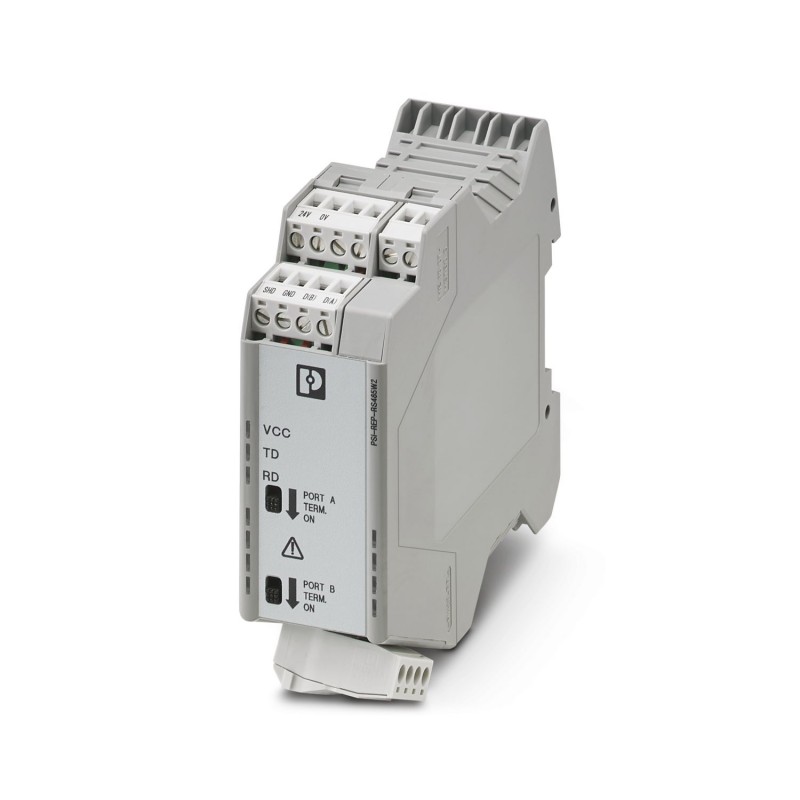

Répéteur modulaire pour la séparation galvanique et l’augmentation de la portée dans les systèmes de bus RS-485 à 2 fils jusqu’à 500 kbits/s, séparation à 4 voies, pour montage sur rail, alimentation 24 V DC

Répéteur modulaire pour l’isolation électrique et l’augmentation de la portée dans les systèmes de bus RS-485 à 2 fils jusqu’à 500 kbps, isolation à 4 voies, montable sur rail, alimentation 24 V DC

Catégories:

Commande industrielle API > Module de communication pour API
PHOENIX_CONTACT > Sécurité et communications

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT

En savoir plus
ETIM
PDF
Commentaires

Garantie, réparation et dévolution.

Prix unitaire: 598,97 €

Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant).

Remises supplémentaires pour les clients enregistrés.Inscrivez-vous et les prix seront mis à jour.

Calculer le prix par quantité

Quantité	Prix

Délai standard: 2-3 semaines.

Ces délais sont estimatifs et peuvent varier une fois la commande de l'article traitée.
Toute modification dans le délai de livraison une fois la commande traitée vous sera communiquée.
A ce délai, il faudrait ajouter le temps de transit depuis notre centre logistique jusqu'à votre société.

DERNIÈRE CONSULTÉS

EN SAVOIR PLUS

Données commerciales

Code de commande	2313096
Unité de conditionnement	1 pcs
Page catalogue	Page 319 (C-6-2017)
GTIN	4046356098816
Poids par pièce (hors emballage)	0,241 KGM
Numéro du tarif douanier	85176200
Pays d'origine	DE (Allemagne)

Remarque

Restriction d'utilisation	CEM : produit de classe A, voir déclaration du fabriquant dans la section Téléchargements

Cotes

Dessin coté
Largeur	35 mm
Hauteur	99 mm
Profondeur	105 mm

Conditions d'environnement

Température ambiante (fonctionnement)	-20 °C ... 60 °C
Température ambiante (stockage/transport)	-40 °C ... 85 °C
Humidité de l'air admissible (service)	10 % ... 95 % (pas de condensation)
Altitude	≤ 5000 m (Restriction : voir déclaration du fabricant)
	≤ 2000 m (En cas d'utilisation en zone Ex 2)
Indice de protection	IP20
Immunité	EN 61000-4-2

Généralités

Voies de transmission	2 (1/1), TD, RD, semi duplex
Temporisation de bits	< 1 Bit
Distorsion des bits en entrée	max. ± 35 %
Distorsion des bits, en sortie	< 6,25 %
Isolation galvanique	VCC // TBUS // RS-485 (A) // RS-485 (B)
Tension d'essai interfaces de données	1,5 kV
Tension d'essai interface de données/alimentation	1,5 kV_eff(50 Hz, 1 min)
Compatibilité électromagnétique	Conformité à la directive CEM 2014/30/UE
Emission	EN 55011
Poids net	240,8 g
Matériau du boîtier	PA 6.6-FR
Coloris	vert
MTBF	1247 Années (Telcordia-Standard, température 25 °C, cycle de travail 21% (5 jours par semaine, 8 heures par jour))
	261 Années (Telcordia-Standard, température 40 ℃, cycle de travail 34,25 % (5 jours par semaine, 12 heures par jour))
MTTF	1439 Années (SN 29500 Standard, température 25 °C, cycle de travail 21 % (5 jours/semaine, 8 heures/jour))
	717 Années (SN 29500 Standard, température 40 °C, cycle de travail 34,25 % (5 jours/semaine, 12 heures/jour))
	305 Années (SN 29500 Standard, température 40 °C, cycle de travail 100 % (7 jours/semaine, 24 heures/jour))
Conformité	Conformité CE
ATEX	 II 3 G Ex nA IIC T4 Gc X (Tenir compte des instructions d'installation particulières contenues dans la documentation.)
UL, USA/Canada	508 recognized
	Class I, Zone 2, AEx nA IIC T6
	Class I, Zone 2, Ex nA IIC T6 Gc X
	Class I, Div. 2, Groups A, B, C, D

Alimentation

Tension nominale d'alimentation	24 V DC (selon homologation UL)
Plage de tension d'alimentation	18 V DC ... 30 V DC (via bloc de jonction à vis enfichable MINICONNEC)
Courant absorbé typique	75 mA (24 V DC_)

Interface série

Interface 1	Interface RS-485, selon EIA/TIA-485, DIN 66259-4/RS-485, 2 fils
Type de raccordement	Raccordement vissé enfichable
Format de données/détrompage	UART (11/10 bit commutable, NRZ)
Inversion du sens de transmission des données	auto-contrôlé, temps mini de réponse station 2 bits
Support de transmission	Paire torsadée à deux fils, blindé
Distance de transmission	≤ 1200 m (en fonction de la vitesse de transmission, du système de bus et du type de câble)
Résistance terminale	390 Ω (activable sur les ports A et B)
	150 Ω
	390 Ω
Section de conducteur rigide min.	0,2 mm²
Section de conducteur rigide max.	2,5 mm²
Section de conducteur souple min.	0,2 mm²
Section de conducteur souple max.	2,5 mm²
Section du conducteur AWG min.	24
Section du conducteur AWG max.	12

Normes et spécifications

Compatibilité électromagnétique	Conformité à la directive CEM 2014/30/UE
Type de contrôle	Chute libre selon CEI 60068-2-32
Résultat du contrôle	1 m
Type de contrôle	Résistance aux vibrations selon EN 60068-2-6/CEI 60068-2-6
Résultat du contrôle	5g, 10 ... 150 Hz, 2,5 h en direction XYZ
Type de contrôle	Chocs selon EN 60068-2-27/CEI 60068-2-27
Résultat du contrôle	15g, durée 11 ms, choc sous forme d'impulsion semi-sinusoïdale
Emission	EN 55011
Immunité	EN 61000-4-2
Exempt de substances néfastes à l'application d'enduits	selon la norme centrale VW-Audi-Seat P-VW 3.10.7 57 65 0
Connexion selon la norme	CUL
Normes/Prescriptions	EN 61000-4-2
Décharge par contact	± 6 kV
Normes/Prescriptions	EN 61000-4-3
Plage de fréquence	80 MHz ... 3 GHz
Normes/Prescriptions	EN 61000-4-4
Remarque	Critère B
Normes/Prescriptions	EN 61000-4-5
Signal	± 1 kV
Normes/Prescriptions	EN 55011
	EN 61000-4-6
Dénomination	Distances dans l'air et lignes de fuite
Normes/Prescriptions	DIN EN 50178, DIN EN 60950
Choc	15g toutes directions, selon CEI 60068-2-27
Vibrations (service)	selon CEI 60068-2-6 : 5g, 150 Hz
Conformité	Conformité CE
ATEX	 II 3 G Ex nA IIC T4 Gc X
UL, USA/Canada	508 recognized
	Class I, Zone 2, AEx nA IIC T6
	Class I, Zone 2, Ex nA IIC T6 Gc X
	Class I, Div. 2, Groups A, B, C, D
Test aux gaz nocifs	ISA-S71.04-1985 G3 Harsh Group A

Environmental Product Compliance

REACh SVHC	Lead 7439-92-1
China RoHS	Période d'utilisation conforme (EFUP) : 50 ans
	La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses.

Classifications

eCl@ss 10.0.119179290eCl@ss 4.027250312eCl@ss 4.127250312eCl@ss 5.027242208eCl@ss 5.127242200eCl@ss 6.019179200eCl@ss 7.019179290eCl@ss 8.019179290eCl@ss 9.019179290

ETIM 2.0EC000698ETIM 3.0EC000698ETIM 4.0EC000698ETIM 5.0EC000310ETIM 6.0EC000310

UNSPSC 6.0130211506UNSPSC 7.090139121008UNSPSC 1139121008UNSPSC 12.0139121008UNSPSC 13.243222604

ETIM for 2313096 Commande industrielle API (EC001423)

Nom de la caractéristiqueNombre d'interfaces matérielles Industrial Ethernet (EF003020)
