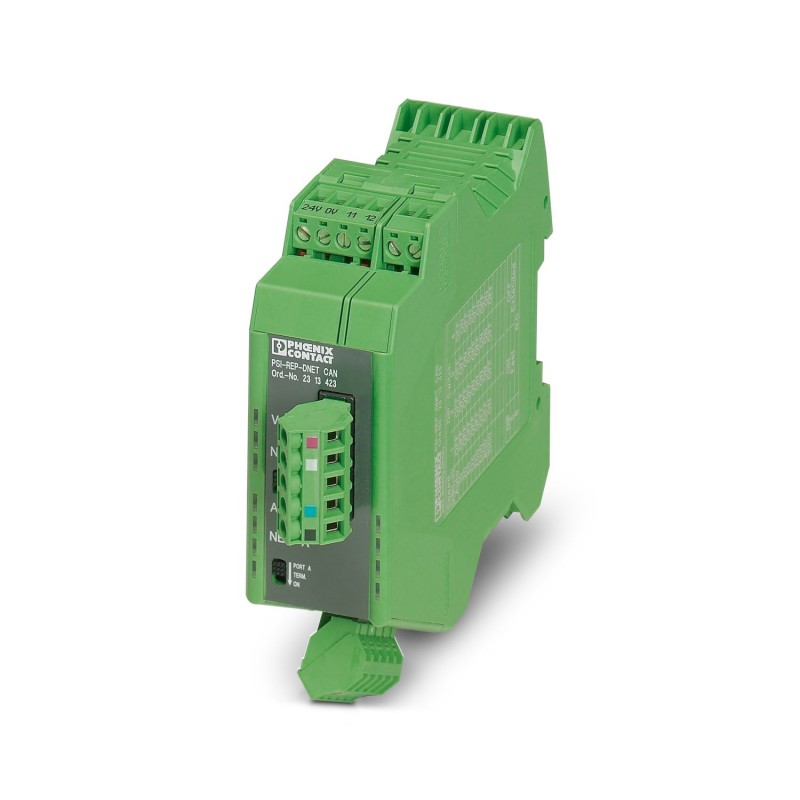

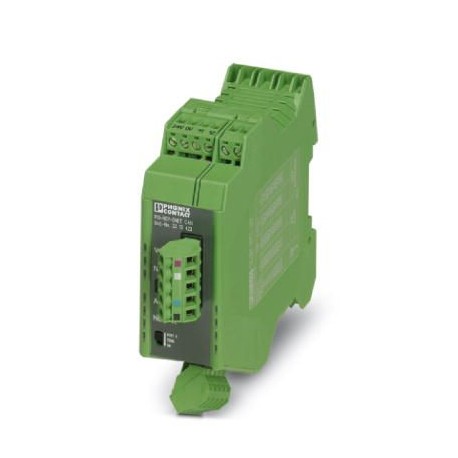

PSI-REP-DNET CAN 2313423 PHOENIX CONTACT Répétiteur
PSI-REP-DNET CAN
2313423
PHOENIX_CONTACT
Répétiteur
Répéteur modulaire pour la séparation galvanique et l’augmentation de la portée pour DeviceNet™, SDS/CANopen®, vitesse de transmission jusqu’à 1 MBit/s. Séparation galvanique de haute qualité entre les interfaces, pour montage sur rail, alimentation 24 V DC
Répéteur modulaire pour l'isolation galvanique et l'augmentation de la portée pour DeviceNet™, SDS, CANopen®, débit pouvant atteindre 1 Mbit/s. Isolation galvanique haut de gamme entre les interfaces, montable sur rail DIN, alimentation 24 V DC
Commande industrielle API > Module de communication pour API
Sécurité et communications
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Les plus vendus
▲En savoir plus
▲Caractéristiques techniques
Remarques
| Remarque relative à l'application | |
| Remarque relative à l'application | Uniquement pour un usage industriel |
| Restriction d'utilisation | |
| Indication CCCex | L'utilisation en atmosphères explosibles est interdite en Chine. |
Propriétés du produit
| Type de produit | Convertisseur d'interface |
| MTTF | 1091 Années (SN 29500 standard, température 25 °C, cycle de travail 21 %) |
| 514 Années (SN 29500 standard, température 40 °C, cycle de travail 34,25 %) | |
| 208 Années (SN 29500 standard, température 40 °C, cycle de travail 100 %) | |
| MTBF | 823 Années (Telcordia-Standard, température 25 °C, cycle de travail 21% (5 jours par semaine, 8 heures par jour)) |
| 170 Années (Telcordia-Standard, température 40 ℃, cycle de travail 34,25 % (5 jours par semaine, 12 heures par jour)) | |
| État de la gestion des données | |
| Révision de l'article | 09 |
Propriétés électriques
| Isolation galvanique | VCC // TBUS // CAN A // CAN B |
| Puissance dissipée maximale en condition nominale | 1,32 W |
| Tension d'essai interface de données/alimentation | 1,5 kVeff(50 Hz, 1 min.) |
| Tension d'isolement assignée | 85 V DC (Selon EN/CEI 60079-7, Annexe H) |
| Alimentation | |
| Plage de tension d'alimentation | 10 V DC ... 30 V DC (via bloc de jonction à vis enfichable MINICONNEC) |
| Tension nominale d'alimentation | 24 V DC |
| Courant absorbé typique | 55 mA (24 V DC) |
| Courant max. absorbé | 80 mA |
| ≤ 2 A (Pour le fonctionnement dans un poste de liaison, via le connecteur de bus sur rail DIN) | |
| Fonction | |
| Indicateurs d'état et de diagnostic | LED : VCC (tension d'alimentation), NET A (état Mod/Net port A), NET B (état Mod/Net port B), ACT (activité / circulation des données) |
Données de sortie
| Commutation | |
| Dénomination sortie | Sortie à relais |
| Nombre de sorties | 1 |
| Type de contact | Contact NF |
| Tension de commutation minimale | 10 V DC |
| Tension de commutation maximale | 30 V DC |
| Intensité permanente limite | 500 mA |
Caractéristiques de raccordement
| Alimentation | |
| Longueur à dénuder | 7,00 mm |
| Couple de serrage | 0,56 Nm ... 0,79 Nm |
Interfaces
| Distorsion des bits en entrée | ± 35 % |
| Distorsion des bits, en sortie | < 6,25 % |
| Temporisation de bits | une longueur de télégramme (ÉTENDUE) |
| Signal | CAN |
| CANopen® | |
| DeviceNet™ | |
| Données: Interface CAN conforme à ISO/IS 11898 pour DeviceNet™, CAN, CANopen® | |
| Vitesse de transmission | ≤ 1 MBit/s (configuration via le DIP switch) |
| Type de raccordement | Borne à vis enfichable MINICONNEC |
| Nombre de voies | 2 (CAN_High / CAN_Low) |
| Distance de transmission | ≤ 5000 m (en fonction du débit des données et du protocole utilisé) |
| Nombre d'abonnés au bus | ≤ 64 (par segment de potentiel) |
| ≤ 63 (DeviceNet™, adressable logiquement) | |
| ≤ 128 (CANopen®, adressable logiquement) | |
| Résistance terminale | 124 Ω (connectable et intégré) |
| Point de connexion unifilaire rigide | 0,2 mm² ... 2,5 mm² |
| Point de connexion unifilaire souple | 0,2 mm² ... 2,5 mm² |
| Section de conducteur AWG souple max. | 14 |
| Section de conducteur souple AWG min. | 24 |
| Point de connexion unifilaire rigide AWG maxi | 14 |
| Point de connexion unifilaire rigide AWG mini | 24 |
| Longueur à dénuder | 7 mm |
| Support de transmission | Paire torsadée à deux fils, blindé |
| Procédé de transmission | CSMA/CA |
| Format de données/détrompage | Bourrage de bit, NRZ |
| Données: Interface CAN conforme à ISO/IS 11898 pour DeviceNet™, CAN, CANopen® | |
| Vitesse de transmission | ≤ 1 MBit/s (configuration via le DIP switch) |
| Type de raccordement | Borne à vis enfichable MINICONNEC |
| Nombre de voies | 2 (CAN_High / CAN_Low) |
| Distance de transmission | ≤ 5000 m (en fonction du débit des données et du protocole utilisé) |
| Nombre d'abonnés au bus | ≤ 64 (par segment de potentiel) |
| ≤ 63 (DeviceNet™, adressable logiquement) | |
| ≤ 128 (CANopen®, adressable logiquement) | |
| Résistance terminale | 124 Ω (connectable et intégré) |
| Point de connexion unifilaire rigide | 0,2 mm² ... 2,5 mm² |
| Point de connexion unifilaire souple | 0,2 mm² ... 2,5 mm² |
| Section de conducteur AWG souple max. | 14 |
| Section de conducteur souple AWG min. | 24 |
| Point de connexion unifilaire rigide AWG maxi | 14 |
| Point de connexion unifilaire rigide AWG mini | 24 |
| Support de transmission | Paire torsadée à deux fils, blindé |
| Procédé de transmission | CSMA/CA |
| Format de données/détrompage | Bourrage de bit, NRZ |
Dimensions
| Dessin coté |  |
| Largeur | 35 mm |
| Hauteur | 111 mm |
| Profondeur | 121 mm |
Indications sur les matériaux
| Couleur (Boîtiers) | vert (RAL 6021) |
| Matériau (Boîtier) | PA 6.6-FR |
Conditions environnementales et de durée de vie
| Conditions ambiantes | |
| Indice de protection | IP20 |
| Température ambiante (fonctionnement) | -20 °C ... 60 °C |
| Température ambiante (stockage/transport) | -40 °C ... 85 °C |
| Altitude | ≤ 5000 m (Restriction : voir la déclaration du fabricant concernant le fonctionnement en altitude) |
| Humidité de l'air admissible (fonctionnement) | 30 % ... 95 % (pas de condensation) |
Homologations
| CE | |
| Certificat | Conformité CE |
| ATEX | |
| Repérage | II 3 G Ex ec IIC T4 Gc |
| Certificat | PxCIF07ATEX2313533X |
| Remarque | Tenir compte des instructions d'installation particulières contenues dans la documentation. |
| UKEX | |
| Repérage | II 3 G Ex ec IIC T4 Gc |
| Certificat | PxCIMA22UKEX2313423X |
| UL, USA / Canada | |
| Repérage | 508 Listed |
| Test aux gaz nocifs | |
| Repérage | ISA-S71.04-1985 G3 Harsh Group A |
| Construction navale | |
| Repérage | DNV GL |
| Données GL DNV | |
| Temperature | B |
| Humidity | A |
| Vibration | A |
| EMC | B |
| Enclosure | Required protection according to the Rules shall be provided upon installation on board |
Données CEM
| Compatibilité électromagnétique | Conformité à la directive CEM 2014/30/UE |
| Immunité | EN 61000-6-2 |
| Emission | EN 55011 |
| Décharge électrostatique | |
| Normes/Prescriptions | EN 61000-4-2 |
| Décharge électrostatique | |
| Décharge par contact | ± 6 kV |
| Décharge dans l'air | ± 8 kV |
| Remarque | Critère B |
| Champ électromagnétique HF | |
| Normes/Prescriptions | EN 61000-4-3 |
| Champ électromagnétique HF | |
| Plage de fréquence | 80 MHz ... 3 GHz |
| Intensité champ | 10 V/m |
| Remarque | Critère A |
| Transitoires électriques rapides (en salves) | |
| Normes/Prescriptions | EN 61000-4-4 |
| Transitoires électriques rapides (en salves) | |
| Entrée | ± 2 kV |
| Signal | ± 2 kV |
| Remarque | Critère B |
| Ondes de choc (Surge) | |
| Normes/Prescriptions | EN 61000-4-5 |
| Ondes de choc (Surge) | |
| Entrée | ± 0,5 kV |
| Signal | ± 1 kV |
| Remarque | Critère B |
| Perturbations conduites | |
| Normes/Prescriptions | EN 61000-4-6 |
| Perturbations conduites | |
| Remarque | Critère A |
| Tension | 10 V |
| Émissions | |
| Normes/Prescriptions | EN 55011 |
| Remarque | Classe A, domaine d'application : industrie |
| Critères | |
| Critère A | Fonctionnement normal dans le cadre des limites fixées. |
| Critère B | Perturbation temporaire du fonctionnement, que le dispositif corrige de lui-même. |
Normes et spécifications
| Exempt de substances néfastes à l'application d'enduits | VDMA 24364:2018-05 |
Montage
| Type de montage | Montage sur rail DIN |
| Instructions de montage | Le produit est encliquetable sur tous les rails DIN de 35 mm conformes à la norme EN 60715. |
| Caractéristique | Valeur |
|---|---|
| Nombre d'interfaces matérielles Industrial Ethernet (EF003020) | 0 |
| Nombre d'interfaces matérielles PROFINET (EF006932) | 0 |
| Nombre d'interfaces matérielles en série RS-232 (EF003021) | 0 |
| Nombre d'interfaces matérielles en série RS-422 (EF003022) | 0 |
| Nombre d'interfaces matérielles en série RS-485 (EF003023) | 0 |
| Nombre d'interfaces matérielles en série TTY (EF003024) | 0 |
| Nombre d'interfaces matérielles USB (EF003025) | 0 |
| Nombre d'interfaces matérielles parallèles (EF003026) | 0 |
| Nombre d'interfaces matérielles Wireless (EF006933) | 0 |
| Nombre d'autres interfaces matérielles (EF003027) | 0 |
| Avec interface optique (EF003028) | Non |
| Standard radio Bluetooth (EF007178) | Non |
| Standard radio WLAN 802.11 (EF007179) | Non |
| Standard radio GPRS (EF008523) | Non |
| Standard radio GSM (EF008524) | Non |
| Standard radio UMTS (EF008525) | Non |
| Maître IO-Link (EF007298) | Non |
| Capacité de redondance (EF003156) | Non |
| Avec séparation de potentiel (EF003272) | Non |
| SIL conformément à IEC 61508 (EF009889) | Sans |
| Adapté aux fonctions de sécurité (EF001597) | Non |
| Niveau de performance selon EN ISO 13849-1 (EF007399) | Sans |
| Matériel associé (Ex ia) (EF004141) | Non |
| Matériel associé (Ex ib) (EF004142) | Non |
| Catégorie de protection contre les explosions pour le gaz (EF003997) | Sans |
| Catégorie de protection contre les explosions pour la poussière (EF003998) | Sans |
| Largeur (EF000008) | 35 mm |
| Hauteur (EF000040) | 111 mm |
| Profondeur (EF000049) | 121 mm |
