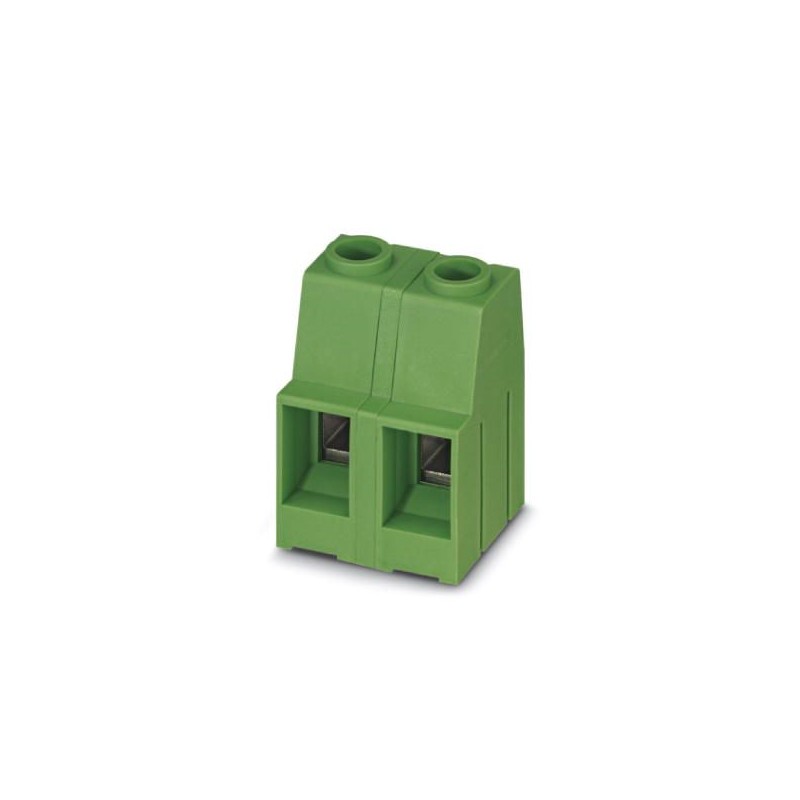

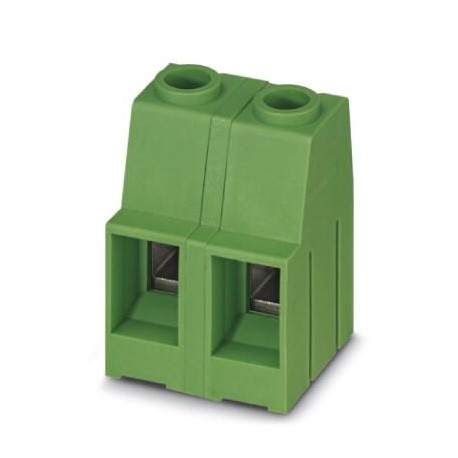

MKDSP 10HV/ 4-12,7 H1L 1774810 PHOENIX CONTACT Bornier PCB
MKDSP 10HV/ 4-12,7 H1L
1774810
PHOENIX_CONTACT
50
Bornier PCB
Bornier pour carte de circuit imprimé, courant nominal : 76 A, tension de dimensionnement (III/2) : 1000 V, section nominale : 16 mm², nombre de potentiels : 4, nombre de rangées : 1, nombre de pôles par rangée : 4, famille d’articles : MKDSP 10HV, pas : 12,7 mm, type de raccordement : Raccord à vis avec capsule de traction, méthode de serrage par vis : H1L Philipps-Reniche avec fente longitudinale, montage : Soudure à la vague, sens de connexion conducteur/carte de circuit imprimé : 0 °, couleur : vert, disposition des broches : disposition des broches linéaires doubles, longueur des broches [P] : 5 mm, nombre de broches à souder par potentiel : 2, type d’emballage : en boîte
Connecteurs PCB
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Les plus vendus
▲En savoir plus
▲Clé De Données Commerciales
| Orderkey | Million sept cent soixante quatorze mille huit cent dix |
|---|---|
| Unité d'emballage | 50 pc |
| Quantité d'ordre Minimum | 50 pc |
| Note | Fabriqués à la Commande (non-remboursable) |
| GTIN | 4046356483223 |
| Poids par Pièce (hors emballage) | 36.020 g |
| Tarif des douanes numéro | Quatre vingt cinq million trois cent soixante neuf mille dix |
| Pays d'origine | PL (Pologne) |
Dimensions
| Longueur [ l ] | 22 mm |
|---|---|
| Hauteur | 12,7 mm |
| Dimension d'un | 38,1 mm |
| Largeur [ w ] | 48.26 mm |
| Hauteur | 30.8 mm |
| Hauteur [ h ] | 35.8 mm |
| Soudez les broches [P] | 5 mm |
| Diamètre du trou | 1,5 mm |
Général
| Une gamme d'articles | MKDSP 10HV |
|---|---|
| Nominale tension de choc (III/3) | 8 kV |
| Nominale tension de choc (III/2) | 8 kV |
| Nominale tension de choc (II/2) | 6 kV |
| Tension assignée (III/3) | 1000 V |
| Tension assignée (III/2) | 1000 V |
| Tension assignée (II/2) | 1000 V |
| Connexion en acc. avec la norme | FR-VDE |
| Courant Nominal j'N | 76 Un |
| Nominale de la section transversale | 10 mm2 |
| Soudez les broches de surface | |
| Interne cylindrique gage | B6 |
| Dénudage des conducteurs | 10 mm |
| Nombre de postes | Quatre |
| Filet de vis | M4 |
| Couple de serrage min | 1.2 Nm |
| Couple de serrage max | 1,5 Nm |
Les données de connexion
| Chef de section AWG min. | Vingt |
|---|---|
| Chef de section AWG max. | Six |
| 2 conducteurs de même section transversale, solide min. | 0,5 mm2 |
| 2 conducteurs de même section transversale, solide max. | 4 mm2 |
| 2 conducteurs de même section transversale, brin min. | 0,5 mm2 |
| 2 conducteurs de même section transversale, brin max. | 4 mm2 |
| 2 conducteurs de même section transversale, brin, viroles sans manchon plastique, min. | 0,5 mm2 |
| 2 conducteurs de même section transversale, brin, viroles sans manchon plastique, max. | 2,5 mm2 |
| 2 conducteurs de même section transversale, brin, DOUBLE bagues avec manchon en plastique, min. | 0,5 mm2 |
| 2 conducteurs de même section transversale, brin, DOUBLE bagues avec manchon en plastique, max. | 6 mm2 |
L'Environnement De La Conformité Des Produits
| REACh SVHC | Plomb 7439-92-1 |
|---|---|
| La Chine RoHS | Respectueux De L'Environnement L'Utilisation De La Période = 50 |
| Pour plus de détails sur les substances dangereuses aller sur l'onglet “Téléchargements”, Catégorie “déclaration du Fabricant” |
Les Classifications
eCl@ss 4.0Vingt sept million cents quarante et une mille cents onzeeCl@ss 4.1Vingt sept million cents quarante et une mille cents neufeCl@ss 5.0Vingt sept million cents quarante et une mille cents quatre vingt dixeCl@ss 5.1Vingt sept million deux cent soixante et une mille centeCl@ss 6.0Vingt sept million deux cent soixante et une mille centeCl@ss 7.0Vingt sept million quatre cent quarante mille quatre cent uneCl@ss 8.0Vingt sept million quatre cent quarante mille quatre cent uneCl@ss 9.0Vingt sept million quatre cent quarante mille quatre cent un
UNSPSC 6.01Trente million deux cent onze mille huit cent unUNSPSC 7.0901Trente neuf million cents vingt et une mille quatre cent trente deuxUNSPSC 11Trente neuf million cents vingt et une mille quatre cent trente deuxUNSPSC 12.01Trente neuf million cents vingt et une mille quatre cent trente deuxUNSPSC 13.2Trente neuf million cents vingt et une mille quatre cent trente deux
