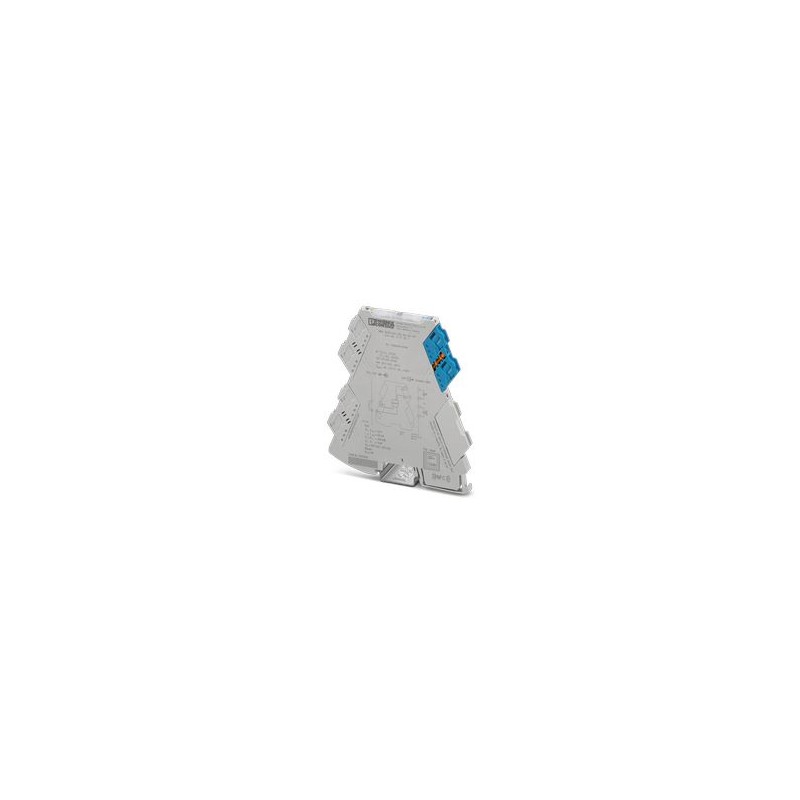

MINI MCR-EX-SD-20-25-LP 1157867 PHOENIX CONTACT Bloc de contrôle de la vanne I Ex pour activer les électrova..

Name: MINI MCR-EX-SD-20-25-LP 1157867 PHOENIX CONTACT Bloc de contrôle de la vanne I Ex pour activer les électrova..
Brand: PHOENIX_CONTACT
SKU: PHO1157867
Price: 336.66 EUR
Availability: OutOfStock

0/5 - 0 Opiniones

Référence MINI MCR-EX-SD-20-25-LP

Code 1157867

Fabricant: PHOENIX_CONTACT

Description:

Bloc de contrôle de la vanne I Ex pour activer les électrovannes avec sécurité intrinsèque dans la zone Ex. Tension sans charge : 20 V CC, limitation de courant : 25 mA, configuration standard, alimentation en boucle, niveau d’intégrité de sécurité (SIL, IEC 61508) : 3, raccord par vis

Ex i, Bloc de commande de vanne pour l’utilisation d’électrovannes à sécurité intrinsèque dans la zone Ex. Tension à vide : 20 V, limite de courant : 25 mA, Alimentation par boucle, Niveau d’intégrité de sécurité (SIL, IEC61508) : 3, Raccord vissé

Ex i-Bloc de commande de vanne pour le pilotage d'électrovannes à sécurité intrinsèque dans une zone ATEX. tension en circuit ouvert: 20 V DC, limitation de courant: 25 mA, Configuration standard, auto-alimenté, Safety Integrity Level (SIL, IEC 61508): 3, Raccordement vissé

Plus de détails

Catégories:
Détecteurs > Amplificateur séparateur

Interface

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT

Garantie, réparation et dévolution.

Prix total: $414.01

Prix unitaire: $414.01

Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Remises supplémentaires pour les clients enregistrés. Inscrivez-vous et les prix seront mis à jour.

Calculer le prix par quantité

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Produits consultés

Les plus vendus

▲

En savoir plus

▲

Caractéristiques techniques

Propriétés du produit

Type de produit	Bloc de commande de vanne
Gamme de produits	MINI Analog Pro

Propriétés électriques

Isolation galvanique
Catégorie de surtension	II (≤ 5000 m)
Degré de pollution	2 (≤ 5000 m)
Isolation galvanique Entrée/sortie CEI/EN 61010-1
Normes/Prescriptions	CEI/EN 61010-1
Tension d'isolement assignée	300 V_eff
Tension d'essai	2,5 kV AC (50 Hz, 60 s)
Isolant	isolation double / renforcée
Isolation galvanique Entrée/sortie CEI/EN 60079-11
Normes/Prescriptions	CEI/EN 60079-11
Tension d'isolement assignée	265 V_eff
Isolation galvanique Entrée/sortie CEI/EN 60079-7
Normes/Prescriptions	CEI/EN 60079-7
Tension d'isolement assignée	251 V_eff
Alimentation
Plage de tension d'alimentation	alimentation par boucle, aucune alimentation externe nécessaire
Consommation de puissance	< 1 W

Données d'entrée

Signal: Tension
Nombre d'entrées	1
Signal d'entrée tension	19,2 V DC ... 30 V DC (24 V DC, -20 % ... +25 %)

Données de sortie

Signal: Tension
Nombre de sorties	1
Tension de sortie	≥ 9,6 V DC (25 mA)
Résistance de sortie	≥ 413 Ω (Résistance interne R_i)
Limitation du courant	> 25 mA
Temps de réponse	< 50 ms
Tension de marche à vide	> 20 V DC
Protection contre les courts-circuits	oui

Caractéristiques de raccordement

Section du conducteur AWG	(conversion selon CEI)
Type de raccordement	Raccordement vissé
Longueur à dénuder	10 mm
Filetage vis	M3
Section de conducteur rigide	0,2 mm² ... 1,5 mm² (avec embout)
Section de conducteur rigide		0,14 mm² ... 2,5 mm² (sans embout)
Section de conducteur souple	0,14 mm² ... 2,5 mm²
Section conduct. AWG	24 ... 12 (souple)
Couple de serrage	0,5 Nm ... 0,6 Nm

Données Ex

Installation Ex (EPL)	Gc
Installation Ex (EPL)		Div. 2
Circuits électriques Ex i (EPL)	Ga
		Da
		Ma
		Div. 1
Données relatives à la technique de sécurité
Inductance interne max. L_i	négligeable
Capacité interne max. C_i	11 nF
Tension de sortie max. U_o	24 V
Courant de sortie max. I_o	59 mA
Puissance de sortie max. P_o	354 mW
Tension maximale de sécurité U_m	253 V AC
Tension maximale de sécurité U_m		125 V DC
IIA (circuit simple): Inductance extérieure maximale Lo / Capacité extérieure maximale C_o	70 mH / 3,33 µF
IIB/IIIC (circuit simple): Inductance extérieure maximale Lo / Capacité extérieure maximale C_o	30 mH / 919 nF
IIC (circuit simple): Inductance extérieure maximale Lo / Capacité extérieure maximale C_o	10 mH / 114 nF
I (circuit simple): Inductance extérieure maximale Lo / Capacité extérieure maximale C_o	90 mH / 5,23 µF

Dimensions

Largeur	6,2 mm
Hauteur	109,81 mm
Profondeur	119,2 mm

Conditions environnementales et de durée de vie

Conditions ambiantes
Indice de protection	IP20
Température ambiante (fonctionnement)	-40 °C ... 70 °C
Température ambiante (stockage/transport)	-40 °C ... 85 °C
Humidité de l'air admissible (fonctionnement)	5 % ... 95 % (pas de condensation)
Hauteur d'utilisation (CEI/EN 61010-1)
Plage de hauteurs	> 2000 m ... 3000 m
Température ambiante (fonctionnement)	-40 °C ... 63 °C
Tension d'isolement assignée	300 V_eff(Entrée/sortie)
Isolant	isolation double / renforcée
Hauteur d'utilisation (CEI/EN 61010-1)
Plage de hauteurs	> 3000 m ... 4000 m
Température ambiante (fonctionnement)	-40 °C ... 56 °C
Tension d'isolement assignée	300 V_eff(Entrée/sortie)
Isolant	isolation double / renforcée
Hauteur d'utilisation (CEI/EN 61010-1)
Plage de hauteurs	> 4000 m ... 5000 m
Température ambiante (fonctionnement)	-40 °C ... 49 °C
Tension d'isolement assignée	150 V_eff(Entrée/sortie)
Isolant	isolation double / renforcée
Hauteur d'utilisation (CEI/EN 60079-11)
Plage de hauteurs	> 2000 m ... 3000 m
Température ambiante (fonctionnement)	-40 °C ... 63 °C
Tension maximale de sécurité U_m	121 V AC
Tension maximale de sécurité U_m		110 V DC
Tension d'isolement assignée	150 V_eff(Entrée/sortie)
Hauteur d'utilisation (CEI/EN 60079-11)
Plage de hauteurs	> 3000 m ... 4000 m
Température ambiante (fonctionnement)	-40 °C ... 56 °C
Tension maximale de sécurité U_m	33 V AC/DC
Tension d'isolement assignée	60 V_eff(Entrée/sortie)
Hauteur d'utilisation (CEI/EN 60079-11)
Plage de hauteurs	> 4000 m ... 5000 m
Température ambiante (fonctionnement)	-40 °C ... 49 °C
Tension maximale de sécurité U_m	33 V AC/DC
Tension d'isolement assignée	60 V_eff(Entrée/sortie)
Hauteur d'utilisation (CEI/EN 60079-7)
Plage de hauteurs	> 2000 m ... 3000 m
Température ambiante (fonctionnement)	-40 °C ... 63 °C
Tension d'isolement assignée	162 V_eff(Entrée/sortie)
Hauteur d'utilisation (CEI/EN 60079-7)
Plage de hauteurs	> 3000 m ... 4000 m
Température ambiante (fonctionnement)	-40 °C ... 56 °C
Tension d'isolement assignée	60 V_eff(Entrée/sortie)
Hauteur d'utilisation (CEI/EN 60079-7)
Plage de hauteurs	> 4000 m ... 5000 m
Température ambiante (fonctionnement)	-40 °C ... 49 °C
Tension d'isolement assignée	60 V_eff(Entrée/sortie)

Homologations

CE
Certificat	Conformité CE
ATEX
Repérage	 II (1) G [Ex ia Ga] IIC
		 II (1) D [Ex ia Da] IIIC
		 II 3 (1) G Ex ec [ia Ga] IIC T4 Gc
		 I (M1) [Ex ia Ma] I
Certificat	TÜV 21 ATEX 8651 X
IECEx
Repérage	[Ex ia Ga] IIC
		[Ex ia Da] IIIC
		Ex ec [ia Ga] IIC T4 Gc
		[Ex ia Ma] I
Certificat	IECEx TUR 21.0043 X
UKCA Ex (UKEX)
Repérage	 II (1) G [Ex ia Ga] IIC
		 II (1) D [Ex ia Da] IIIC
		 II 3 (1) G Ex ec [ia Ga] IIC T4 Gc
		 I (M1) [Ex ia Ma] I
Certificat	TÜV 21 UKEX 7021 X
CCC / China-Ex
Repérage	[Ex ia Ga] IIC
		[Ex ia Da] IIIC
		Ex ec [ia Ga] IIC T4 Gc
Certificat	2023122310116238
UL, USA / Canada
Repérage	UL 61010-2-201
Safety Integrity Level (SIL, IEC 61508)
Repérage	3

Données CEM

Immunité	CEI/EN 61000-6-2
Immunité		CEI/EN 61326-3-2
Compatibilité électromagnétique	Contrôlé selon les normes et dispositions suivantes : EN 61326-1 utilisation dans le secteur industriel, NAMUR NE 21
Emission	CEI/EN 61000-6-4

Normes et spécifications

GB Standard
Normes/Prescriptions	GB/T 3836.1
		GB/T 3836.3
		GB/T 3836.4

ETIM for 1157867 Détecteurs (EC002653)
Caractéristique	Valeur
Nombre de plages d'entrée -60 mV ... +60 mV (EF006927)	0
Nombre de plages d'entrée -100 mV ... +100 mV (EF006912)	0
Nombre de plages d'entrée -300 mV ... +300 mV (EF006920)	0
Nombre de plages d'entrée -500 mV ... +500 mV (EF006926)	0
Nombre de plages d'entrée -1 V ... +1 V (EF006906)	0
Nombre de plages d'entrée -2 V ... +2 V (EF006913)	0
Nombre de plages d'entrée -2,5 V ... +2,5 V (EF006915)	0
Nombre de plages d'entrée -5 V ... +5 V (EF006923)	0
Nombre de plages d'entrée -10 V ... +10 V (EF006909)	0
Nombre de plages d'entrée -20 V ... +20 V (EF006917)	0
Nombre de plages d'entrée 0 mV ... 60 mV (EF006905)	0
Nombre de plages d'entrée 0 mV ... 100 mV (EF006893)	0
Nombre de plages d'entrée 0 mV ... 200 mV (EF006898)	0
Nombre de plages d'entrée 0 mV ... 300 mV (EF006901)	0
Nombre de plages d'entrée 0 mV ... 500 mV (EF006904)	0
Nombre de plages d'entrée 0 V ... 1 V (EF006890)	0
Nombre de plages d'entrée 0 V ... 2 V (EF006894)	0
Nombre de plages d'entrée 0 V ... 2,5 V (EF006895)	0
Nombre de plages d'entrée 0 V ... 5 V (EF006903)	0
Nombre de plages d'entrée 0 V ... 10 V (EF006892)	0
Nombre de plages d'entrée 0 V ... 20 V (EF006897)	0
Nombre de plages d'entrée 0 V ... 24 V (EF006899)	0
Nombre de plages d'entrée 0 V ... 30 V (EF006900)	0
Nombre de plages d'entrée 1 V ... 5 V (EF006907)	0
Nombre de plages d'entrée 2 V ... 10 V (EF006914)	0
Nombre de plages d'entrée +5 V ... -5 V (EF006889)	0
Nombre de plages d'entrée +10 V ... -10 V (EF006888)	0
Nombre de plages d'entrée 5 V ... 0 V (EF006924)	0
Nombre de plages d'entrée 5 V ... 1 V (EF006925)	0
Nombre de plages d'entrée 10 V ... 0 V (EF006910)	0
Nombre de plages d'entrée 10 V ... 2 V (EF006911)	0
Nombre de plages d'entrée 0 mA ... 5 mA (EF006902)	0
Nombre de plages d'entrée 0 mA ... 10 mA (EF006891)	0
Nombre de plages d'entrée 0 mA ... 20 mA (EF006896)	0
Nombre de plages d'entrée 4 mA ... 20 mA (EF006921)	0
Nombre de plages d'entrée -5 mA ... +5 mA (EF006922)	0
Nombre de plages d'entrée -10 mA ... +10 mA (EF006908)	0
Nombre de plages d'entrée -20 mA ... +20 mA (EF006916)	0
Nombre de plages d'entrée 20 mA ... 0 mA (EF006918)	0
Nombre de plages d'entrée 20 mA ... 4 mA (EF006919)	0
Nombre de plages de sortie -60 mV ... +60 mV (EF006880)	0
Nombre de plages de sortie -100 mV ... +100 mV (EF006865)	0
Nombre de plages de sortie -300 mV ... +300 mV (EF006873)	0
Nombre de plages de sortie -500 mV ... +500 mV (EF006879)	0
Nombre de plages de sortie -1 V ... +1 V (EF006859)	0
Nombre de plages de sortie -2 V ... +2 V (EF006866)	0
Nombre de plages de sortie -2,5 V ... +2,5 V (EF006868)	0
Nombre de plages de sortie -5 V ... +5 V (EF006876)	0
Nombre de plages de sortie -10 V ... +10 V (EF006862)	0
Nombre de plages de sortie -20 V ... +20 V (EF006870)	0
Nombre de plages de sortie 0 mV ... 60 mV (EF006858)	0
Nombre de plages de sortie 0 mV ... 100 mV (EF006846)	0
Nombre de plages de sortie 0 mV ... 200 mV (EF006851)	0
Nombre de plages de sortie 0 mV ... 300 mV (EF006854)	0
Nombre de plages de sortie 0 mV ... 500 mV (EF006857)	0
Nombre de plages de sortie 0 V ... 1 V (EF006843)	0
Nombre de plages de sortie 0 V ... 2 V (EF006847)	0
Nombre de plages de sortie 0 V ... 2,5 V (EF006848)	0
Nombre de plages de sortie 0 V ... 5 V (EF006856)	0
Nombre de plages de sortie 0 V ... 10 V (EF006845)	0
Nombre de plages de sortie 0 V ... 20 V (EF006850)	0
Nombre de plages de sortie 0 V ... 24 V (EF006852)	0
Nombre de plages de sortie 0 V ... 30 V (EF006853)	0
Nombre de plages de sortie 1 V ... 5 V (EF006860)	0
Nombre de plages de sortie 2 V ... 10 V (EF006867)	0
Nombre de plages de sortie +5 V ... -5 V (EF006842)	0
Nombre de plages de sortie +10 V ... -10 V (EF006841)	0
Nombre de plages de sortie 5 V ... 0 V (EF006877)	0
Nombre de plages de sortie 5 V ... 1 V (EF006878)	0
Nombre de plages de sortie 10 V ... 0 V (EF006863)	0
Nombre de plages de sortie 10 V ... 2 V (EF006864)	0
Nombre de plages de sortie 0 mA ... 5 mA (EF006855)	0
Nombre de plages de sortie 0 mA ... 10 mA (EF006844)	0
Nombre de plages de sortie 0 mA ... 20 mA (EF006849)	0
Nombre de plages de sortie 4 mA ... 20 mA (EF006874)	0
Nombre de plages de sortie -5 mA ... +5 mA (EF006875)	0
Nombre de plages de sortie -10 mA ... +10 mA (EF006861)	0
Nombre de plages de sortie -20 mA ... +20 mA (EF006869)	0
Nombre de plages de sortie 20 mA ... 0 mA (EF006871)	0
Nombre de plages de sortie 20 mA ... 4 mA (EF006872)	0
Sortie de signalisation de défaut (EF007499)	Non
À sécurité intrinsèque selon EN 60947-5-6 NAMUR (EF007112)	Non
Hauteur (EF000040)	109.81 mm
Largeur (EF000008)	6.2 mm
Profondeur (EF000049)	119.2 mm
Puissance absorbée (EF000346)	1 W
Température de fonctionnement (EF002393)	-40 °C
Finition du raccordement électrique (EF003961)	Borne à vis
Type de montage (EF000003)	Barre profilée fixation à vis
Classe de protection (IP) (EF005474)	IP20

Datasheet - PDF

▲

Titre:	Taille:	Type:
PDF CATALOGUE PHOENIX TECHNIQUES DINTERFACE FR.pdf	29 Mbytes

Commentaires: (0) ▲

Aucun commentaire sur le produit encore.

Écrire commentaire

Écrire commentaire

Sous forme de peau

Score:
Nom:
Email:
Titre:
Commentaire:
Recommandez-vous acheter ce produit? Oui Non

	Écrire commentaire

Derniers commentaires de nos clients

Toutes les évaluations que nous recevons des articles que nous proposons sont réels et vérifiés. Un petit geste, mais très précieux. Je vous remercie pour cette minute que vous passez à nous laisser votre avis et note sur les produits, car il nous aide à continuer à améliorer et à offrir encore plus la qualité de service.

5 / 5 merci beaucoup

— sotitradim 2025-11-29
Évaluation des clients:

Produit: SL20,MNM,IP42,300lm,1H SL2MNM42H1C EATON ELEC
4 / 5 Amazing to use it

— B rahul 2025-10-04
Évaluation des clients:

Produit: 661601 LEGRAND URA21LED 70LM 1H IP42 NP
5 / 5 good

— B rahul 2025-09-18
Évaluation des clients:

Produit: 31295 WÖHNER Support fusible classe CC 1
5 / 5 Usefull product

— B rahul 2025-09-18
Évaluation des clients:

Produit: 2CSF202004R1250 ABB FH202 AC-25 / 0.03 r&eacu
