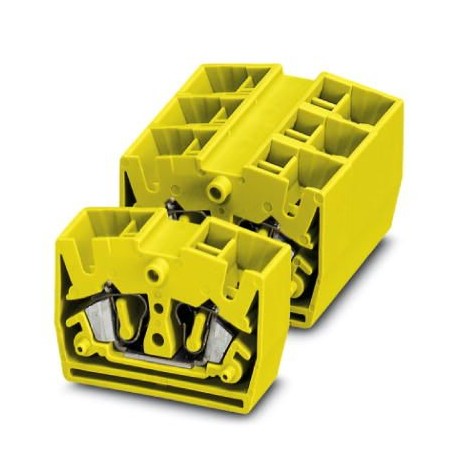

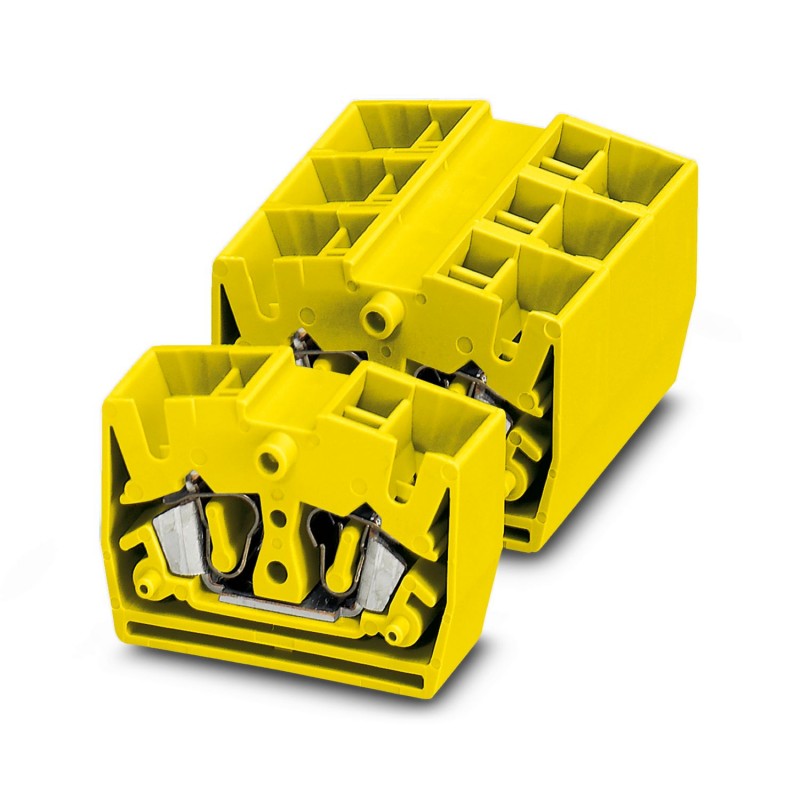

MSDB 2,5-M YE 3244290 PHOENIX CONTACT Mini bloc de jonction de traversée
MSDB 2,5-M YE
3244290
PHOENIX_CONTACT
50
Mini bloc de jonction de traversée
Mini-bornier, tension nominale : 800 V, courant nominal : 24 A, nombre de connexions : 4, type de connexion : Raccord à ressort, 1er étage, Section dimensionnelle : 2,5 mm², section : 0,08 mm² - 4 mm², type d’installation : montage direct avec une bride, couleur : jaune
Bloc de jonction miniature, tension nominale: 800 V, intensité nominale: 24 A, nombre de connexions: 4, type de raccordement: Raccordement à ressort, 1er étage, Section de référence: 2,5 mm2, section : 0,08 mm2 - 4 mm2, type de montage: Montage direct avec bride, coloris: jaune
Blocs de jonction > Bloc de jonction traversant
Terminaux
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Les plus vendus
▲En savoir plus
▲| Type de produit | Bloc de jonction miniature |
| Nombre de connexions | 4 |
| Nombre de rangées | 1 |
| État de la gestion des données | |
| Révision de l'article | 06 |
| Propriétés d'isolation | |
| Catégorie de surtension | III |
| Degré de pollution | 3 |
| Tension de tenue aux chocs assignée | 8 kV |
| Puissance dissipée maximale en condition nominale | 0,77 W |
| Nombre de raccordements par étage | 2 |
| Section nominale | 2,5 mm² |
| 1er étage | |
| Longueur à dénuder | 8 mm |
| Gabarit | A3 |
| Connexion selon la norme | CEI 60947-7-1 |
| Section de conducteur rigide | 0,08 mm² ... 4 mm² |
| Section du conducteur AWG | 28 ... 12 (conversion selon CEI) |
| Section de conducteur souple | 0,08 mm² ... 2,5 mm² |
| Section de conducteur souple [AWG] | 28 ... 14 (conversion selon CEI) |
| Section de conducteur flexible (embout sans douille en plastique) | 0,14 mm² ... 2,5 mm² |
| Section de conducteur flexible (embout avec douille en plastique) | 0,14 mm² ... 2,5 mm² |
| 2 conducteurs souples de même section avec embout TWIN et douille en plastique | 0,5 mm² |
| Int. nom. | 24 A |
| Courant de charge maximal | 30 A (pour une section de conducteur de 4 mm²) |
| Tension nominale | 800 V |
| Section nominale | 2,5 mm² |
| Connexion selon la norme | CEI/EN 60079-7 |
| Données assignées (ATEX/IECEx) | |
| Repérage | II 2 G Ex eb IIC Gb |
| Plage de température de service | -60 °C ... 110 °C |
| Accessoires homologués Ex | 3024177 D-MZB 1,5 |
| 3024180 D-MSB 1,5-F | |
| 1204517 SZF 1-0,6X3,5 | |
| Liste ponts | Pont d'insertion / ESB 2-MZDB / 3029703 |
| Données de pontage | 21 A / 2,5 mm² |
| Augmentation de température Ex | 40 K (21,3 A / 2,5 mm²) |
| Tension assignée d'isolement lors du montage sur profilé | 630 V |
| Tension assignée d'isolement lors du montage direct sur une surface de montage | 500 V |
| Sortie | (permanent) |
| Étage Ex Généralités | |
| Tension de référence lors du montage sur profilé | 690 V |
| Tension de référence lors du montage direct sur une surface de montage | 550 V |
| Courant de référence | 21 A |
| Courant de charge maximal | 26 A |
| Résistance de contact | 0,87 mΩ |
| Caractéristiques raccordement Ex Généralités | |
| Section nominale | 2,5 mm² |
| Section assignée AWG | 14 |
| Capacité de raccordement rigide | 0,08 mm² ... 4 mm² |
| Capacité de raccordement AWG | 28 ... 12 |
| Capacité de raccordement flexible | 0,08 mm² ... 2,5 mm² |
| Capacité de raccordement AWG | 28 ... 14 |
| Largeur | 10,4 mm |
| Largeur de couvercle | 4 mm |
| Hauteur | 32 mm |
| Profondeur | 22 mm |
| Couleur | jaune (RAL 1018) |
| Classe d'inflammabilité selon UL 94 | V0 |
| Groupe d'isolant | I |
| Matériau isolant | PA |
| Utilisation d'un isolant statique au froid | -60 °C |
| Indice de température matériau isolant (DIN EN 60216-1 (VDE 0304-21)) | 130 °C |
| Indice relatif température matériau isolant (Elec. ; UL 746 B) | 130 °C |
| Protection anti-incendie pour véhicules ferroviaires (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Protection anti-incendie pour véhicules ferroviaires (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Protection anti-incendie pour véhicules ferroviaires (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Protection anti-incendie pour véhicules ferroviaires (DIN EN 45545-2) R26 | HL 1 - HL 3 |
| Émission de chaleur calorimétrique NFPA 130 (ASTM E 1354) | 28 MJ/kg |
| Inflammabilité en surface NFPA 130 (ASTM E 162) | réussi |
| Densité de gaz de combustion optique spécifique NFPA 130 (ASTM E 662) | réussi |
| Toxicité des gaz de combustion NFPA 130 (SMP 800C) | réussi |
| Caractéristiques mécaniques | |
| Paroi latérale ouverte | oui |
| Conditions ambiantes | |
| Température ambiante (fonctionnement) | -60 °C ... 110 °C (Plage de température de service, auto-échauffement compris, température de service max. à court terme, voir RTI Elec.) |
| Température ambiante (stockage/transport) | -25 °C ... 60 °C (pour une période limitée, pas plus de 24 h, de -60 à +70 °C) |
| Température ambiante (montage) | -5 °C ... 70 °C |
| Température ambiante (confirmation) | -5 °C ... 70 °C |
| Humidité de l'air admissible (fonctionnement) | 20 % ... 90 % |
| Humidité de l'air admissible (stockage/transport) | 30 % ... 70 % |
| Connexion selon la norme | CEI 60947-7-1 |
| CEI/EN 60079-7 |
| Type de montage | Montage direct avec bride |
| Caractéristique | Valeur |
|---|---|
| Section de conducteur connectable à fil fin sans embout de câble (EF007341) | 0.08 mm² |
| Section de conducteur connectable à fil fin avec embout de câble (EF007339) | 0.14 mm² |
| Section de conducteur connectable monofilaire (EF007337) | 0.08 mm² |
| Courant assigné In (EF008250) | 24 A |
| Tension assignée (EF000228) | 800 V |
| Finition raccordement électrique 1 (EF002526) | Raccordement par borne à ressort |
| Finition raccordement électrique 2 (EF002527) | Raccordement par borne à ressort |
| Nombre de positions de serrage par étage (EF002660) | 2 |
| Adapté aux matériaux conducteurs (EF012572) | Aluminium/cuivre |
| Matériau du corps isolant (EF007543) | Autre |
| Température de fonctionnement (EF002393) | -60 °C |
| Classe d'inflammabilité du matériau isolant selon UL 94 (EF002521) | V0 |
| Largeur (EF000008) | 10.4 mm |
| Hauteur (EF000040) | 32 mm |
| Profondeur (EF000049) | 22 mm |
| Plaque de fermeture requise (EF002525) | Oui |
| Couleur (EF000007) | Jaune |
| Étages reliés à l'intérieur (EF002661) | Oui |
