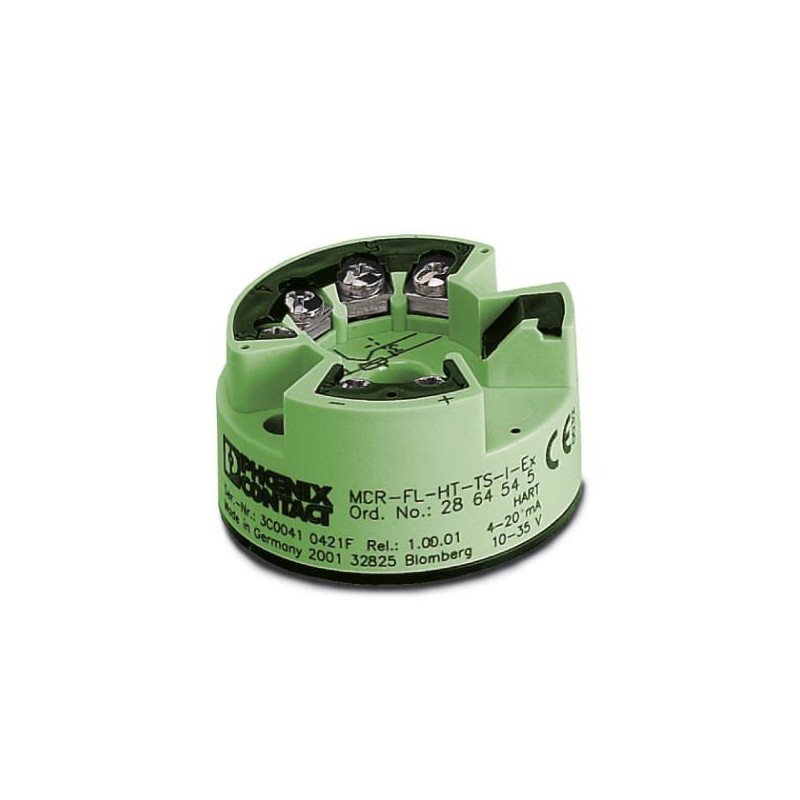

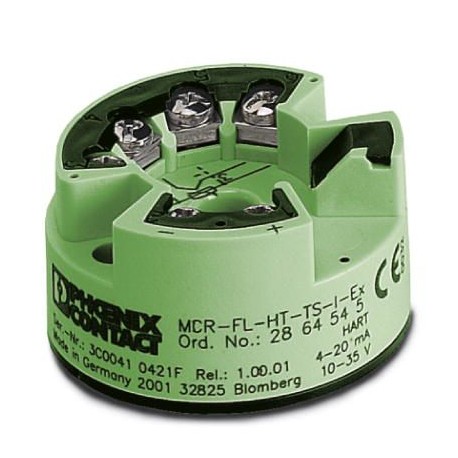

MCR-FL-HT-TS-I-EX 2864545 PHOENIX CONTACT Convertisseurs pour tête de capteur
MCR-FL-HT-TS-I-EX
2864545
PHOENIX_CONTACT
Convertisseurs pour tête de capteur
Interface
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
En savoir plus
▲Données commerciales
| Code de commande | 2864545 |
|---|---|
| Unité de conditionnement | 1 pcs |
| Remarque | Fabrication à la commande (pas de reprise) |
| Page catalogue | Page 188 (C-5-2017) |
| GTIN | 4017918893200 |
| Poids par pièce (hors emballage) | 0,078 KGM |
| Numéro du tarif douanier | 85437090 |
| Pays d'origine | DE (Allemagne) |
Données d'entrée
| Configurable/programmable | oui, programmable |
|---|---|
| Types de capteurs utilisables (RTD) | Pt, Ni (100, 500, 1000) ; étendue de mesure min. 10 K |
| Types de capteurs utilisables (TC) | B, C, D, E, J, K, L, N, R, S, T, U ; étendue de mesure min. 50 K/500 K |
| Technique de raccordement | 2, 3 ou 4 fils |
| Plage de signal d'entrée | 10 Ω ... 400 Ω (plage de mesure min. 10 Ω) |
| 10 Ω ... 2000 Ω (plage de mesure min. 100 Ω) | |
| -10 mV ... 75 mV (Plage de mesure min. 5 mV) |
Données de sortie
| Configurable/programmable | oui, programmable |
|---|---|
| Signal de sortie courant | 4 mA ... 20 mA |
| 20 mA ... 4 mA | |
| Signal de sortie courant maximal | ≤ 23 mA |
| Courant de sortie en cas de court-circuit | ≤ 3,6 mA ou ≥ 21 mA (réglable, ne convient pas aux thermocouples) |
| Courant de sortie en cas de rupture de fil | ≤ 3,6 mA ou ≥ 21 mA (réglable) |
| Plage de courant de sortie en cas de dépassement de la plage de mesure dans les deux sens | 3,8 mA ... 20,5 mA (Croissance / décroissance linéaire) |
| Charge/charge de sortie Sortie courant | ≤ 630 Ω (pour UV = 24 V, Ualimentation- 10 V / 0,023 A) |
| Configurable/programmable | non |
Alimentation
| Dénomination | auto-alimenté |
|---|---|
| Plage de tension d'alimentation | 12 V DC ... 30 V DC |
| Courant max. absorbé | < 3,5 mA |
Caractéristiques de raccordement
| Section de conducteur rigide min. | 0,2 mm² |
|---|---|
| Section de conducteur rigide max. | 1,75 mm² |
| Section de conducteur souple min. | 0,2 mm² |
| Section de conducteur souple max. | 1,75 mm² |
| Section du conducteur AWG min. | 24 |
| Section du conducteur AWG max. | 15 |
| Longueur à dénuder | 8 mm |
| Filetage vis | M3 |
| Type de raccordement | Raccordement vissé |
| Couple de serrage min. | 0,5 Nm |
| Couple de serrage max. | 0,6 Nm |
Généralités
| Réponse indicielle (10-90 %) | < 2 s |
|---|---|
| Temporisation à l'enclenchement | 6 s |
| Configuration | via protocole HART |
| Classe d'inflammabilité selon UL 94 | V0 |
| Normes/Prescriptions | Recommandation NAMUR NE 21 |
| Matériau du boîtier | Polycarbonate PC |
| Coloris | vert |
| Surveillance de la ligne | NE 43 |
| Conformité | Conformité CE |
| ATEX | II 1 G bzw. II 2 G Ex ia IIC T6/T5/T4 |
| UL, USA/Canada | cULus |
| Sécurité fonctionnelle (SIL) | SIL 2 |
| SIL | 2 |
Données relatives à la sécurité
| Tension de sortie max. Uo | 5 V DC |
|---|---|
| Courant de sortie max. Io | 5,4 mA |
| Puissance de sortie max. Po | 6,6 mW |
| Température ambiante max. | Catégorie 1 : T4 = 60 °C, T5 = 50 °C, T6 = 40 °C |
| Groupe | IIA |
| Inductance extérieure maximale Lo | 100 mH |
| Capacité extérieure maximale Co | 9,9 µF |
| Groupe | IIB |
| Inductance extérieure maximale Lo | 100 mH |
| Capacité extérieure maximale Co | 9,9 µF |
| Groupe | IIC |
| Inductance extérieure maximale Lo | 100 mH |
| Capacité extérieure maximale Co | 2 µF |
| Tension maximale de sécurité Um | 250 V |
Normes et spécifications
| Normes/Prescriptions | Recommandation NAMUR NE 21 |
|---|---|
| Classe d'inflammabilité selon UL 94 | V0 |
| Conformité | Conformité CE |
| ATEX | II 1 G bzw. II 2 G Ex ia IIC T6/T5/T4 |
| UL, USA/Canada | cULus |
| Groupe | IIA |
| IIB | |
| IIC |
Environmental Product Compliance
| China RoHS | Période d'utilisation conforme : illimitée = EFUP-e |
|---|---|
| Aucune substance dangereuse dépassant les valeurs seuils ; |
Classifications
eCl@ss 4.027210120eCl@ss 4.127210120eCl@ss 5.027210120eCl@ss 5.127200200eCl@ss 6.027200200eCl@ss 7.027200206eCl@ss 8.027200206eCl@ss 9.027210129
