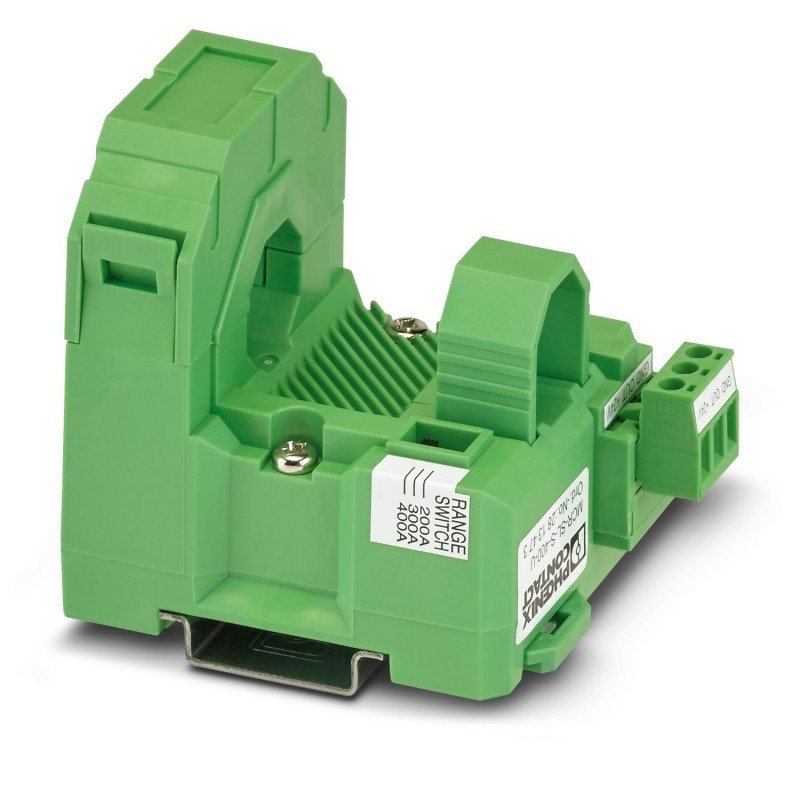

PHOENIX_CONTACT MCR-SL-S-400-U 2813473 - Image 1

Les images sont à titre illustratif. Svp, révisez la fiche technique.

MCR-SL-S-400-U 2813473 PHOENIX CONTACT Convertisseur de courant

Référence: MCR-SL-S-400-U

Code: 2813473

Fabricant: PHOENIX_CONTACT

Description:

Convertisseur de courant
Convertisseur de courant MCR, pour la mesure des courants alternatifs sinusoïdaux et non sinusoïdaux, courant d’entrée 0...400 A, tension de sortie 0... (5) 10 V

Catégories:

  • Détecteurs > Transducteur de courant
  • PHOENIX_CONTACT > Interface

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT

  • En savoir plus
  • ETIM
  • PDF
  • Commentaires
Garantie, réparation et dévolution.

Prix unitaire: 277,45 €

Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant).

Calculer le prix par quantité

QuantitéPrix

Délai standard: 2-3 semaines.

  • Ces délais sont estimatifs et peuvent varier une fois la commande de l'article traitée.

DERNIÈRE CONSULTÉS

EN SAVOIR PLUS

Données commerciales

Code de commande2813473
Unité de conditionnement1 pcs
Page cataloguePage 394 (IF-2009)
GTIN4046356043656
Poids par pièce (hors emballage)0,148 KGM
Numéro du tarif douanier85437090
Pays d'origineJP (Japon)

Cotes

Conducteur rond primaire (diamètre)18,5 mm
Largeur55 mm
Hauteur85 mm
Profondeur70,5 mm

Conditions d'environnement

Température ambiante (fonctionnement)-20 °C ... 60 °C

Données d'entrée

EntréeEntrée de mesure de courant
Plage de courant d'entrée0 A ... 400 A (0 ... 200/300/400 A)
Seuil de déclenchement1 % (de la déviation maximale)
Plage de réglage courant d'entrée min.0 A ... 200 A
Plage de réglage courant d'entrée max.0 A ... 400 A
Surintensité max. admissibleen fonction du conducteur enfiché
Courant de choc max. admissibleen fonction du conducteur enfiché
Plage de mesure de la fréquence30 Hz ... 6000 Hz

Données de sortie

Dénomination sortieSortie tension
Signal de sortie tension0 V ... 10 V
0 V ... 5 V
Tension de sortie max.(0 V ...10 V) 14 V, (0 V ... 5 V) 7 V
Charge/charge de sortie Sortie tension≥ 10 kΩ

Sortie de couplage

Dénomination sortieaucune sortie de couplage

Alimentation

Plage de tension d'alimentation20 V DC ... 30 V DC
Courant max. absorbé< 30 mA

Caractéristiques de raccordement

Type de raccordementRaccordement vissé enfichable
Section de conducteur rigide min.0,2 mm²
Section de conducteur rigide max.2,5 mm²
Section du conducteur AWG min.24
Section du conducteur AWG max.14
Section de conducteur souple min.0,2 mm²
Section de conducteur souple max.2,5 mm²
Longueur à dénuder8 mm
Filetage visM3

Généralités

Erreur de transmission max.< 1 % (de la déviation maximale)
Coefficient de température max.< 0,035 %/K
Réponse indicielle (10-90 %)< 340 ms
Catégorie de surtensionIII
Degré de pollution2
Tension d'isolement assignée300 V AC (par rapport à la terre)
Tension d'essai entrée/sortie5 kV (50 Hz, 1 min)
Colorisvert
Matériau du boîtierPolyamide PA non renforcé
Emplacement pour le montageindifférent
ConformitéConformité CE
UL, USA/CanadaUL/C-UL Listed UL 508
Couple de serrage0,5 Nm ... 0,6 Nm (4,4 ... 5,31 lbf-in.)

Normes et spécifications

ConformitéConformité CE
UL, USA/CanadaUL/C-UL Listed UL 508

Environmental Product Compliance

China RoHSPériode d'utilisation conforme (EFUP) : 25 ans ;
La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses.

Classifications

ETIM for 2813473 Détecteurs (EC002475)

Nom de la caractéristiquePlage de mesure de valeurs initiales, courant (EF008198)
Valeur de la caractéristique0 A
Nom de la caractéristiquePlage de mesure de valeurs finales, courant (EF008266)
Valeur de la caractéristique400 A
Nom de la caractéristiqueFinition de la solution analogique (EF003958)
Valeur de la caractéristiqueAutre
Nom de la caractéristiqueFonction de configuration intégrée (EF003064)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueAvec sortie de commutation (EF005225)
Valeur de la caractéristiqueNon
