PHOENIX_CONTACTInterfaceMCR-SL-S-200-U 2813460 PHOENIX CONTACT Convertisseur de courant

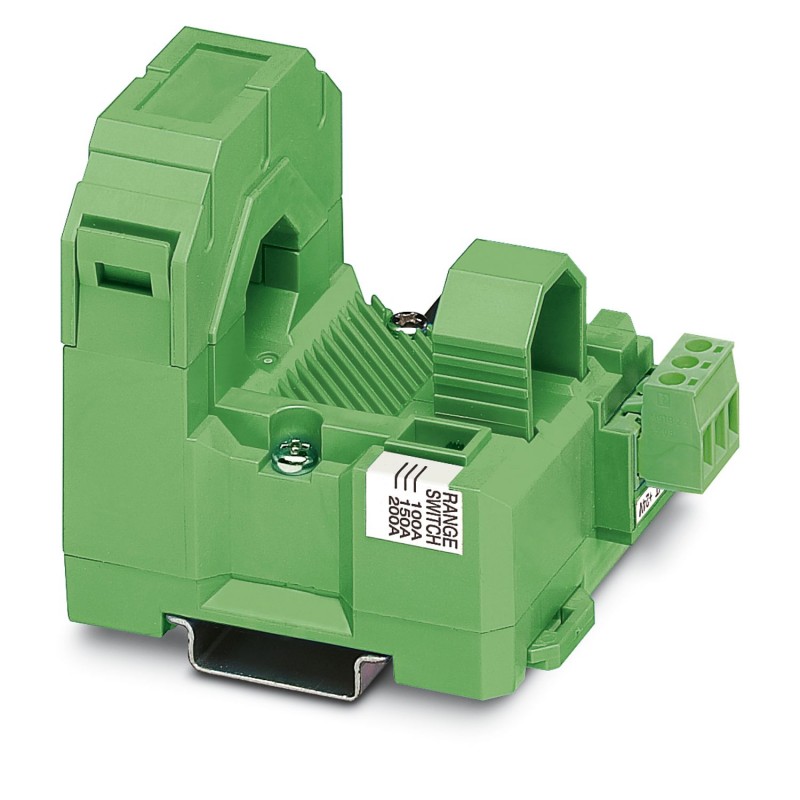

PHOENIX_CONTACT MCR-SL-S-200-U 2813460 - Image 1

Les images sont à titre illustratif. Svp, révisez la fiche technique.

MCR-SL-S-200-U 2813460 PHOENIX CONTACT Convertisseur de courant

Référence: MCR-SL-S-200-U

Code: 2813460

Fabricant: PHOENIX_CONTACT

Description:

Convertisseur de courant
Convertisseur de courant MCR, pour la mesure des courants alternatifs sinusoïdaux et non sinusoïdaux, courant d’entrée 0...200 A, tension de sortie 0... (5) 10 V
Convertisseur de courant MCR, pour la mesure de courants alternatifs sinusoïdaux et non sinusoïdaux, courant d'entrée 0 à 200 A, tension de sortie 0...(5) 10 V

Catégories:

  • Détecteurs > Transducteur de courant
  • PHOENIX_CONTACT > Interface

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT

  • En savoir plus
  • ETIM
  • PDF
  • Commentaires
Garantie, réparation et dévolution.

Prix unitaire: 275,28 €

Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant).

Calculer le prix par quantité

QuantitéPrix

Délai standard: 2-3 semaines.

  • Ces délais sont estimatifs et peuvent varier une fois la commande de l'article traitée.

DERNIÈRE CONSULTÉS

EN SAVOIR PLUS

Caractéristiques techniques
Propriétés du produit
Type de produitConvertisseur de courant
État de la gestion des données
Révision de l'article03
Propriétés d'isolation
Catégorie de surtensionIII
Degré de pollution2
Propriétés électriques
Puissance dissipée maximale en condition nominale1 W
Tension d'essai entrée/sortie4,13 kV AC (50 Hz, 60 s)
Réponse indicielle (10-90 %)< 340 ms
Coefficient de température max.< 0,035 %/K
Erreur de transmission max.< 1 % (de la déviation maximale)
Tension d'isolement assignée300 V AC (par rapport à la terre)
Alimentation
Tension nominale d'alimentation24 V DC
Plage de tension d'alimentation20 V DC ... 30 V DC
Courant max. absorbé< 30 mA
Données d'entrée
Signal
Configurable/programmableoui
Signal d'entrée courant0 A ... 200 A
Mesure
Plage de courant d'entrée0 A AC ... 100 A AC
0 A AC ... 150 A AC
0 A AC ... 200 A AC
Plage de réglage courant d'entrée min.0 A AC ... 100 A AC
Plage de réglage courant d'entrée max.0 A AC ... 200 A AC
Surintensité max. admissibleen fonction du conducteur enfiché
Courant de choc max. admissibleen fonction du conducteur enfiché
Plage de mesure de la fréquence30 Hz ... 6000 Hz
Forme de la courbesinusoïdaux et non sinusoïdaux
Seuil de déclenchement1 % (de la déviation maximale)
Données de sortie
Signal: Tension
Signal de sortie tension0 V ... 5 V
0 V ... 10 V
Signal de sortie tension maximale(0 V ... 10 V) 14 V, (0 V ... 5 V) 7 V
Charge/charge de sortie Sortie tension≥ 10 kΩ
Caractéristiques de raccordement
Type de raccordementRaccordement vissé
Longueur à dénuder8 mm
Filetage visM3
Section de conducteur rigide0,2 mm² ... 2,5 mm²
Section de conducteur souple0,2 mm² ... 2,5 mm²
Section conduct. AWG24 ... 14
Couple de serrage0,5 Nm ... 0,6 Nm (4,4 ... 5,31 lbf-in.)
Type de raccordementConnexion traversante
Dimensions
Dimensions de l'article
Largeur55 mm
Hauteur85 mm
Profondeur70,5 mm
Conducteur circulaire
Diamètre≤ 18,5 mm
Indications sur les matériaux
Couleurvert (RAL 6021)
Matériau du boîtierPolyamide PA non renforcé
Conditions environnementales et de durée de vie
Conditions ambiantes
Indice de protectionIP20
Température ambiante (fonctionnement)-20 °C ... 60 °C
Homologations
CE
CertificatConformité CE
UKCA
CertificatConformité UKCA
UL, USA / Canada
RepérageUL/C-UL Listed UL 508
Class I, Div. 2, Groups A, B, C, D T4A
Class I, Zone 2, Group IIC T4A
Or Non-Hazardous Locations only
Montage
Type de montageMontage sur rail DIN
Emplacement pour le montageindifférent

ETIM for 2813460 Détecteurs (EC002475)

Nom de la caractéristiquePlage de mesure de valeurs initiales, courant (EF008198)
Valeur de la caractéristique0 A
Nom de la caractéristiquePlage de mesure de valeurs finales, courant (EF008266)
Valeur de la caractéristique200 A
Nom de la caractéristiqueFinition de la solution analogique (EF003958)
Valeur de la caractéristiqueAutre
Nom de la caractéristiqueFonction de configuration intégrée (EF003064)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueAvec sortie de commutation (EF005225)
Valeur de la caractéristiqueNon
