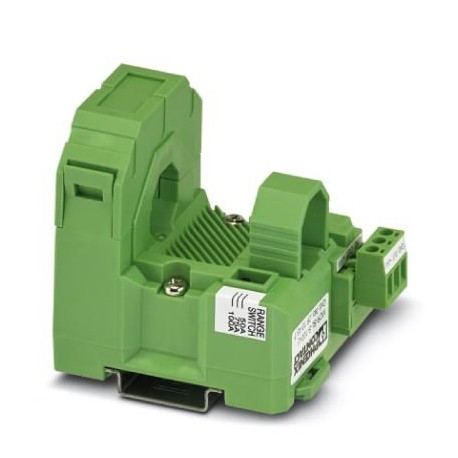

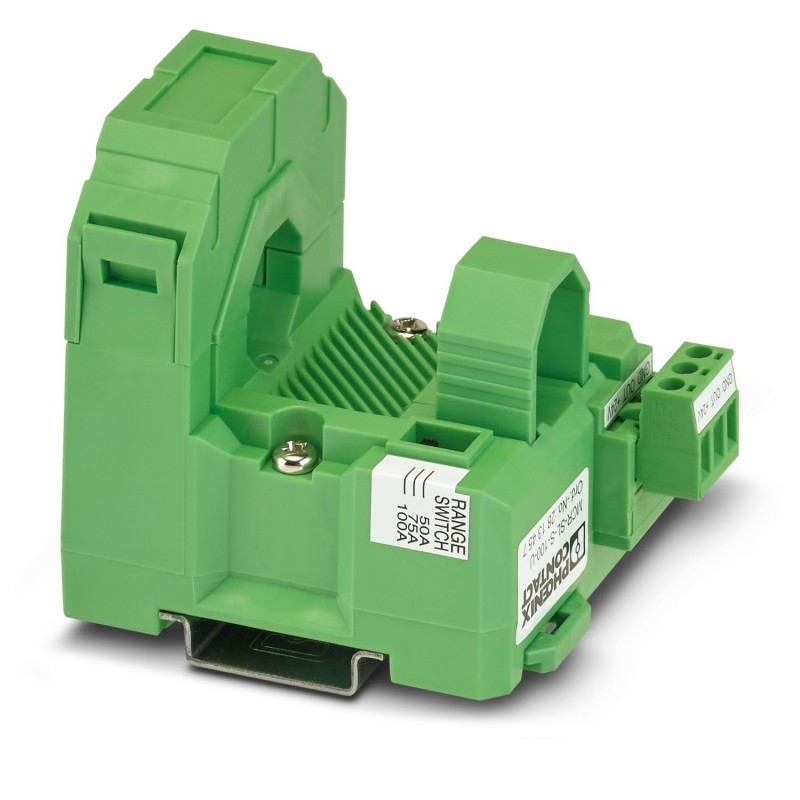

MCR-SL-S-100-U 2813457 PHOENIX CONTACT Convertisseur de courant
MCR-SL-S-100-U
2813457
PHOENIX_CONTACT
Convertisseur de courant
Convertisseur de courant MCR, pour la mesure des courants alternatifs sinusoïdaux et non sinusoïdaux, courant d’entrée 0...100 A, tension de sortie 0... (5) 10 V
Détecteurs > Transducteur de courant
Interface
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Les plus vendus
▲En savoir plus
▲| Type de produit | Convertisseur de courant |
| État de la gestion des données | |
| Révision de l'article | 03 |
| Propriétés d'isolation | |
| Catégorie de surtension | III |
| Degré de pollution | 2 |
| Puissance dissipée maximale en condition nominale | 1 W |
| Tension d'essai entrée/sortie | 4,13 kV AC (50 Hz, 60 s) |
| Réponse indicielle (10-90 %) | < 340 ms |
| Coefficient de température max. | < 0,035 %/K |
| Erreur de transmission max. | < 1 % (de la déviation maximale) |
| Tension d'isolement assignée | 300 V AC (par rapport à la terre) |
| Alimentation | |
| Tension nominale d'alimentation | 24 V DC |
| Plage de tension d'alimentation | 20 V DC ... 30 V DC |
| Courant max. absorbé | < 30 mA |
| Signal | |
| Configurable/programmable | oui |
| Signal d'entrée courant | 0 A ... 100 A |
| Mesure | |
| Plage de courant d'entrée | 0 A AC ... 50 A AC |
| 0 A AC ... 75 A AC | |
| 0 A AC ... 100 A AC | |
| Plage de réglage courant d'entrée min. | 0 A AC ... 50 A AC |
| Plage de réglage courant d'entrée max. | 0 A AC ... 100 A AC |
| Surintensité max. admissible | en fonction du conducteur enfiché |
| Courant de choc max. admissible | en fonction du conducteur enfiché |
| Plage de mesure de la fréquence | 30 Hz ... 6000 Hz |
| Forme de la courbe | sinusoïdaux et non sinusoïdaux |
| Seuil de déclenchement | 1 % (de la déviation maximale) |
| Signal: Tension | |
| Signal de sortie tension | 0 V ... 5 V |
| 0 V ... 10 V | |
| Signal de sortie tension maximale | (0 V ... 10 V) 14 V, (0 V ... 5 V) 7 V |
| Charge/charge de sortie Sortie tension | ≥ 10 kΩ |
| Type de raccordement | Raccordement vissé |
| Longueur à dénuder | 8 mm |
| Filetage vis | M3 |
| Section de conducteur rigide | 0,2 mm² ... 2,5 mm² |
| Section de conducteur souple | 0,2 mm² ... 2,5 mm² |
| Section conduct. AWG | 24 ... 14 |
| Couple de serrage | 0,5 Nm ... 0,6 Nm (4,4 ... 5,31 lbf-in.) |
| Type de raccordement | Connexion traversante |
| Dimensions de l'article | |
| Largeur | 55 mm |
| Hauteur | 85 mm |
| Profondeur | 70,5 mm |
| Conducteur circulaire | |
| Diamètre | ≤ 18,5 mm |
| Couleur | vert (RAL 6021) |
| Matériau du boîtier | Polyamide PA non renforcé |
| Conditions ambiantes | |
| Indice de protection | IP20 |
| Température ambiante (fonctionnement) | -20 °C ... 60 °C |
| CE | |
| Certificat | Conformité CE |
| UKCA | |
| Certificat | Conformité UKCA |
| UL, USA / Canada | |
| Repérage | UL/C-UL Listed UL 508 |
| Class I, Div. 2, Groups A, B, C, D T4A | |
| Class I, Zone 2, Group IIC T4A | |
| Or Non-Hazardous Locations only | |
| Type de montage | Montage sur rail DIN |
| Emplacement pour le montage | indifférent |
| Caractéristique | Valeur |
|---|---|
| Plage de mesure de valeurs initiales, courant (EF008198) | 0 A |
| Plage de mesure de valeurs finales, courant (EF008266) | 100 A |
| Finition de la solution analogique (EF003958) | Autre |
| Fonction de configuration intégrée (EF003064) | Oui |
| Avec sortie de commutation (EF005225) | Non |
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX TECHNIQUES DINTERFACE FR.pdf | 29 Mbytes |
|
| PHOENIX CONTACT-2813457-MCR-SL-S-100-U | 126 Kbytes |
|
