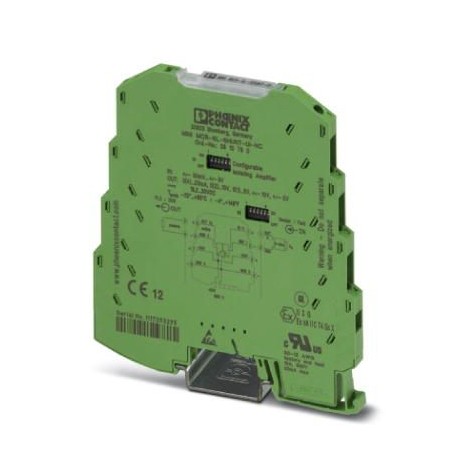

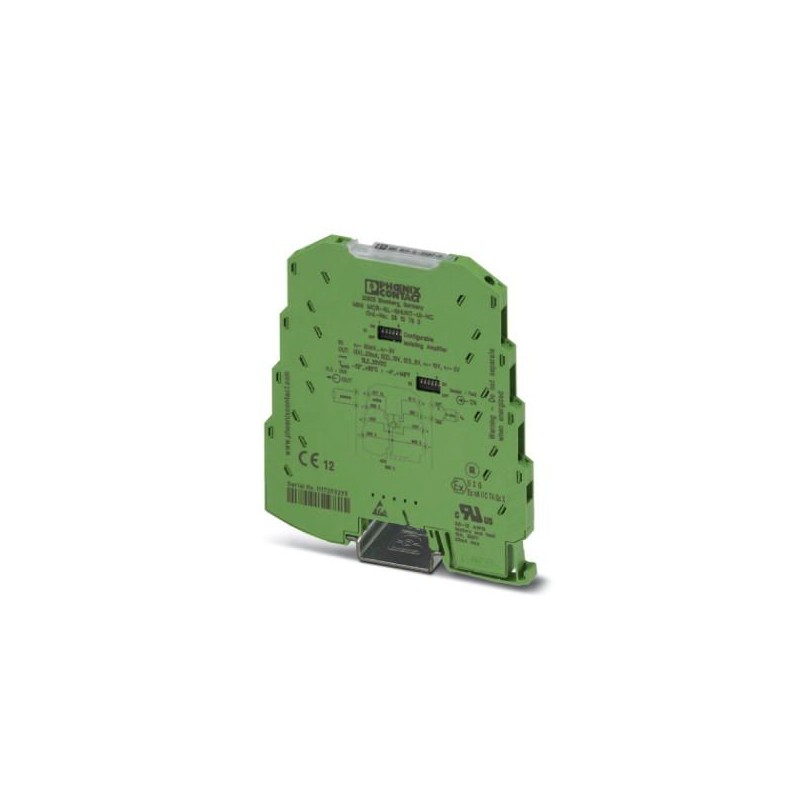

MINI MCR-SL-SHUNT-UI-NC
2810780
PHOENIX_CONTACT
1
Amplificateur-séparateur
Interface
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Merci de vous intéresser à nos produits, nous espérons que le délai indiqué soit de votre convenance.
Pendant le traitement de la commande, vous pouvez sélectionner le type d'envoi qui vous convient. Aérien Express 24Hrs, Terrestres Standard 48/72Hres, etc.
Code de commande | 2810780 |
---|---|
Unité de conditionnement | 1 pcs |
Page catalogue | Page 94 (C-7-2015) |
GTIN | 4046356305341 |
Poids par pièce (hors emballage) | 0,118 KGM |
Numéro du tarif douanier | 85437090 |
Pays d'origine | DE (Allemagne) |
Restriction d'utilisation | CEM : produit de classe A, voir déclaration du fabriquant dans la section Téléchargements |
---|
Température ambiante (fonctionnement) | -20 °C ... 65 °C |
---|---|
Température ambiante (stockage/transport) | -40 °C ... 85 °C |
Hauteur max. | ≤ 2000 m |
Nombre d'entrées | 1 |
---|---|
Configurable/programmable | oui, non configuré |
Signal d'entrée tension | -50 mV ... 50 mV |
-60 mV ... 60 mV | |
-75 mV ... 75 mV | |
-80 mV ... 80 mV | |
-100 mV ... 100 mV | |
-120 mV ... 120 mV | |
-150 mV ... 150 mV | |
-200 mV ... 200 mV | |
-240 mV ... 240 mV | |
-300 mV ... 300 mV | |
-500 mV ... 500 mV | |
-600 mV ... 600 mV | |
-750 mV ... 750 mV | |
-800 mV ... 800 mV | |
-1 V ... 1 V | |
-1,2 V ... 1,2 V | |
-1,5 V ... 1,5 V | |
-2 V ... 2 V | |
-2,4 V ... 2,4 V | |
-3 V ... 3 V | |
0 mV ... 50 mV | |
0 mV ... 60 mV | |
0 mV ... 75 mV | |
0 mV ... 80 mV | |
0 mV ... 100 mV | |
0 mV ... 120 mV | |
0 mV ... 150 mV | |
0 mV ... 200 mV | |
0 mV ... 240 mV | |
0 mV ... 300 mV | |
0 mV ... 500 mV | |
0 mV ... 600 mV | |
0 mV ... 750 mV | |
0 mV ... 800 mV | |
0 V ... 1 V | |
0 V ... 1,2 V | |
0 V ... 1,5 V | |
0 V ... 2 V | |
0 V ... 2,4 V | |
0 V ... 3 V | |
Tension d'entrée max. | env. 3 V DC |
Résistance d'entrée entrée tension | env. 10 kΩ |
Nombre de sorties | 1 |
---|---|
Configurable/programmable | oui, non configuré |
Signal de sortie tension | 0 V ... 10 V |
2 V ... 10 V | |
0 V ... 5 V | |
1 V ... 5 V | |
-10 V ... 10 V (la sortie bipolaire n'est utilisable qu'avec des signaux d'entrée bipolaires) | |
-5 V ... 5 V (la sortie bipolaire n'est utilisable qu'avec des signaux d'entrée bipolaires) | |
Signal de sortie courant | 0 mA ... 20 mA |
4 mA ... 20 mA | |
Charge/charge de sortie Sortie tension | ≥ 10 kΩ |
Charge/charge de sortie Sortie courant | < 500 Ω (pour 20 mA) |
Ondulation | < 20 mVCC(à 500 Ω) |
< 20 mVCC(à 10 kΩ) |
Tension nominale d'alimentation | 24 V DC |
---|---|
Plage de tension d'alimentation | 19,2 V DC ... 30 V DC |
Courant max. absorbé | < 25 mA |
Consommation de puissance | < 450 mW (Sortie courant) |
Type de raccordement | Raccordement vissé |
---|---|
Section de conducteur rigide min. | 0,2 mm² |
Section de conducteur rigide max. | 2,5 mm² |
Section du conducteur AWG min. | 26 |
Section du conducteur AWG max. | 12 |
Section de conducteur souple min. | 0,2 mm² |
Section de conducteur souple max. | 2,5 mm² |
Longueur à dénuder | 12 mm |
Filetage vis | M3 |
Technique de raccordement | 2 fils |
Nombre de voies | 1 |
---|---|
Erreur de transmission max. | ≤ 0,2 % |
< 0,4 % (sans compensation) | |
Coefficient de température max. | < 0,01 %/K |
Coefficient de température typ. | < 0,002 %/K |
Fréquence limite (3 dB) | 100 Hz / 30 Hz commutable |
Réponse indicielle (10-90 %) | 3,5 ms (à 100 Hz) |
Isolation galvanique | Isolation de base selon EN 61010 |
Catégorie de surtension | II |
Degré de pollution | 2 |
Tension d'isolement assignée | 30 V AC |
Tension d'essai : entrée / sortie / alimentation | 1,5 kV (50 Hz, 1 min) |
Compatibilité électromagnétique | Conformité à la directive CEM |
Emission | EN 61000-6-4 |
Immunité | EN 61000-6-2 De faibles écarts peuvent survenir lors de perturbations. |
Coloris | vert |
Matériau du boîtier | PBT |
Emplacement pour le montage | indifférent |
Conseils pour le montage | Pour le pontage de la tension d'alimentation, le connecteur peut être utilisé et encliqueté sur un profilé de 35 mm selon EN 60715. |
Conformité | Conformité CE |
ATEX | II 3 G Ex nA IIC T4 Gc X |
UL, USA/Canada | UL 508 Recognized |
Class I, Div. 2, Groups A, B, C, D T4 | |
Certificat de transport maritime | DNV GL TAA00000N1 |
Protection anti-incendie pour véhicules ferroviaires (DIN EN 45545-2) R22 | HL 1 - HL 2 |
Protection anti-incendie pour véhicules ferroviaires (DIN EN 45545-2) R23 | HL 1 - HL 2 |
Protection anti-incendie pour véhicules ferroviaires (DIN EN 45545-2) R24 | HL 1 - HL 2 |
Dénomination | Champ électromagnétique HF |
---|---|
Normes/Prescriptions | EN 61000-4-3 |
Ecart courant par rapport à la valeur finale de la plage de mesure | 6 % |
Dénomination | Perturbations transitoires rapides (en salves) |
Normes/Prescriptions | EN 61000-4-4 |
Ecart courant par rapport à la valeur finale de la plage de mesure | 6 % |
Dénomination | Grandeurs perturbatrices acheminées |
Normes/Prescriptions | EN 61000-4-6 |
Ecart courant par rapport à la valeur finale de la plage de mesure | 6 % |
Compatibilité électromagnétique | Conformité à la directive CEM |
---|---|
Emission | EN 61000-6-4 |
Connexion selon la norme | CUL |
Normes/Prescriptions | EN 61000-4-2 |
Dénomination | Champ électromagnétique HF |
Normes/Prescriptions | EN 61000-4-3 |
EN 61000-4-4 | |
EN 61000-4-5 | |
Dénomination | Grandeurs perturbatrices acheminées |
Normes/Prescriptions | EN 61000-4-6 |
Isolation galvanique | Isolation de base selon EN 61010 |
Conformité | Conformité CE |
ATEX | II 3 G Ex nA IIC T4 Gc X |
UL, USA/Canada | UL 508 Recognized |
Class I, Div. 2, Groups A, B, C, D T4 | |
Protection anti-incendie pour véhicules ferroviaires (DIN EN 45545-2) R22 | HL 1 - HL 2 |
Protection anti-incendie pour véhicules ferroviaires (DIN EN 45545-2) R23 | HL 1 - HL 2 |
Protection anti-incendie pour véhicules ferroviaires (DIN EN 45545-2) R24 | HL 1 - HL 2 |
China RoHS | Période d'utilisation conforme (EFUP) : 50 ans |
---|---|
La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses. |
