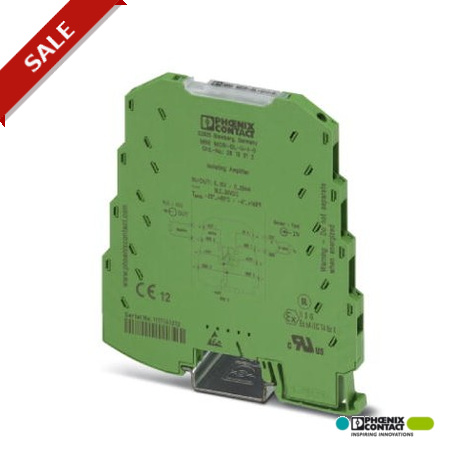

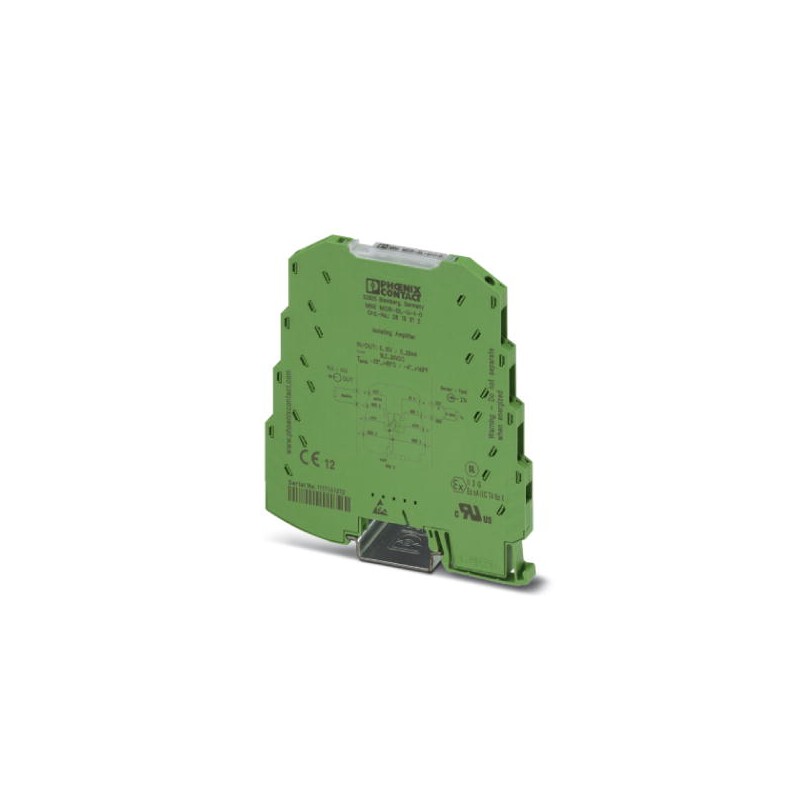

MINI MCR-SL-U-I-0 2813512 PHOENIX CONTACT Convertisseur / isolateur MCR à 3 voies, pour l'isolation galvaniq..
MINI MCR-SL-U-I-0
2813512
PHOENIX_CONTACT
Convertisseur / isolateur MCR à 3 voies, pour l'isolation galvanique de signaux analogiques, à connexion vissée, signal d'entrée : 0 V à 10 V, signal de sortie : 0 mA ... 20 mA
Amplificateur de séparation 3 voies MCR, pour la séparation galvanique de signaux analogiques, avec connexion à vis, signal d’entrée : 0 V ... 10 V, signal de sortie : 0 mA ... 20 mA
Détecteurs > Amplificateur séparateur
Interface
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Les plus vendus
▲En savoir plus
▲Description des produits
L'amplificateurs-séparateur à 3 voies pour signaux normalisés MINI MCR-SL-U-I-... au pas de 6,2 mm sont utilisés pour l'isolation galvanique, la conversion, l'amplification et le filtrage des signaux normalisés standard.
0...10 V sont enregistrés côté entrée et mis à disposition sous forme de signal de 0...20 mA ou 4...20 mA isolé galvaniquement à la sortie du module.
L'alimentation en tension (19,2 V DC à 30 V DC) peut s'effectuer via les bornes de raccordement des modules ou en association via le connecteur sur profilé.
Cotes
| Largeur | 6,2 mm |
|---|---|
| Hauteur | 93,1 mm |
| Profondeur | 102,5 mm |
Conditions d'environnement
| Température ambiante (fonctionnement) | -20 °C ... 65 °C |
|---|---|
| Température ambiante (stockage/transport) | -40 °C ... 85 °C |
| Indice de protection | IP20 |
Données d'entrée
| Nombre d'entrées | 1 |
|---|---|
| Configurable/programmable | non |
| Signal d'entrée tension | 0 V ... 10 V |
| Tension d'entrée max. | 30 V |
| Résistance d'entrée entrée tension | env. 100 kΩ |
Données de sortie
| Nombre de sorties | 1 |
|---|---|
| Configurable/programmable | non |
| Signal de sortie courant | 0 mA ... 20 mA |
| Courant de sortie max. | 28 mA |
| Charge/charge de sortie Sortie courant | ≤ 500 Ω |
Alimentation
| Tension nominale d'alimentation | 24 V DC |
|---|---|
| Plage de tension d'alimentation | 19,2 V DC ... 30 V DC (Le connecteur sur profilé (ME 6,2 TBUS-2 1,5/5-ST-3,81 GN, référence 2869728) peut être utilisé pour ponter la tension d'alimentation, il s'encliquette alors sur un profilé de 35 mm selon EN 60715.) |
| Courant max. absorbé | < 20 mA |
| Consommation de puissance | < 450 mW |
Caractéristiques de raccordement
| Mode de raccordement | Raccordement vissé |
|---|---|
| Section de conducteur rigide min. | 0,2 mm² |
| Section de conducteur rigide max. | 2,5 mm² |
| Section du conducteur AWG min. | 26 |
| Section du conducteur AWG max. | 12 |
| Section de conducteur souple min. | 0,2 mm² |
| Section de conducteur souple max. | 2,5 mm² |
| Longueur à dénuder | 12 mm |
| Filetage vis | M3 |
Généralités
| Nombre de voies | 1 |
|---|---|
| Erreur de transmission max. | ≤ 0,1 % (de la déviation maximale) |
| Coefficient de température max. | < 0,01 %/K |
| Coefficient de température typ. | < 0,002 %/K |
| Fréquence limite (3 dB) | env. 100 Hz |
| Réponse indicielle (10-90 %) | env. 3,5 ms |
| Isolation galvanique | Isolation de base selon EN 61010 |
| Catégorie de surtension | II |
| Degré de pollution | 2 |
| Tension d'isolement assignée | 50 V AC/DC |
| Tension d'essai : entrée / sortie / alimentation | 1,5 kV (50 Hz, 1 min) |
| Compatibilité électromagnétique | Conformité à la directive CEM 2004/108/CE |
| Emission | EN 61000-6-4 |
| Immunité | EN 61000-6-2 De faibles écarts peuvent survenir lors de perturbations. |
| Coloris | vert |
| Matériau du boîtier | PBT |
| Emplacement pour le montage | Indifférent |
| Conseils pour le montage | Pour le pontage de la tension d'alimentation, le connecteur peut être utilisé et encliqueté sur un profilé de 35 mm selon EN 60715. |
| Conformité | Conformité CE |
| ATEX | Ex II 3 G Ex nA IIC T4 Gc X |
| UL, USA/Canada | UL 508 Recognized |
| Class I, Div. 2, Groups A, B, C, D T5 en cours | |
| GL | GL EMC 2 D |
Données CEM
| Dénomination | Champ électromagnétique HF |
|---|---|
| Normes/Prescriptions | EN 61000-4-3 |
| Ecart courant par rapport à la valeur finale de la plage de mesure | 5 % |
| Dénomination | Perturbations transitoires rapides (en salves) |
| Normes/Prescriptions | EN 61000-4-4 |
| Ecart courant par rapport à la valeur finale de la plage de mesure | 5 % |
| Dénomination | Grandeurs perturbatrices acheminées |
| Normes/Prescriptions | EN 61000-4-6 |
| Ecart courant par rapport à la valeur finale de la plage de mesure | 5 % |
| Caractéristique | Valeur |
|---|---|
| Type d'alimentation électrique (EF001469) | Autre |
| Tension d'alimentation assignée CC (EF007078) | 19.2 V |
| Nombre de plages d'entrée -60 mV ... +60 mV (EF006927) | 0 |
| Nombre de plages d'entrée -100 mV ... +100 mV (EF006912) | 0 |
| Nombre de plages d'entrée -300 mV ... +300 mV (EF006920) | 0 |
| Nombre de plages d'entrée -500 mV ... +500 mV (EF006926) | 0 |
| Nombre de plages d'entrée -1 V ... +1 V (EF006906) | 0 |
| Nombre de plages d'entrée -2 V ... +2 V (EF006913) | 0 |
| Nombre de plages d'entrée -2,5 V ... +2,5 V (EF006915) | 0 |
| Nombre de plages d'entrée -5 V ... +5 V (EF006923) | 0 |
| Nombre de plages d'entrée -10 V ... +10 V (EF006909) | 0 |
| Nombre de plages d'entrée -20 V ... +20 V (EF006917) | 0 |
| Nombre de plages d'entrée 0 mV ... 60 mV (EF006905) | 0 |
| Nombre de plages d'entrée 0 mV ... 100 mV (EF006893) | 0 |
| Nombre de plages d'entrée 0 mV ... 200 mV (EF006898) | 0 |
| Nombre de plages d'entrée 0 mV ... 300 mV (EF006901) | 0 |
| Nombre de plages d'entrée 0 mV ... 500 mV (EF006904) | 0 |
| Nombre de plages d'entrée 0 V ... 1 V (EF006890) | 0 |
| Nombre de plages d'entrée 0 V ... 2 V (EF006894) | 0 |
| Nombre de plages d'entrée 0 V ... 2,5 V (EF006895) | 0 |
| Nombre de plages d'entrée 0 V ... 5 V (EF006903) | 0 |
| Nombre de plages d'entrée 0 V ... 10 V (EF006892) | 1 |
| Nombre de plages d'entrée 0 V ... 20 V (EF006897) | 0 |
| Nombre de plages d'entrée 0 V ... 24 V (EF006899) | 0 |
| Nombre de plages d'entrée 0 V ... 30 V (EF006900) | 0 |
| Nombre de plages d'entrée 1 V ... 5 V (EF006907) | 0 |
| Nombre de plages d'entrée 2 V ... 10 V (EF006914) | 0 |
| Nombre de plages d'entrée +5 V ... -5 V (EF006889) | 0 |
| Nombre de plages d'entrée +10 V ... -10 V (EF006888) | 0 |
| Nombre de plages d'entrée 5 V ... 0 V (EF006924) | 0 |
| Nombre de plages d'entrée 5 V ... 1 V (EF006925) | 0 |
| Nombre de plages d'entrée 10 V ... 0 V (EF006910) | 0 |
| Nombre de plages d'entrée 10 V ... 2 V (EF006911) | 0 |
| Nombre de plages d'entrée 0 mA ... 5 mA (EF006902) | 0 |
| Nombre de plages d'entrée 0 mA ... 10 mA (EF006891) | 0 |
| Nombre de plages d'entrée 0 mA ... 20 mA (EF006896) | 0 |
| Nombre de plages d'entrée 4 mA ... 20 mA (EF006921) | 0 |
| Nombre de plages d'entrée -5 mA ... +5 mA (EF006922) | 0 |
| Nombre de plages d'entrée -10 mA ... +10 mA (EF006908) | 0 |
| Nombre de plages d'entrée -20 mA ... +20 mA (EF006916) | 0 |
| Nombre de plages d'entrée 20 mA ... 0 mA (EF006918) | 0 |
| Nombre de plages d'entrée 20 mA ... 4 mA (EF006919) | 0 |
| Nombre de plages de sortie -60 mV ... +60 mV (EF006880) | 0 |
| Nombre de plages de sortie -100 mV ... +100 mV (EF006865) | 0 |
| Nombre de plages de sortie -300 mV ... +300 mV (EF006873) | 0 |
| Nombre de plages de sortie -500 mV ... +500 mV (EF006879) | 0 |
| Nombre de plages de sortie -1 V ... +1 V (EF006859) | 0 |
| Nombre de plages de sortie -2 V ... +2 V (EF006866) | 0 |
| Nombre de plages de sortie -2,5 V ... +2,5 V (EF006868) | 0 |
| Nombre de plages de sortie -5 V ... +5 V (EF006876) | 0 |
| Nombre de plages de sortie -10 V ... +10 V (EF006862) | 0 |
| Nombre de plages de sortie -20 V ... +20 V (EF006870) | 0 |
| Nombre de plages de sortie 0 mV ... 60 mV (EF006858) | 0 |
| Nombre de plages de sortie 0 mV ... 100 mV (EF006846) | 0 |
| Nombre de plages de sortie 0 mV ... 200 mV (EF006851) | 0 |
| Nombre de plages de sortie 0 mV ... 300 mV (EF006854) | 0 |
| Nombre de plages de sortie 0 mV ... 500 mV (EF006857) | 0 |
| Nombre de plages de sortie 0 V ... 1 V (EF006843) | 0 |
| Nombre de plages de sortie 0 V ... 2 V (EF006847) | 0 |
| Nombre de plages de sortie 0 V ... 2,5 V (EF006848) | 0 |
| Nombre de plages de sortie 0 V ... 5 V (EF006856) | 0 |
| Nombre de plages de sortie 0 V ... 10 V (EF006845) | 0 |
| Nombre de plages de sortie 0 V ... 20 V (EF006850) | 0 |
| Nombre de plages de sortie 0 V ... 24 V (EF006852) | 0 |
| Nombre de plages de sortie 0 V ... 30 V (EF006853) | 0 |
| Nombre de plages de sortie 1 V ... 5 V (EF006860) | 0 |
| Nombre de plages de sortie 2 V ... 10 V (EF006867) | 0 |
| Nombre de plages de sortie +5 V ... -5 V (EF006842) | 0 |
| Nombre de plages de sortie +10 V ... -10 V (EF006841) | 0 |
| Nombre de plages de sortie 5 V ... 0 V (EF006877) | 0 |
| Nombre de plages de sortie 5 V ... 1 V (EF006878) | 0 |
| Nombre de plages de sortie 10 V ... 0 V (EF006863) | 0 |
| Nombre de plages de sortie 10 V ... 2 V (EF006864) | 0 |
| Nombre de plages de sortie 0 mA ... 5 mA (EF006855) | 0 |
| Nombre de plages de sortie 0 mA ... 10 mA (EF006844) | 0 |
| Nombre de plages de sortie 0 mA ... 20 mA (EF006849) | 1 |
| Nombre de plages de sortie 4 mA ... 20 mA (EF006874) | 0 |
| Nombre de plages de sortie -5 mA ... +5 mA (EF006875) | 0 |
| Nombre de plages de sortie -10 mA ... +10 mA (EF006861) | 0 |
| Nombre de plages de sortie -20 mA ... +20 mA (EF006869) | 0 |
| Nombre de plages de sortie 20 mA ... 0 mA (EF006871) | 0 |
| Nombre de plages de sortie 20 mA ... 4 mA (EF006872) | 0 |
| Nombre de canaux (EF000259) | 1 |
| Sortie de signalisation de défaut (EF007499) | Non |
| À sécurité intrinsèque selon EN 60947-5-6 NAMUR (EF007112) | Non |
| Séparation galvanique entre les entrées (EF007224) | Non |
| SIL conformément à IEC 61508 (EF009889) | Sans |
| Hauteur (EF000040) | 93.1 mm |
| Largeur (EF000008) | 6.2 mm |
| Profondeur (EF000049) | 101.2 mm |
| Puissance absorbée (EF000346) | 0.6 W |
| Charge (EF007096) | 500 Ohm |
| Température de fonctionnement (EF002393) | -20 °C |
| Dérive de température (EF007507) | 0.01 %/K |
| Type de boîtier (EF007276) | Appareil encastré |
| Finition du raccordement électrique (EF003961) | Borne à vis |
| Type de montage (EF000003) | Barre profilée fixation à vis |
| Classe de protection (IP) (EF005474) | IP20 |
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX TECHNIQUES DINTERFACE FR.pdf | 29 Mbytes |
|
| PHOENIX CONTACT-2813512-MINI MCR-SL-U-I-0 | 136 Kbytes |
|
