Agrandir l'image

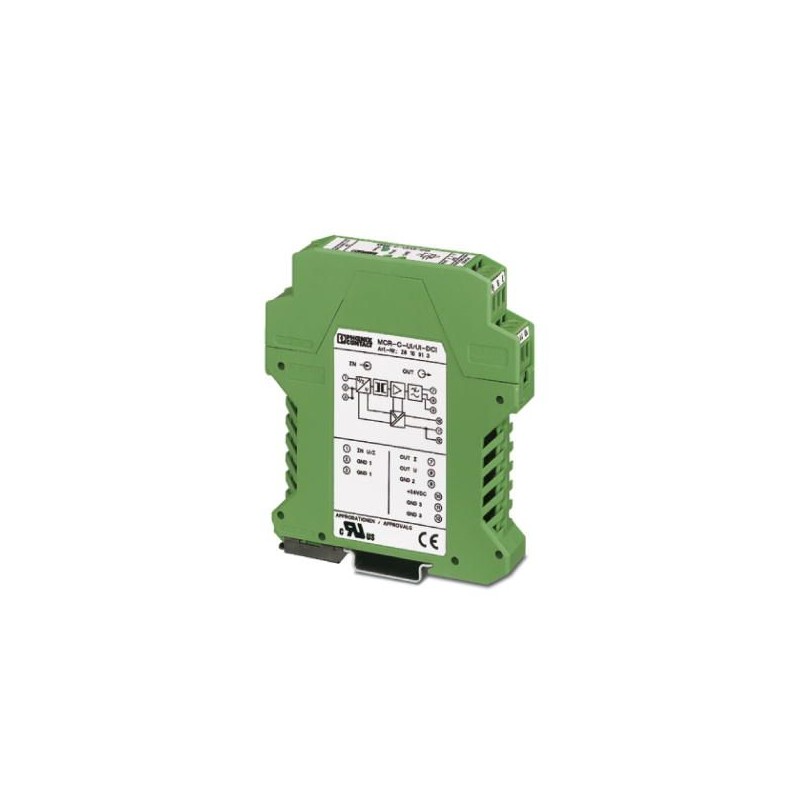

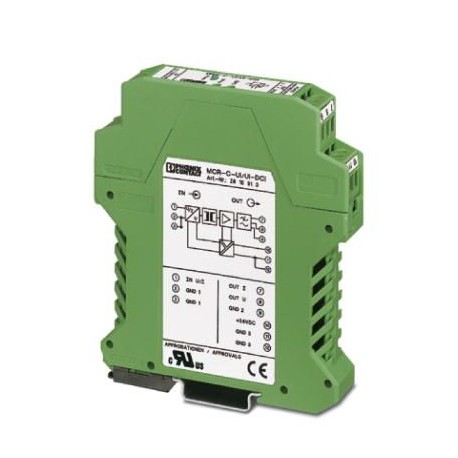

MCR-C-UI-UI-DCI-NC 2810939 PHOENIX CONTACT Amplificateur-séparateur
MCR-C-UI-UI-DCI-NC
2810939
PHOENIX_CONTACT
Amplificateur-séparateur
Interface
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
En savoir plus
▲Données commerciales
| Code de commande | 2810939 |
|---|---|
| Unité de conditionnement | 1 pcs |
| Page catalogue | Page 360 (IF-2009) |
| GTIN | 4017918118303 |
| Poids par pièce (hors emballage) | 0,140 KGM |
| Numéro du tarif douanier | 85437090 |
| Pays d'origine | DE (Allemagne) |
Remarque
| Restriction d'utilisation | CEM : produit de classe A, voir déclaration du fabriquant dans la section Téléchargements |
|---|
Données d'entrée
| Nombre d'entrées | 1 |
|---|---|
| Configurable/programmable | oui, configuration standard IN 0...10 V, OUT 0...10 V |
| Signal d'entrée tension | 0 V ... 10 V (autres réglages, à préciser dans la commande) |
| Tension d'entrée max. | 30 V |
| Courant d'entrée max. | 50 mA |
| Résistance d'entrée entrée tension | 1 MΩ |
| Résistance d'entrée entrée courant | 50 Ω |
Données de sortie
| Nombre de sorties | 1 |
|---|---|
| Configurable/programmable | oui, non configuré |
| Signal de sortie tension | 0 V ... 10 V (autres réglages, à préciser dans la commande) |
| Tension de sortie max. | 15 V |
| Courant de sortie max. | 30 mA |
| Charge/charge de sortie Sortie tension | ≥ 10 kΩ |
| Charge/charge de sortie Sortie courant | ≤ 500 Ω |
Alimentation
| Plage de tension d'alimentation | 18 V DC ... 30 V DC |
|---|---|
| Courant max. absorbé | < 30 mA (sans charge) |
Caractéristiques de raccordement
| Type de raccordement | Raccordement vissé enfichable |
|---|---|
| Section de conducteur rigide min. | 0,2 mm² |
| Section de conducteur rigide max. | 2,5 mm² |
| Section du conducteur AWG min. | 24 |
| Section du conducteur AWG max. | 14 |
| Section de conducteur souple min. | 0,2 mm² |
| Section de conducteur souple max. | 2,5 mm² |
| Longueur à dénuder | 8 mm |
| Filetage vis | M3 |
Généralités
| Nombre de voies | 1 |
|---|---|
| Erreur de transmission max. | ≤ 0,1 % (de la déviation maximale) |
| Coefficient de température max. | 0,0075 %/K |
| Fréquence limite (3 dB) | 30 Hz |
| Etalonnage zéro | ± 2 % |
| Etalonnage gain | ± 2 % |
| Réponse indicielle (10-90 %) | 11 ms |
| Circuit de protection | Protection contre les transitoires |
| Tension d'essai entrée/sortie | 1,5 kV (50 Hz, 1 min) |
| Tension d'essai alimentation/signal | 1 kV (50 Hz, 1 min) |
| Compatibilité électromagnétique | Conformité à la directive CEM |
| Emission | EN 61000-6-4 |
| Immunité | EN 61000-6-2 |
| Coloris | vert |
| Matériau du boîtier | Polyamide PA non renforcé |
| Emplacement pour le montage | indifférent |
| Conformité | Conformité CE |
| UL, USA/Canada | UL 508 Recognized |
| Class I, Div. 2, Groups A, B, C, D | |
| Class I, Zone 2, Group IIC |
Normes et spécifications
| Compatibilité électromagnétique | Conformité à la directive CEM |
|---|---|
| Emission | EN 61000-6-4 |
| Immunité | EN 61000-6-2 |
| Connexion selon la norme | CUL |
| Conformité | Conformité CE |
| UL, USA/Canada | UL 508 Recognized |
| Class I, Div. 2, Groups A, B, C, D | |
| Class I, Zone 2, Group IIC |
Environmental Product Compliance
| China RoHS | Période d'utilisation conforme (EFUP) : 50 ans |
|---|---|
| La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses. |
Classifications
eCl@ss 4.027210120eCl@ss 4.127210120eCl@ss 5.027210120eCl@ss 5.127210100eCl@ss 6.027210100eCl@ss 7.027210120eCl@ss 8.027210120eCl@ss 9.027210120
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX TECHNIQUES DINTERFACE FR.pdf | 28 Mbytes |
|
| PHOENIX CONTACT-2810939-MCR-C-UI-UI-DCI-NC | 152 Kbytes |
|
