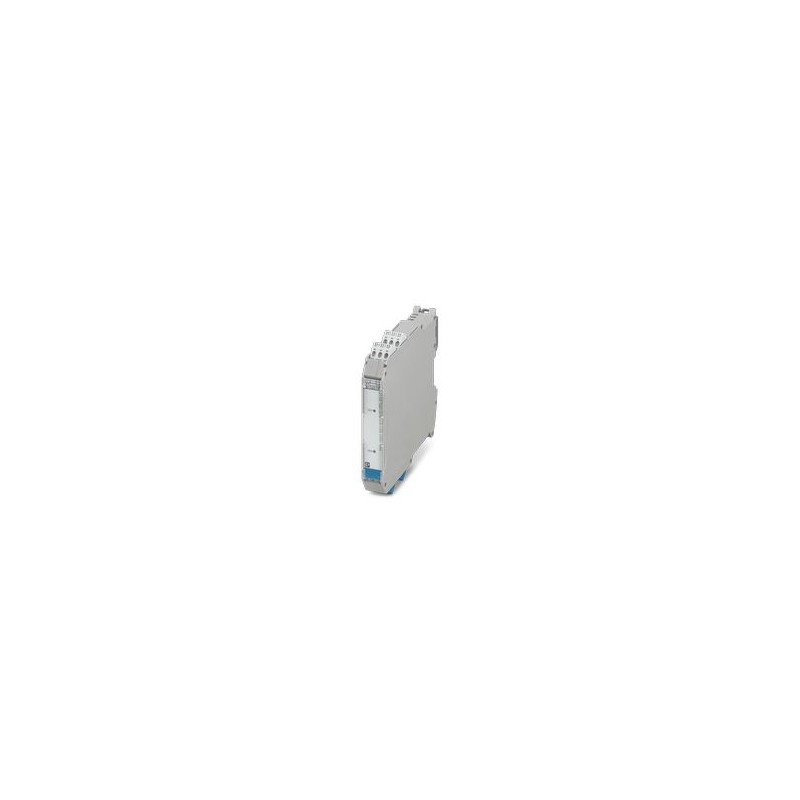

MACX MCR-EX-AP-2REL-2DI-LP 1292331 PHOENIX CONTACT Le module de relais sépare les circuits de commande et de..
MACX MCR-EX-AP-2REL-2DI-LP
1292331
PHOENIX_CONTACT
Le module de relais sépare les circuits de commande et de signal Ex i et non Ex i et sert à la commande à sécurité intrinsèque des circuits de courant de champ Ex i via un relais d’onduleur par voie. Configuration standard, alimentation en boucle, séparation à 4 voies, niveau d’intégrité de sécurité (SIL, IEC 61508) : 2, raccord à vis
Ex i, le module de relais sépare les circuits de commande et de signal Ex i et non Ex i et sert à la commande à sécurité intrinsèque des circuits de courant de champ Ex i via un relais inverseur de canal. 2 canaux, alimentation en boucle, séparation à 4 voies, niveau d’intégrité de sécurité (SIL, IEC61508) : 2, connexion vissée
Appareillage industriel basse tension > Accessoires pour connectique basse tension
Interface
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Les plus vendus
▲En savoir plus
▲| Généralités | Les conditions d’installation influencent la température ambiante. Veuillez tenir compte du mode d’emploi. |
| Type de produit | Module relais |
| Famille de produits | MACX Analogique |
| Nombre de canaux | 2 |
| Nombre de canaux | 2 |
| Séparation galvanique | Séparation à 4 voies |
| Entrée/sortie de séparation galvanique IEC/EN 60079-11 | |
| Normes/Spécifications | IEC/EN 60079-11 |
| Dimensionnement de la tension d’isolement | 375 VPP |
| Séparation galvanique Entrée 1 / Entrée 2 | |
| Tension d’essai | 350 V (50 Hz, 60 s) |
| Alimentation | |
| Tension d’alimentation | Alimenté par boucle, aucune alimentation externe n’est requise |
| Puissance dissipée | ≤ 0,4 W |
| Contrôle | |
| Description du billet | Entrée de commande, non à sécurité intrinsèque |
| Tension du signal d’entrée | 12 V ... 31,2 V (signal de commutation) |
| Absorption de courant | < 25 mA (12 V) |
| < 17 mA (24 V ... 31,2 V) | |
| Déplacements domicile-travail : Relais | |
| Description de la sortie | Sécurité intrinsèque |
| Type de commutation de contact | 1 contact commuté par canal |
| Tension d’activation minimale | 1 V (1 mA) |
| Tension de commutation maximale | 45 V CC (0,25 A) |
| 30 V CC (4 A) | |
| 45 V CA (4 A, cos φ >0,7) | |
| Temps de connexion typique | ≤ 10 ms |
| Temps d’arrêt typique | ≤ 10 ms |
| Fréquence de commutation | ≤ 15 Hz |
| Section de conducteur AWG | (Converti selon la norme CEI) |
| Type de connexion | Connexion à vis |
| Longueur à désisoler | 7 mm |
| Filetage de vis | M3 |
| Section de conducteur rigide | 0,2 mm² ... 2,5 mm² |
| Section de conducteur flexible | 0,2 mm² ... 2,5 mm² |
| Section de conducteur AWG | 24 ... 14 |
| Installation Ex (EPL) | Gc |
| Circuits à sécurité intrinsèque (EPL) | Ga |
| Donne | |
| Maman | |
| Données techniques de sécurité | |
| Tension d’entrée UJe | 45 V c.a. |
| Courant d’entrée IJe | 4 A |
| Inductance interne max. LJe | méprisable |
| Max. Capacité interne CJe | méprisable |
| Tension de sécurité maximale UM | 253 V c.a. |
| Données techniques de sécurité | |
| Tension d’entrée UJe | 45 V CC |
| Courant d’entrée IJe | 0,25 A |
| Inductance interne max. LJe | méprisable |
| Max. Capacité interne CJe | méprisable |
| Tension de sécurité maximale UM | 253 V c.a. |
| Données techniques de sécurité | |
| Tension d’entrée UJe | 30 V CC |
| Courant d’entrée IJe | 4 A |
| Inductance interne max. LJe | méprisable |
| Max. Capacité interne CJe | méprisable |
| Tension de sécurité maximale UM | 253 V c.a. |
| Schéma de dimension |  |
| Largeur | 17,5 mm |
| hauteur | 112,5 millimètre |
| profondeur | 113,7 millimètre |
| Profondeur NS 35/7.5 | 114,5 mm (monté sur rail DIN NS 35/7,5 selon EN 60715) |
| Classe d’inflammabilité selon UL 94 | V0 |
| Matériau de la coque | Polyamide (PA 6.6) |
| Conditions environnementales | |
| Indice de protection | IP20 (bornes) |
| IP30 (boîtier) | |
| Température ambiante (service) | -20 °C ... 70 °C (équipement individuel : position de montage discrétionnaire) |
| -20 °C ... 70 °C (Montage en groupes : rail DIN vertical sans circulation d’air) | |
| -20 °C ... 70 °C (Montage en groupes : rail DIN vertical avec circulation d’air) | |
| -20 °C ... 70 °C (Montage sur support : rail DIN horizontal sans circulation d’air) | |
| -20 °C ... 70 °C (Montage sur support : rail DIN horizontal avec circulation d’air) | |
| Température ambiante (stockage/transport) | -40 °C ... 80 °C |
| altitude | ≤ 2000 m |
| Humidité de l’air admissible (service) | ≤ 95 % (sans condensation) |
| ATEX | |
| Marqué | II (1) G [Ex ia Ga] IIC |
| II (1) D [Ex ia Da] IIIC | |
| II 3(1) G Ex ec nC [ia Ga] IIC T4 Gc | |
| I (M1) [Ex ia Ma] I | |
| IECEx | |
| Marqué | [Ex ia Ga] L’IIC |
| [Ex ia Da] L’IIIC | |
| Ex ec nC [ia Ga] IIC T4 Gc | |
| [Ex ia Ma] Je | |
| Niveau d’intégrité de sécurité (SIL, IEC 61508) | |
| Marqué | 2 |
| Compatibilité électromagnétique | Essais selon les normes et exigences suivantes : EN 61326-1 pour une utilisation dans le domaine industriel, NAMUR NE 21 |
| Séparation galvanique | Séparation à 4 voies |
| Type de montage | NS 35/15, NS 35/7.5 |
| Position pour le montage | vertical, horizontal |
