PHOENIX_CONTACTConnexion des appareils décentralisésVC-AR2/3M-S666-SET 1607359 PHOENIX CONTACT Kit d'isolants pour contacts

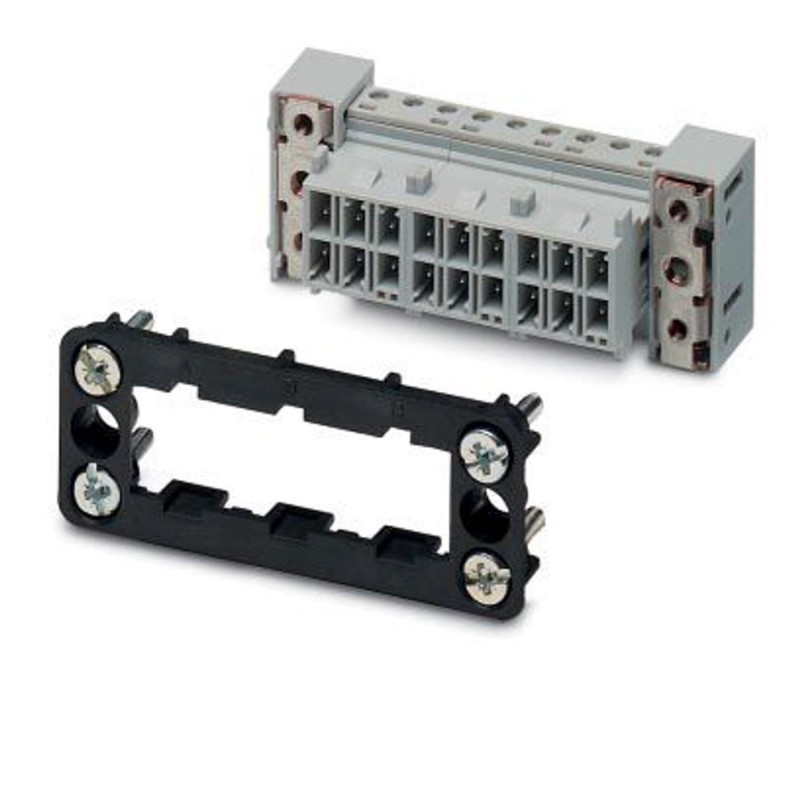

PHOENIX_CONTACT VC-AR2/3M-S666-SET 1607359 - Image 1

Les images sont à titre illustratif. Svp, révisez la fiche technique.

VC-AR2/3M-S666-SET 1607359 PHOENIX CONTACT Kit d'isolants pour contacts

Référence: VC-AR2/3M-S666-SET

Code: 1607359

Fabricant: PHOENIX_CONTACT

Description:

Kit d'isolants pour contacts
Jeu d’inserts de contact, Famille d’articles : VARIOCON, construction : VC2, matériau du boîtier : PA, nombre de pôles : 18, section minimale du conducteur : 0,14 mm², section max. du conducteur : 1,5 mm², tension nominale : 250, courant attribué : 10 A, Type de connexion du contact : mâle. Les connecteurs enfichables ne doivent être utilisés qu’à l’état inerte (non chargés).
Jeu d’inserts de contact, Gamme d’articles : VARIOCON, conception : VC2, matériau du boîtier : PA, nombre de positions : 18, section minimale du conducteur : 0,14 mm2, section max. du conducteur : 1,5 mm2, tension nominale : 250, courant nominal : 10 A, Type de connexion du contact : Goupille, Les connecteurs ne peuvent être connectés/déconnectés qu’à vide.

Catégories:

  • Connecteurs > Bloc de contacts
  • PHOENIX_CONTACT > Connexion des appareils décentralisés

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT

  • En savoir plus
  • ETIM
  • PDF
  • Commentaires
Garantie, réparation et dévolution.

* Cet article est peut-être obsolète. Si vous êtes intéressé, demandez-nous un devis et nous vous dirons s'il y a des unités disponibles. S'il n'y en a plus, un de nos techniciens recherchera une alternative livrable présentant des caractéristiques similaires.

Demandez un devis et nous vérifierons la disponibilité des unités. Si aucune unité n'est disponible, l'un de nos techniciens recherchera une solution alternative.

DERNIÈRE CONSULTÉS

EN SAVOIR PLUS

Données commerciales

Code de commande1607359
Unité de conditionnement5 pcs
Quantité minimum de commande5 pcs
Page cataloguePage 24 (C-2-2013)
GTIN4017918941086
Poids par pièce (hors emballage)0,049 KGM
Numéro du tarif douanier85366990
Pays d'originePL (Pologne)

Généralités

RemarqueL'enfichage et le retrait des connecteurs ne doit se faire que hors tension.
Technique de raccordementRaccordement vissé
Mode de raccordementRaccordement vissé
Couple de serrage0,22 Nm ... 0,25 Nm
Degré de pollution3
Nombre de pôles17+PE
Cycles d'enfichage≥ 100
TailleVC2
Section de conducteur rigide min.0,14 mm²
Section de conducteur rigide max.1,5 mm²
Section de conducteur souple min.0,14 mm²
Section de conducteur souple max.0,75 mm²
Section raccordable0,14 mm² ... 1,5 mm²
Section raccordable AWG30 ... 14
Longueur de gaine à dénuder de chaque fil7 mm

Conditions d'environnement

Température ambiante (fonctionnement)-40 °C ... 100 °C

Indications concernant les matériaux

Matériau du boîtierPA
Matériau de contactCuZn
Matériau de surface du contactnickelé
Matériau de porte-contactsPA

Caractéristiques électriques

Tension de référence (III/3)250 V
Tension nominale UN250 V
Tension de choc assignée4 kV
4 kV
Courant de référence10 A
10 A
Intensité nominale IN10 A

Normes et spécifications

Classe d'inflammabilité selon UL 94V0

Environmental Product Compliance

REACh SVHCLead 7439-92-1
China RoHSPériode d'utilisation conforme (EFUP) : 50 ans
La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses.

Classifications

ETIM for 1607359 Connecteurs (EC003557)

Nom de la caractéristiqueNombre de pôles (EF001391)
Valeur de la caractéristique18
