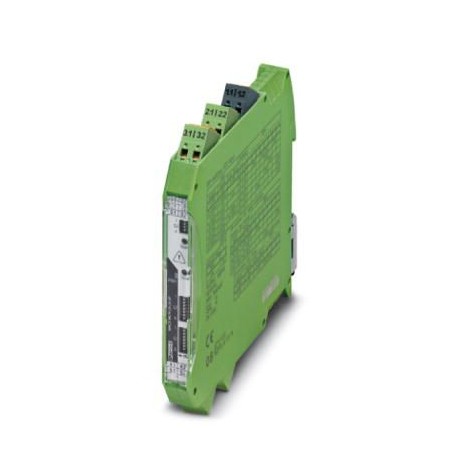

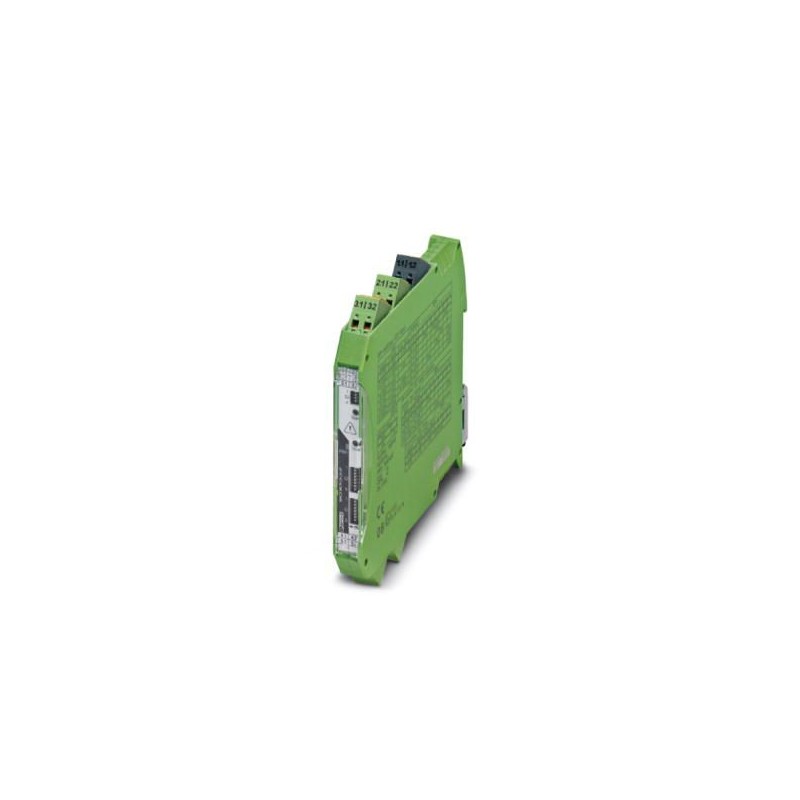

MACX MCR-UI-UI-UP-SP-NC

2811569

PHOENIX_CONTACT

Amplificateur-séparateur

Amplificateur de séparation avec séparation galvanique sûre et large plage de puissance (24 V ... 230 V AC/DC). Commutateur DIP avant, plus de 1600 conversions de signaux réglables. Configuration standard ( IN 0 ... 10 V / SORTIE 0 ... 20 mA), raccord à ressort, SIL

Plus de détails


Détecteurs > Amplificateur séparateur

Interface

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT

Prix total: $581.54
Prix unitaire: $581.54
Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Related products

▲

Les plus vendus

▲

En savoir plus

▲


Données commerciales

Code de commande2811569
Unité de conditionnement1 pcs
Page cataloguePage 118 (C-5-2017)
GTIN4046356466998
Poids par pièce (hors emballage)0,150 KGM
Numéro du tarif douanier85437090
Pays d'origineDE (Allemagne)

Remarque

Restriction d'utilisationCEM : produit de classe A, voir déclaration du fabriquant dans la section Téléchargements

Cotes

Largeur12,5 mm
Hauteur99 mm
Profondeur114,5 mm

Conditions d'environnement

Température ambiante (fonctionnement)-20 °C ... 70 °C
Température ambiante (stockage/transport)-40 °C ... 85 °C
Hauteur max.≤ 2000 m

Données d'entrée

Nombre d'entrées1
Signal d'entrée tension0 mV ... 50 mV
0 mV ... 60 mV
0 mV ... 75 mV
0 mV ... 100 mV
0 mV ... 120 mV
0 mV ... 150 mV
0 mV ... 200 mV
0 mV ... 300 mV
0 mV ... 500 mV
0 V ... 1 V
0 V ... 1,5 V
0 V ... 2 V
0 V ... 3 V
0 V ... 5 V
0 V ... 10 V (configuration via le commutateur DIP)
0 V ... 15 V
0 V ... 20 V
0 V ... 30 V
0 V ... 50 V
0 V ... 100 V
-50 mV ... 50 mV
-60 mV ... 60 mV
-75 mV ... 75 mV
-100 mV ... 100 mV
-120 mV ... 120 mV
-150 mV ... 150 mV
-200 mV ... 200 mV
-300 mV ... 300 mV
-500 mV ... 500 mV
-1 V ... 1 V
-1,5 V ... 1,5 V
-2 V ... 2 V
-3 V ... 3 V
-5 V ... 5 V
-10 V ... 10 V
-15 V ... 15 V
-20 V ... 20 V
-30 V ... 30 V
-50 V ... 50 V
-100 V ... 100 V
1 V ... 5 V
2 V ... 10 V
Signal d'entrée courant0 mA ... 1 mA (configuration via le commutateur DIP)
0 mA ... 1,5 mA
0 mA ... 2 mA
0 mA ... 3 mA
0 mA ... 5 mA
0 mA ... 10 mA
0 mA ... 15 mA
0 mA ... 20 mA
0 mA ... 30 mA
0 mA ... 50 mA
0 mA ... 100 mA
-1 mA ... 1 mA
-1,5 mA ... 1,5 mA
-2 mA ... 2 mA
-3 mA ... 3 mA
-5 mA ... 5 mA
-10 mA ... 10 mA
-15 mA ... 15 mA
-20 mA ... 20 mA
-30 mA ... 30 mA
-50 mA ... 50 mA
-100 mA ... 100 mA
1 mA ... 5 mA
2 mA ... 10 mA
4 mA ... 20 mA
Tension d'entrée max.± 100 V
Courant d'entrée max.± 100 mA
Résistance d'entrée entrée tensionenv. 1 MΩ (± 1 V DC ... ± 100 V DC)
Résistance d'entrée entrée courantenv. 10 Ω (± 10 mA DC ... ± 100 mA DC)

Données de sortie

Nombre de sorties1
Configurable/programmableoui, commutable
Signal de sortie tension0 V ... 10 V (configuration via le commutateur DIP)
0 V ... 5 V
2 V ... 10 V
1 V ... 5 V
-10 V ... 10 V
-5 V ... 5 V
0 V ... 2,5 V
0,5 V ... 2,5 V
-2,5 V ... 2,5 V
Signal de sortie courant0 mA ... 5 mA
0 mA ... 10 mA
0 mA ... 20 mA (configuration via le commutateur DIP)
1 mA ... 5 mA
2 mA ... 10 mA
4 mA ... 20 mA
-5 mA ... 5 mA
-10 mA ... 10 mA
-20 mA ... 20 mA
Tension de sortie max.15 V
Courant de sortie max.35 mA
Charge/charge de sortie Sortie tension≥ 1 kΩ (10 V)
Charge/charge de sortie Sortie courant≤ 600 Ω (20 mA ; actif)
passive : ≤ (UB-2 V) / Ioutmax
Ondulation< 10 mVeff

Alimentation

Plage de tension d'alimentation24 V ... 230 V AC/DC (-20 %/+10 %, 50/60 Hz)

Caractéristiques de raccordement

Type de raccordementRaccordement Push-in
Section de conducteur rigide min.0,2 mm²
Section de conducteur rigide max.1,5 mm²
Section du conducteur AWG min.24
Section du conducteur AWG max.16
Section de conducteur souple min.0,2 mm²
Section de conducteur souple max.1,5 mm²
Longueur à dénuder8 mm
Technique de raccordementMINICONNEC

Généralités

Nombre de voies1
Erreur de transmission max.≤ 0,1 % (étalonné de la dérivation)
Coefficient de température max.0,0075 %/K
Fréquence limite (3 dB)10 kHz (commutable 30 Hz)
Etalonnage zéro± 4 %
Etalonnage gain± 4 %
Réponse indicielle (10-90 %)35 µs (à 10 kHz)
11 ms (à 30 Hz)
Circuit de protectionProtection contre les transitoires
Catégorie de surtensionII
Degré de pollution2
Tension d'isolement assignée300 V AC
Compatibilité électromagnétiqueConformité à la directive CEM
ImmunitéEN 61000-6-2 De faibles écarts peuvent survenir lors de perturbations.
Colorisgris
Matériau du boîtierPA 6.6-FR
Emplacement pour le montageindifférent
ConformitéConformité CE
ATEX II 3 G Ex nA IIC T4 Gc
IECExEx nA IIC T4 Gc
UL, USA/CanadaUL 61010 Listed
Class I, Div. 2, Groups A, B, C, D T6
Class I, Zone 2, Group IIC
Certificat de transport maritimeDNV GL TAA00000AG

Normes et spécifications

Compatibilité électromagnétiqueConformité à la directive CEM
ConformitéConformité CE
ATEX II 3 G Ex nA IIC T4 Gc
IECExEx nA IIC T4 Gc
UL, USA/CanadaUL 61010 Listed
Class I, Div. 2, Groups A, B, C, D T6
Class I, Zone 2, Group IIC
Température DNV GLB
Humidité DNV GLB
Vibrations DNV GLA
DNV GL-EMCB
DNV GL-EnclosureRequired protection according to the Rules shall be provided upon installation on board

Environmental Product Compliance

REACh SVHCLead 7439-92-1
China RoHSPériode d'utilisation conforme (EFUP) : 50 ans
La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses.

Classifications


ETIM for 2811569 Détecteurs (EC002653)
Caractéristique Valeur
Type d'alimentation électrique (EF001469) Autre
Tension d'alimentation assignée CA (EF007075) 19.2 V
Tension d'alimentation assignée CC (EF007078) 19.2 V
Nombre de plages d'entrée -60 mV ... +60 mV (EF006927) 1
Nombre de plages d'entrée -100 mV ... +100 mV (EF006912) 1
Nombre de plages d'entrée -300 mV ... +300 mV (EF006920) 1
Nombre de plages d'entrée -500 mV ... +500 mV (EF006926) 1
Nombre de plages d'entrée -1 V ... +1 V (EF006906) 1
Nombre de plages d'entrée -2 V ... +2 V (EF006913) 1
Nombre de plages d'entrée -2,5 V ... +2,5 V (EF006915) 0
Nombre de plages d'entrée -5 V ... +5 V (EF006923) 1
Nombre de plages d'entrée -10 V ... +10 V (EF006909) 1
Nombre de plages d'entrée -20 V ... +20 V (EF006917) 1
Nombre de plages d'entrée 0 mV ... 60 mV (EF006905) 1
Nombre de plages d'entrée 0 mV ... 100 mV (EF006893) 1
Nombre de plages d'entrée 0 mV ... 200 mV (EF006898) 1
Nombre de plages d'entrée 0 mV ... 300 mV (EF006901) 1
Nombre de plages d'entrée 0 mV ... 500 mV (EF006904) 1
Nombre de plages d'entrée 0 V ... 1 V (EF006890) 1
Nombre de plages d'entrée 0 V ... 2 V (EF006894) 1
Nombre de plages d'entrée 0 V ... 2,5 V (EF006895) 0
Nombre de plages d'entrée 0 V ... 5 V (EF006903) 1
Nombre de plages d'entrée 0 V ... 10 V (EF006892) 1
Nombre de plages d'entrée 0 V ... 20 V (EF006897) 1
Nombre de plages d'entrée 0 V ... 24 V (EF006899) 0
Nombre de plages d'entrée 0 V ... 30 V (EF006900) 1
Nombre de plages d'entrée 1 V ... 5 V (EF006907) 1
Nombre de plages d'entrée 2 V ... 10 V (EF006914) 1
Nombre de plages d'entrée +5 V ... -5 V (EF006889) 0
Nombre de plages d'entrée +10 V ... -10 V (EF006888) 0
Nombre de plages d'entrée 5 V ... 0 V (EF006924) 0
Nombre de plages d'entrée 5 V ... 1 V (EF006925) 0
Nombre de plages d'entrée 10 V ... 0 V (EF006910) 0
Nombre de plages d'entrée 10 V ... 2 V (EF006911) 0
Nombre de plages d'entrée 0 mA ... 5 mA (EF006902) 1
Nombre de plages d'entrée 0 mA ... 10 mA (EF006891) 1
Nombre de plages d'entrée 0 mA ... 20 mA (EF006896) 1
Nombre de plages d'entrée 4 mA ... 20 mA (EF006921) 1
Nombre de plages d'entrée -5 mA ... +5 mA (EF006922) 1
Nombre de plages d'entrée -10 mA ... +10 mA (EF006908) 1
Nombre de plages d'entrée -20 mA ... +20 mA (EF006916) 1
Nombre de plages d'entrée 20 mA ... 0 mA (EF006918) 0
Nombre de plages d'entrée 20 mA ... 4 mA (EF006919) 0
Nombre de plages de sortie -60 mV ... +60 mV (EF006880) 0
Nombre de plages de sortie -100 mV ... +100 mV (EF006865) 0
Nombre de plages de sortie -300 mV ... +300 mV (EF006873) 0
Nombre de plages de sortie -500 mV ... +500 mV (EF006879) 0
Nombre de plages de sortie -1 V ... +1 V (EF006859) 0
Nombre de plages de sortie -2 V ... +2 V (EF006866) 0
Nombre de plages de sortie -2,5 V ... +2,5 V (EF006868) 1
Nombre de plages de sortie -5 V ... +5 V (EF006876) 1
Nombre de plages de sortie -10 V ... +10 V (EF006862) 1
Nombre de plages de sortie -20 V ... +20 V (EF006870) 0
Nombre de plages de sortie 0 mV ... 60 mV (EF006858) 0
Nombre de plages de sortie 0 mV ... 100 mV (EF006846) 0
Nombre de plages de sortie 0 mV ... 200 mV (EF006851) 0
Nombre de plages de sortie 0 mV ... 300 mV (EF006854) 0
Nombre de plages de sortie 0 mV ... 500 mV (EF006857) 0
Nombre de plages de sortie 0 V ... 1 V (EF006843) 0
Nombre de plages de sortie 0 V ... 2 V (EF006847) 0
Nombre de plages de sortie 0 V ... 2,5 V (EF006848) 1
Nombre de plages de sortie 0 V ... 5 V (EF006856) 1
Nombre de plages de sortie 0 V ... 10 V (EF006845) 1
Nombre de plages de sortie 0 V ... 20 V (EF006850) 0
Nombre de plages de sortie 0 V ... 24 V (EF006852) 0
Nombre de plages de sortie 0 V ... 30 V (EF006853) 0
Nombre de plages de sortie 1 V ... 5 V (EF006860) 1
Nombre de plages de sortie 2 V ... 10 V (EF006867) 1
Nombre de plages de sortie +5 V ... -5 V (EF006842) 0
Nombre de plages de sortie +10 V ... -10 V (EF006841) 0
Nombre de plages de sortie 5 V ... 0 V (EF006877) 0
Nombre de plages de sortie 5 V ... 1 V (EF006878) 0
Nombre de plages de sortie 10 V ... 0 V (EF006863) 0
Nombre de plages de sortie 10 V ... 2 V (EF006864) 0
Nombre de plages de sortie 0 mA ... 5 mA (EF006855) 1
Nombre de plages de sortie 0 mA ... 10 mA (EF006844) 1
Nombre de plages de sortie 0 mA ... 20 mA (EF006849) 1
Nombre de plages de sortie 4 mA ... 20 mA (EF006874) 1
Nombre de plages de sortie -5 mA ... +5 mA (EF006875) 1
Nombre de plages de sortie -10 mA ... +10 mA (EF006861) 1
Nombre de plages de sortie -20 mA ... +20 mA (EF006869) 1
Nombre de plages de sortie 20 mA ... 0 mA (EF006871) 0
Nombre de plages de sortie 20 mA ... 4 mA (EF006872) 0
Nombre de canaux (EF000259) 1
Sortie de signalisation de défaut (EF007499) Non
À sécurité intrinsèque selon EN 60947-5-6 NAMUR (EF007112) Non
Séparation galvanique entre les entrées (EF007224) Non
Hauteur (EF000040) 107.9 mm
Largeur (EF000008) 12.5 mm
Profondeur (EF000049) 113.7 mm
Charge (EF007096) 600 Ohm
Température de fonctionnement (EF002393) -20 °C
Dérive de température (EF007507) 0.0075 %/K
Type de boîtier (EF007276) Appareil encastré
Finition du raccordement électrique (EF003961) Autre
Type de montage (EF000003) Barre profilée fixation à vis
Classe de protection (IP) (EF005474) IP20

Datasheet - PDF

▲
Titre: Taille: Type:
PDF CATALOGUE PHOENIX TECHNIQUES DINTERFACE FR.pdf 29 Mbytes
PHOENIX CONTACT-2811569-MACX MCR-UI-UI-UP-SP-NC 170 Kbytes PHOENIX CONTACT-2811569-MACX MCR-UI-UI-UP-SP-NC

Commentaires: (0) ▲

Aucun commentaire sur le produit encore.

Écrire commentaire
Écrire commentaire
Sous forme de peau
Score:
Nom:
Email:
Titre:
Commentaire:
Recommandez-vous acheter ce produit?
  Captcha
  Écrire commentaire

Derniers commentaires de nos clients

Toutes les évaluations que nous recevons des articles que nous proposons sont réels et vérifiés. Un petit geste, mais très précieux. Je vous remercie pour cette minute que vous passez à nous laisser votre avis et note sur les produits, car il nous aide à continuer à améliorer et à offrir encore plus la qualité de service.
