PHOENIX_CONTACTConnexion des appareils décentralisésVS-15-BU-DSUB-EG 1688887 PHOENIX CONTACT Eléments de contact

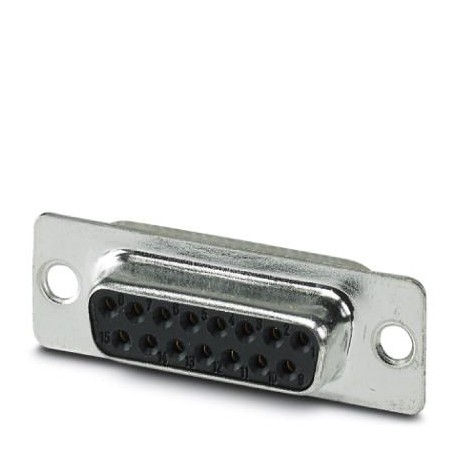

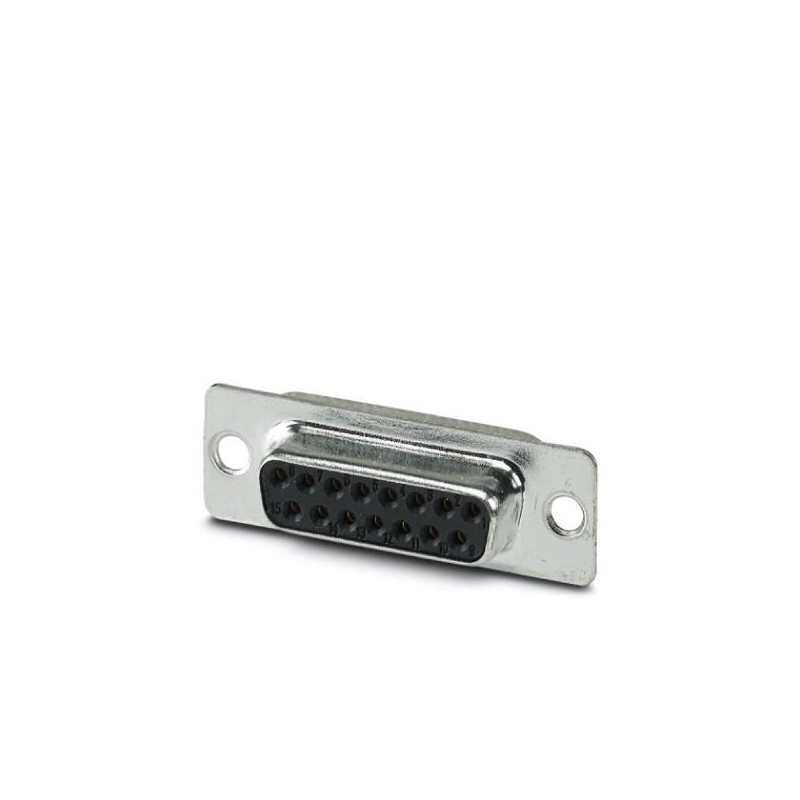

PHOENIX_CONTACT VS-15-BU-DSUB-EG 1688887 - Image 1

Les images sont à titre illustratif. Svp, révisez la fiche technique.

VS-15-BU-DSUB-EG 1688887 PHOENIX CONTACT Eléments de contact

Référence: VS-15-BU-DSUB-EG

Code: 1688887

Fabricant: PHOENIX_CONTACT

Description:

Eléments de contact
Insert de contact D-SUB, taille d’enveloppe 2, avec 15 contacts de signal, type contact femelle, avec coupelle de soudage, droit, fixation par foret de 3 mm, pour cadre encastré et boîtier suspendu VS-15-...

Catégories:

  • Installation de réseaux de communication > Connecteur Sub-D
  • PHOENIX_CONTACT > Connexion des appareils décentralisés

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT

  • En savoir plus
  • ETIM
  • PDF
  • Commentaires
Garantie, réparation et dévolution.

Prix total: 944,75 €

Prix unitaire: 9,4475 €

Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant).

Calculer le prix par quantité

QuantitéPrix

Délai standard: 2-3 semaines.

  • Ces délais sont estimatifs et peuvent varier une fois la commande de l'article traitée.

EN SAVOIR PLUS

Données commerciales

Code de commande1688887
Unité de conditionnement10 pcs
Quantité minimum de commande10 pcs
RemarqueFabrication à la commande (pas de reprise)
Page cataloguePage 210 (C-2-2013)
GTIN4017918823030
Poids par pièce (hors emballage)0,008 KGM
Numéro du tarif douanier85366990
Pays d'origineDE (Allemagne)

Caractéristiques mécaniques

Nombre de pôles15
EnfichableD-SUB 15
Cycles d'enfichage≥ 50
Type de raccordementCône de soudage
Section raccordable0,5 mm²
Section raccordable AWG20
Force d'enfichage par contact de signal≤ 3,40 N
Type de montagePerçage
Type15
Taille de boîtier2

Conditions d'environnement

Température ambiante (fonctionnement)-55 °C ... 125 °C

Indications concernant les matériaux

Classe d'inflammabilité selon UL 94V0
Matériau du boîtierAcier, étamé
Matériau de porte-contactsPBT-GF
Matériau de contactAlliage de cuivre
Matériau de surface du contactPlaqué or sur nickel

Caractéristiques électriques

Nombre de pôles15
Courant de référence5 A (à 20 °C)
Catégorie de surtensionIII
Degré de pollution2
Tension de référence (III/3)125 V
Tension d'essai1200 V

Normes et spécifications

Classe d'inflammabilité selon UL 94V0

Environmental Product Compliance

REACh SVHCLead 7439-92-1
China RoHSPériode d'utilisation conforme (EFUP) : 50 ans
La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses.

Classifications

ETIM for 1688887 Connecteurs (EC000438)

Nom de la caractéristiqueNombre de contacts de puissance (EF012216)
Valeur de la caractéristique0
Nom de la caractéristiqueInsert de contact sans contact (EF007324)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueFinition des contacts (EF001587)
Valeur de la caractéristiqueJack
Nom de la caractéristiqueNombre de pôles (EF001391)
Valeur de la caractéristique15
Nom de la caractéristiqueCourant assigné In (EF008250)
Valeur de la caractéristique5 A
Nom de la caractéristiqueTempérature ambiante (EF002386)
Valeur de la caractéristique125 °C
Nom de la caractéristiqueTempérature de fonctionnement (EF002393)
Valeur de la caractéristique-55 °C
Nom de la caractéristiqueTension assignée (EF000228)
Valeur de la caractéristique125 V
Nom de la caractéristiqueTension nominale de tenue aux chocs (EF002993)
Valeur de la caractéristique1 kV
Nom de la caractéristiqueCatégorie de surtension (EF006785)
Valeur de la caractéristiqueIII
Nom de la caractéristiqueAvec protection des fils (EF000550)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueSection de conducteur connectable à fil fin sans embout de câble (EF007341)
Valeur de la caractéristique0.5 mm²
Nom de la caractéristiqueSection de conducteur connectable multifilaire (EF007343)
Valeur de la caractéristique0.5 mm²
Nom de la caractéristiqueMatériau du revêtement de contact (EF004020)
Valeur de la caractéristiqueAutre
Nom de la caractéristiqueMatériau de l'insert de contact (EF008521)
Valeur de la caractéristiqueAutre
Nom de la caractéristiqueMatériau du contact (EF007544)
Valeur de la caractéristiqueCuivre
Nom de la caractéristiqueClasse d'inflammabilité du matériau isolant selon UL 94 (EF002521)
Valeur de la caractéristiqueV0
Nom de la caractéristiqueAvec conducteur de protection (EF007468)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueNombre minimal de cycles d'insertion (EF012212)
Valeur de la caractéristique50
Nom de la caractéristiqueLargeur (EF000008)
Valeur de la caractéristique14.5 mm
Nom de la caractéristiqueHauteur (EF000040)
Valeur de la caractéristique12.93 mm
Nom de la caractéristiqueProfondeur (EF000049)
Valeur de la caractéristique39.52 mm
