PHOENIX_CONTACTConnexion des appareils décentralisésVS-09-ST-DSUB-FK 1688816 PHOENIX CONTACT Eléments de contact D-SUB

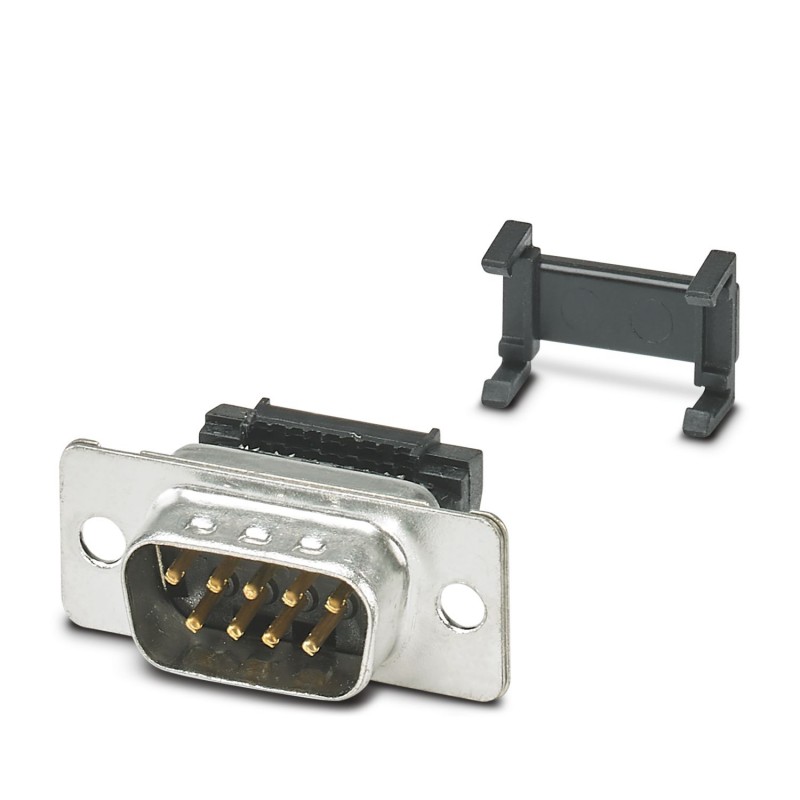

PHOENIX_CONTACT VS-09-ST-DSUB-FK 1688816 - Image 1

Les images sont à titre illustratif. Svp, révisez la fiche technique.

VS-09-ST-DSUB-FK 1688816 PHOENIX CONTACT Eléments de contact D-SUB

Référence: VS-09-ST-DSUB-FK

Code: 1688816

Fabricant: PHOENIX_CONTACT

Description:

Eléments de contact D-SUB
Insert de contact D-SUB, taille d’enveloppe 1, avec 9 contacts de signal, type de contact mâle, raccord pour câble plat, coudé, fixation par foret 3 mm, pour cadre encastré VS-09-...
Isolant pour contact D-SUB , taille Shell 1, avec 9 contacts de signalisation, type de contact mâle, raccordement pour câble en nappe, coudé, fixation au moyen d'un perçage de 3 mm, pour cadre de montage VS-09-...

Catégories:

  • Installation de réseaux de communication > Connecteur Sub-D
  • PHOENIX_CONTACT > Connexion des appareils décentralisés

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT

  • En savoir plus
  • ETIM
  • PDF
  • Commentaires
Garantie, réparation et dévolution.

Prix total: 172,76 €

Prix unitaire: 17,276 €

Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant).

Calculer le prix par quantité

QuantitéPrix

Délai standard: 2-3 semaines.

  • Ces délais sont estimatifs et peuvent varier une fois la commande de l'article traitée.

DERNIÈRE CONSULTÉS

EN SAVOIR PLUS

Caractéristiques techniques
Propriétés du produit
Type de produitInsert mâle
TypeD-SUB
Nombre de pôles9
EnfichableD-SUB 9
VersionMâle
Blindénon
État de la gestion des données
Révision de l'article03
Propriétés d'isolation
Catégorie de surtensionIII
Degré de pollution2
Propriétés électriques
Tension de référence (III/3)125 V
Tension de tenue aux chocs assignée1 kV
Courant de référence1,5 A (à 20 °C)
Tension d'essai1000 V
Support de transmissionCuivre
Caractéristiques de raccordement
Type de raccordementRaccordement pour câble en nappe
Dimensions
Largeur18,5 mm
Hauteur31,19 mm
Longueur12,93 mm
Indications sur les matériaux
Classe d'inflammabilité selon UL 94V0
Matériau du boîtierAcier, étamé
Matériau de contactAlliage de cuivre
Matériau de surface du contactPlaqué or sur nickel
Matériau de porte-contactsPolyester GF
Propriétés mécaniques
Caractéristiques mécaniques
Cycles d'enfichage≥ 50
Conditions environnementales et de durée de vie
Conditions ambiantes
Température ambiante (fonctionnement)-55 °C ... 125 °C
Montage
Type de montagePerçage

ETIM for 1688816 Connecteurs (EC003557)

Nom de la caractéristiqueNombre de pôles (EF001391)
Valeur de la caractéristique9
