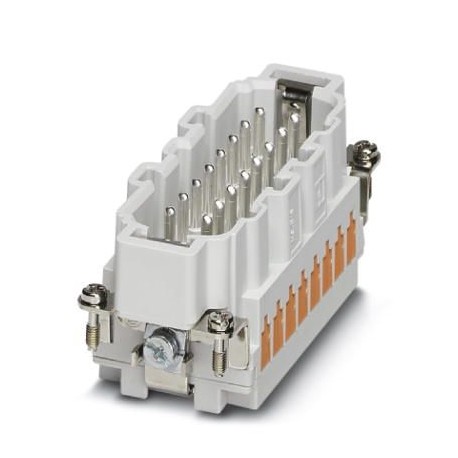

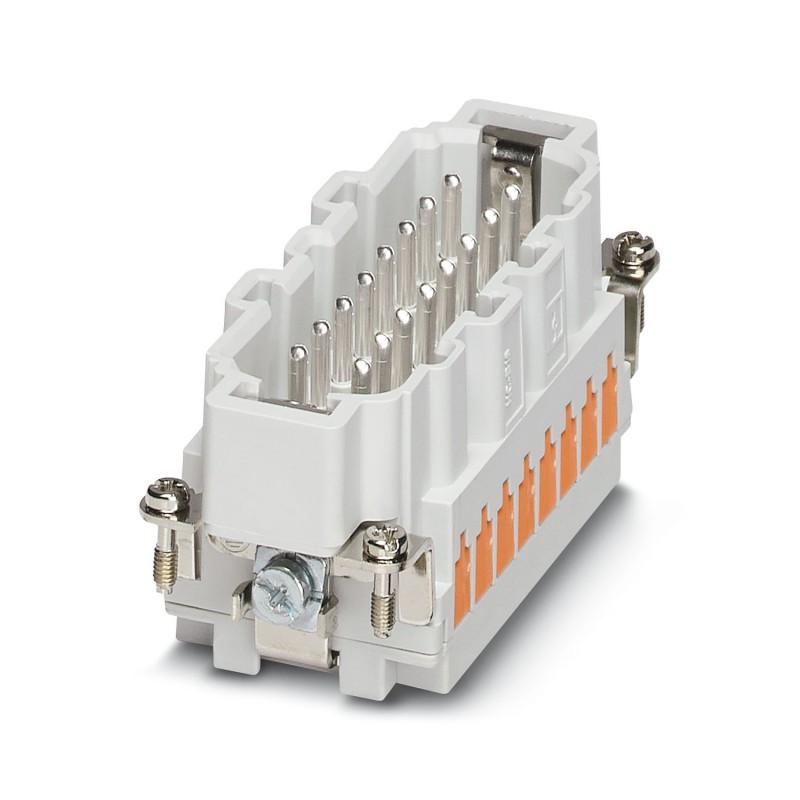

HC-B 16-ESTQ-2,5-32 1605653 PHOENIX CONTACT Eléments de contact
HC-B 16-ESTQ-2,5-32
1605653
PHOENIX_CONTACT
10
Eléments de contact
Insert de contact, nombre de pôles : 16+PE, taille : B16, mâle, raccord QUICKON, 500 V, 16 A, 0,34 mm² ... 2,5 millimètres²
Élément de contact, nombre de pôles: 16+PE, taille: B16, Mâle, Raccordement QUICKON, 500 V, 16 A, 0,34 mm2 ... 2,5 mm2
Connecteurs > Bloc de contacts
Connecteurs industriels
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Les plus vendus
▲En savoir plus
▲| Généralités | Les connecteurs ne doivent être manipulés que hors charge/tension. |
| Instructions de montage | L'utilisation conforme à la destination prévoit le montage dans un boîtier avec l'indice de protection IP54 ou plus élevé. |
| Type de produit | Élément de contact à polarité fixe |
| Série | HC-B |
| Type | B16 |
| B32 | |
| Nombre de pôles | 16 |
| Enfichable | 16+PE |
| Numérotation des contacts | 17 - 32 |
| Type de matériau du contact | roulés |
| État de la gestion des données | |
| Révision de l'article | 07 |
| Propriétés d'isolation | |
| Catégorie de surtension | III |
| Degré de pollution | 3 |
| Dessin coté |  |
| Largeur | 34 mm |
| Hauteur | 35 mm |
| Longueur | 84,5 mm |
| Distance horizontale entre les trous de perçage | 77,5 mm |
| Distance verticale entre les trous de perçage | 27 mm |
| Caractéristiques mécaniques | |
| Diamètre de contact | 2,5 mm |
| Technologie de raccordement | |
| Technologie de raccordement | Raccordement QUICKON |
| Raccordement du conducteur | |
| Section raccordable | 0,34 mm² ... 2,5 mm² (Structure des torons VDE 0295, classe 1 - 5/diamètre des torons >= 0,2 mm) |
| Section raccordable AWG | 22 ... 14 |
| Couple de serrage | 0,8 Nm ... 1,2 Nm (Raccordement PE) |
| 0,5 Nm ... 0,8 Nm (Vis de fixation pour le montage dans le boîtier HEAVYCONNEC) | |
| Tension de référence (III/3) | 500 V |
| 500 V | |
| Tension de tenue aux chocs assignée | 6 kV |
| 6 kV | |
| Courant de référence | 16 A |
| 16 A |
| Caractéristiques mécaniques | |
| Cycles d'enfichage | ≥ 500 |
| Matériau Isolation du fil | PVC / PE |
| Classe d'inflammabilité selon UL 94 | V0 |
| Matériau de contact | Alliage de cuivre |
| Matériau de surface du contact | Ag |
| Matériau de porte-contacts | PA |
| Normes / Spécifications | PA: Protection incendie dans les véhicules ferroviaires - Ensembles d'exigences R22 et R23 et DIN EN 45545-2 (Niveau de risque HL1 - HL2) |
| PA: Protection incendie dans les véhicules ferroviaires - Ensemble d'exigences R24 et DIN EN 45545-2 (Niveau de risque HL1 - HL3) |
| Conditions ambiantes | |
| Température ambiante (fonctionnement) | -40 °C ... 125 °C (y compris l'échauffement des contacts) |
| Température ambiante (montage) | -25 °C ... 50 °C |
| Essai | |
| Normes/prescriptions | PA: Protection incendie dans les véhicules ferroviaires - Ensembles d'exigences R22 et R23 et DIN EN 45545-2 (Niveau de risque HL1 - HL2) |
| PA: Protection incendie dans les véhicules ferroviaires - Ensemble d'exigences R24 et DIN EN 45545-2 (Niveau de risque HL1 - HL3) | |
| Caractéristique | Valeur |
|---|---|
| Nombre de contacts de puissance (EF012216) | 16 |
| Nombre de contacts de commande (EF012217) | 0 |
| Insert de contact sans contact (EF007324) | Non |
| Finition des contacts (EF001587) | Broche |
| Nombre de pôles (EF001391) | 16 |
| Diamètre du contact à fiche (EF007320) | 2.5 mm |
| Matériau de l'insert de connecteur (EF007545) | Thermoplastique |
| Courant assigné In (EF008250) | 16 A |
| Température ambiante (EF002386) | 125 °C |
| Température de fonctionnement (EF002393) | -40 °C |
| Tension assignée (EF000228) | 500 V |
| Tension nominale de tenue aux chocs (EF002993) | 6 kV |
| Catégorie de surtension (EF006785) | III |
| Degré de pollution (EF006786) | 3 |
| Finition du raccordement électrique (EF003961) | Raccordement autodénudant |
| Avec protection des fils (EF000550) | Non |
| Section de conducteur connectable à fil fin sans embout de câble (EF007341) | 0.34 mm² |
| Section de conducteur connectable multifilaire (EF007343) | 0.34 mm² |
| Matériau du revêtement de contact (EF004020) | Autre |
| Matériau de l'insert de contact (EF008521) | Thermoplastique |
| Matériau du contact (EF007544) | Autres alliages de cuivre |
| Classe d'inflammabilité du matériau isolant selon UL 94 (EF002521) | V0 |
| Avec conducteur de protection (EF007468) | Oui |
| Nombre minimal de cycles d'insertion (EF012212) | 500 |
| Largeur (EF000008) | 34 mm |
| Hauteur (EF000040) | 35 mm |
| Profondeur (EF000049) | 84.5 mm |
