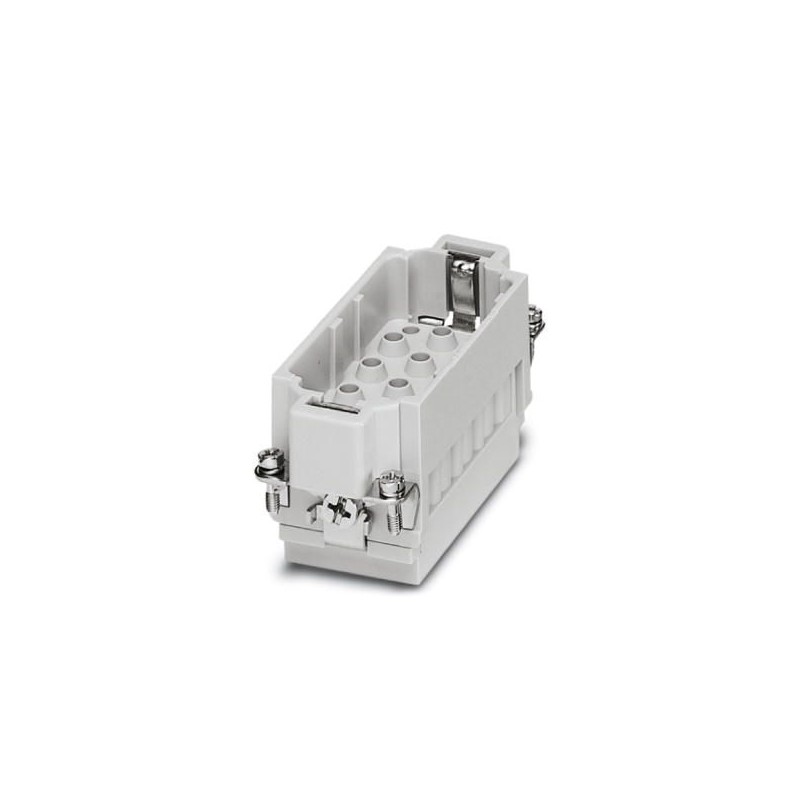

PHOENIX_CONTACT HC-K12/ 2-ESTC 1636334 - Image 1

Les images sont à titre illustratif. Svp, révisez la fiche technique.

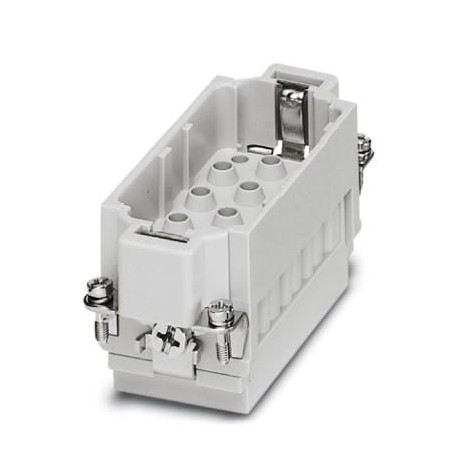

HC-K12/ 2-ESTC 1636334 PHOENIX CONTACT Eléments de contact

Référence: HC-K12/ 2-ESTC

Code: 1636334

Fabricant: PHOENIX_CONTACT

Description:

Eléments de contact
Insert de contact, nombre de pôles : 12+2+PE, taille : B16, contacts de puissance : 12, contacts de commande : 2, Mâle, connexion sertie, 690 V, 40 A, 1,5 mm² ... 6 millimètres carrés

Catégories:

  • Connecteurs > Bloc de contacts
  • PHOENIX_CONTACT > Connecteurs industriels

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT

  • En savoir plus
  • PDF
  • Commentaires
Garantie, réparation et dévolution.

Prix unitaire: 41,37 €

Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant).

Calculer le prix par quantité

QuantitéPrix

Délai standard: 2-3 semaines.

  • Ces délais sont estimatifs et peuvent varier une fois la commande de l'article traitée.

DERNIÈRE CONSULTÉS

EN SAVOIR PLUS

Données commerciales

Code de commande1636334
Unité de conditionnement1 pcs
Page cataloguePage 559 (C-2-2017)
GTIN4046356011471
Poids par pièce (hors emballage)0,074 KGM
Numéro du tarif douanier85366990
Pays d'origineCN (Chine)

Généralités

RemarquePour boîtiers HEAVYCONNEC-ADVANCE et HEAVYCONNEC de type B16/B32, contacts de puissance : CK 4,0-ED, contacts de commande : CK 1,6-ED (contacts à sertir non fournis)
Mode de raccordementRaccordement serti (Contacts de puissance)
Raccordement serti (Contacts de commande)
Degré de pollution3
Catégorie de surtensionIII
Nombre de pôles12+2+PE
Nombre de contacts de puissance12
Nombre de contacts de commande2
Cycles d'enfichage≥ 500
TailleB16
Numérotation des contacts1 - 12
Section raccordable1,5 mm² ... 6 mm² (Contacts de puissance)
0,14 mm² ... 2,5 mm² (Contacts de commande)
Section raccordable AWG16 ... 10 (Contacts de puissance)
26 ... 14 (Contacts de commande)
Longueur de gaine à dénuder de chaque fil9 mm (Contacts de puissance, pour une section de 1,5 mm² ... 2,5 mm²)
8 mm (Contacts de commande, pour une section de 0,14 mm² ... 1,5 mm²)
9,5 mm (contacts de puissance, pour une section de 4 mm² ... 6 mm²)
6 mm (Contacts de commande, pour une section de 2,5 mm²)
Conseils pour le montageL'utilisation conforme à la destination prévoit le montage dans un boîtier avec l'indice de protection IP54 ou plus élevé.

Conditions ambiantes

Température ambiante (fonctionnement)-40 °C ... 125 °C

Indications concernant les matériaux

Matériau de contactAlliage de Cu
Matériau surface de contact, contact de puissanceAg
Matériau surface de contact, contact de commandeAg (alternative Au)
Matériau de porte-contactsPC

Caractéristiques électriques

Tension de référence (III/3)690 V (Contacts de puissance)
250 V (Contacts de commande)
Tension de choc assignée8 kV (Contacts de puissance)
4 kV (Contacts de commande)
Courant de référence40 A (Contacts de puissance)
10 A (Contacts de commande)

Normes et spécifications

Connexion selon la normeCSA
Classe d'inflammabilité selon UL 94V0

Environmental Product Compliance

REACh SVHCLead 7439-92-1
China RoHSPériode d'utilisation conforme (EFUP) : 50 ans
La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses.
