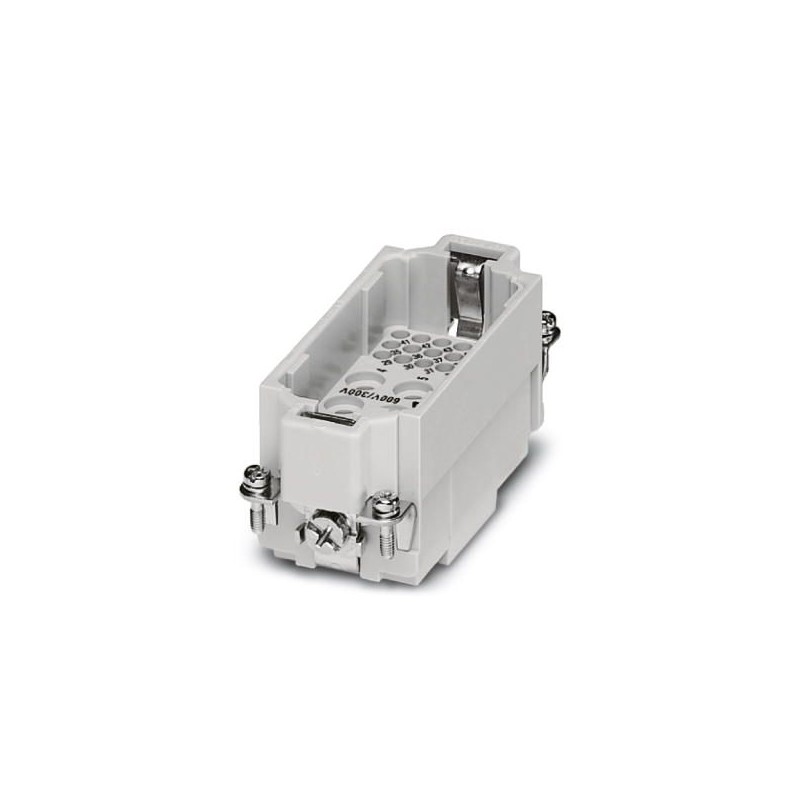

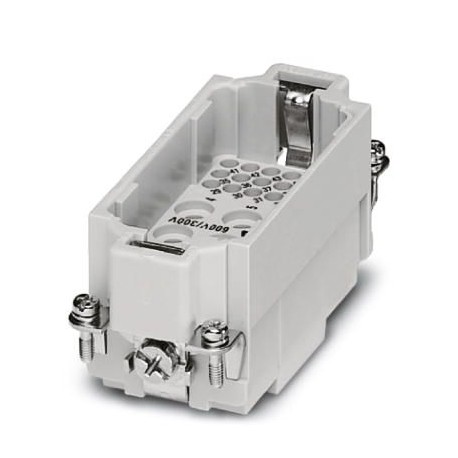

HC-K 6/36-ESTC 1636376 PHOENIX CONTACT Eléments de contact
HC-K 6/36-ESTC
1636376
PHOENIX_CONTACT
Eléments de contact
Insert de contact, nombre de pôles : 6+36+PE, taille : B16, contacts de puissance : 6, contacts de commande : 36, mâle, connexion sertie, 690 V, 40 A, 1,5 mm² ... 6 millimètres²
Connecteurs > Bloc de contacts
Connecteurs industriels
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Les plus vendus
▲En savoir plus
▲Données commerciales
| Code de commande | 1636376 |
|---|---|
| Unité de conditionnement | 1 pcs |
| Page catalogue | Page 559 (C-2-2017) |
| GTIN | 4046356011518 |
| Poids par pièce (hors emballage) | 0,066 KGM |
| Numéro du tarif douanier | 85366990 |
| Pays d'origine | CN (Chine) |
Généralités
| Remarque | Pour boîtiers HEAVYCONNEC-ADVANCE et HEAVYCONNEC de type B16/B32, contacts de puissance : CK 4,0-ED, contacts de commande : CK 1,6-ED (contacts à sertir non fournis) |
|---|---|
| Mode de raccordement | Raccordement serti (Contacts de puissance) |
| Raccordement serti (Contacts de commande) | |
| Degré de pollution | 3 |
| Catégorie de surtension | III |
| Nombre de pôles | 6+36+PE |
| Nombre de contacts de puissance | 6 |
| Nombre de contacts de commande | 36 |
| Cycles d'enfichage | ≥ 500 |
| Taille | B16 |
| Numérotation des contacts | 1 - 6 |
| Section raccordable | 1,5 mm² ... 6 mm² (Contacts de puissance) |
| 0,14 mm² ... 2,5 mm² (Contacts de commande) | |
| Section raccordable AWG | 16 ... 10 (Contacts de puissance) |
| 26 ... 14 (Contacts de commande) | |
| Longueur de gaine à dénuder de chaque fil | 9 mm (Contacts de puissance, pour une section de 1,5 mm² ... 2,5 mm²) |
| 8 mm (Contacts de commande, pour une section de 0,14 mm² ... 1,5 mm²) | |
| 9,5 mm (contacts de puissance, pour une section de 4 mm² ... 6 mm²) | |
| 6 mm (Contacts de commande, pour une section de 2,5 mm²) | |
| Diamètre de fil avec isolation | 5 mm |
| Conseils pour le montage | L'utilisation conforme à la destination prévoit le montage dans un boîtier avec l'indice de protection IP54 ou plus élevé. |
Indications concernant les matériaux
| Matériau de contact | Alliage de Cu |
|---|---|
| Matériau surface de contact, contact de puissance | Ag |
| Matériau surface de contact, contact de commande | Ag (alternative Au) |
| Matériau de porte-contacts | PC |
Caractéristiques électriques
| Tension de référence (III/3) | 690 V (Contacts de puissance) |
|---|---|
| 160 V (Contacts de commande) | |
| Tension de choc assignée | 8 kV (Contacts de puissance) |
| 2,5 kV (Contacts de commande) | |
| Courant de référence | 40 A (Contacts de puissance) |
| 10 A (Contacts de commande) |
Environmental Product Compliance
| China RoHS | Période d'utilisation conforme : illimitée = EFUP-e |
|---|---|
| Aucune substance dangereuse dépassant les valeurs seuils ; |
Classifications
eCl@ss 4.027140816eCl@ss 4.127140816eCl@ss 5.027143424eCl@ss 5.127261200eCl@ss 6.027261200eCl@ss 7.027440205eCl@ss 8.027440205eCl@ss 9.027440205
| Caractéristique | Valeur |
|---|---|
| Nombre de contacts de puissance (EF012216) | 6 |
| Nombre de contacts de commande (EF012217) | 36 |
| Insert de contact sans contact (EF007324) | Oui |
| Finition des contacts (EF001587) | Broche |
| Nombre de pôles (EF001391) | 42 |
| Diamètre du contact à fiche (EF007320) | 4 mm |
| Matériau de l'insert de connecteur (EF007545) | Thermoplastique |
| Courant assigné In (EF008250) | 40 A |
| Température ambiante (EF002386) | 125 °C |
| Température de fonctionnement (EF002393) | -40 °C |
| Tension assignée (EF000228) | 690 V |
| Tension nominale de tenue aux chocs (EF002993) | 8 kV |
| Catégorie de surtension (EF006785) | III |
| Degré de pollution (EF006786) | 3 |
| Finition du raccordement électrique (EF003961) | Raccordement par sertissage |
| Avec protection des fils (EF000550) | Non |
| Section de conducteur connectable à fil fin sans embout de câble (EF007341) | 1.5 mm² |
| Section de conducteur connectable multifilaire (EF007343) | 1.5 mm² |
| Matériau du revêtement de contact (EF004020) | Autre |
| Matériau de l'insert de contact (EF008521) | Thermoplastique |
| Matériau du contact (EF007544) | Autres alliages de cuivre |
| Classe d'inflammabilité du matériau isolant selon UL 94 (EF002521) | V0 |
| Avec conducteur de protection (EF007468) | Oui |
| Nombre minimal de cycles d'insertion (EF012212) | 500 |
| Largeur (EF000008) | 34 mm |
| Hauteur (EF000040) | 39 mm |
| Profondeur (EF000049) | 84.5 mm |
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX CABLAGE CONNECTEURS FR .pdf | 58 Mbytes |
|
| PHOENIX CONTACT-1636376-HC-K 6/36-ESTC | 124 Kbytes |
|
