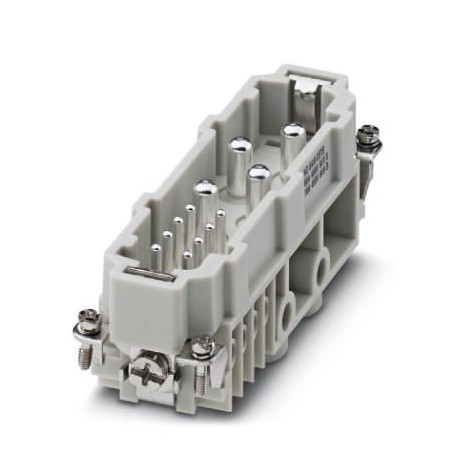

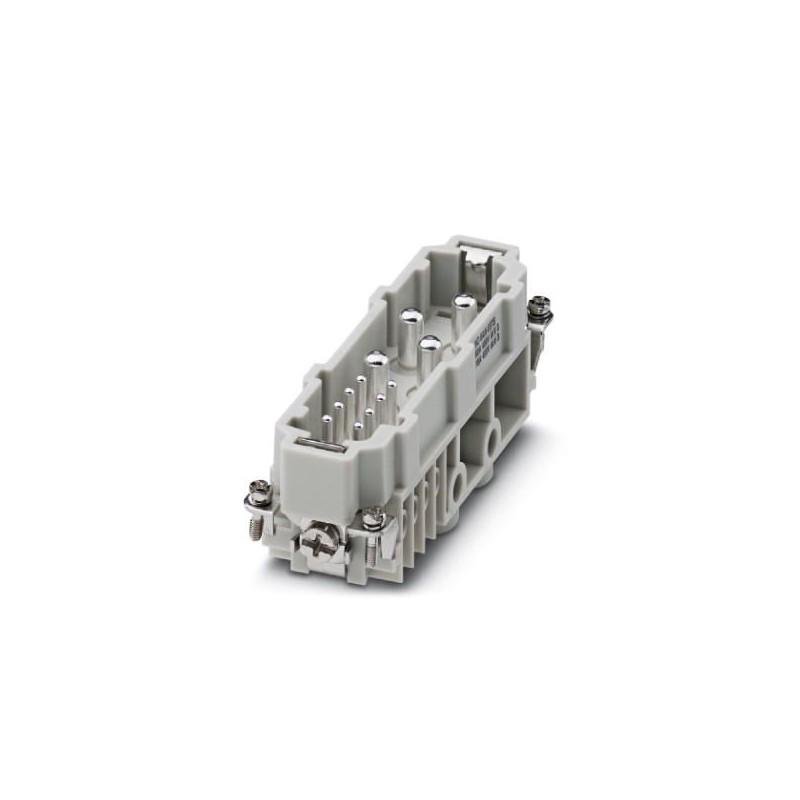

HC-K 4/8-ESTS 1679333 PHOENIX CONTACT Eléments de contact
HC-K 4/8-ESTS
1679333
PHOENIX_CONTACT
Eléments de contact
Insert de contact, nombre de pôles : 4+8+2PE, taille : B24, contacts de puissance : 4, contacts de commande : 8, mâle, raccord à vis, 400 V, 80 A, 1,5 mm² ... 16 millimètres²
Connecteurs > Bloc de contacts
Connecteurs industriels
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Achetés habituellement ensemble
▲Les plus vendus
▲En savoir plus
▲Données commerciales
| Code de commande | 1679333 |
|---|---|
| Unité de conditionnement | 1 pcs |
| Page catalogue | Page 557 (C-2-2017) |
| GTIN | 4017918163570 |
| Poids par pièce (hors emballage) | 0,147 KGM |
| Numéro du tarif douanier | 85366990 |
| Pays d'origine | CN (Chine) |
Généralités
| Remarque | Pour boîtiers HC-B24 |
|---|---|
| Mode de raccordement | Raccordement vissé (Contacts de puissance) |
| Raccordement vissé (Contacts de commande) | |
| Couple de serrage | 2 Nm (Contact de puissance, 2,5 mm²) |
| 3 Nm (Contact de puissance, 4 ... 16 mm²) | |
| 0,5 Nm (Contacts de commande) | |
| 1,2 Nm (Contact de puissance, 1,5 mm²) | |
| Lame de tournevis | 0,8 x 4,5 mm (Contacts de puissance) |
| 0,5 x 3,5 mm (Contacts de commande) | |
| Degré de pollution | 3 |
| Catégorie de surtension | III |
| Nombre de pôles | 4+8+2PE |
| Nombre de contacts de puissance | 4 |
| Nombre de contacts de commande | 8 |
| Cycles d'enfichage | ≥ 500 |
| Taille | B24 |
| Numérotation des contacts | 1 - 4 |
| Section raccordable | 1,5 mm² ... 16 mm² (Contacts de puissance) |
| 0,5 mm² ... 2,5 mm² (Contacts de commande) | |
| Section raccordable AWG | 16 ... 6 (Contacts de puissance) |
| 20 ... 14 (Contacts de commande) | |
| Longueur de gaine à dénuder de chaque fil | 14 mm (Contact de puissance) |
| 7 mm (Contact de commande) | |
| Conseils pour le montage | L'utilisation conforme à la destination prévoit le montage dans un boîtier avec l'indice de protection IP54 ou plus élevé. |
| Instruction pour le montage | Utiliser un embout (les raccordements vissés sont dépourvus de protection de fil) |
Indications concernant les matériaux
| Matériau de contact | Alliage de cuivre |
|---|---|
| Matériau de surface du contact | Ag (alternative Au) |
| Matériau surface de contact, contact de puissance | Ag |
| Matériau surface de contact, contact de commande | Ag |
| Matériau de porte-contacts | PA |
| Normes/prescriptions | PC: Sécurité incendie dans les véhicules ferroviaires - Ensembles d'exigences R22, R23 et R24 et DIN EN 45545-2 (Niveau de risque HL1 - HL3) |
Caractéristiques électriques
| Tension de référence (III/3) | 400 V (Contacts de puissance) |
|---|---|
| 400 V (Contacts de commande) | |
| Tension de choc assignée | 6 kV (Contacts de puissance) |
| 6 kV (Contacts de commande) | |
| Courant de référence | 80 A (Contacts de puissance) |
| 16 A (Contacts de commande) |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Période d'utilisation conforme (EFUP) : 50 ans |
| La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses. |
Classifications
eCl@ss 4.027140816eCl@ss 4.127140816eCl@ss 5.027143424eCl@ss 5.127261200eCl@ss 6.027261200eCl@ss 7.027440205eCl@ss 8.027440205eCl@ss 9.027440205
| Caractéristique | Valeur |
|---|---|
| Nombre de contacts de puissance (EF012216) | 4 |
| Nombre de contacts de commande (EF012217) | 8 |
| Insert de contact sans contact (EF007324) | Non |
| Finition des contacts (EF001587) | Broche |
| Nombre de pôles (EF001391) | 12 |
| Diamètre du contact à fiche (EF007320) | 6 mm |
| Matériau de l'insert de connecteur (EF007545) | Thermoplastique |
| Courant assigné In (EF008250) | 80 A |
| Température ambiante (EF002386) | 125 °C |
| Température de fonctionnement (EF002393) | -40 °C |
| Tension assignée (EF000228) | 400 V |
| Tension nominale de tenue aux chocs (EF002993) | 6 kV |
| Catégorie de surtension (EF006785) | III |
| Degré de pollution (EF006786) | 3 |
| Finition du raccordement électrique (EF003961) | Borne à vis |
| Avec protection des fils (EF000550) | Non |
| Section de conducteur connectable à fil fin sans embout de câble (EF007341) | 1.5 mm² |
| Section de conducteur connectable multifilaire (EF007343) | 1.5 mm² |
| Matériau du revêtement de contact (EF004020) | Autre |
| Matériau de l'insert de contact (EF008521) | Thermoplastique |
| Matériau du contact (EF007544) | Autres alliages de cuivre |
| Classe d'inflammabilité du matériau isolant selon UL 94 (EF002521) | V0 |
| Avec conducteur de protection (EF007468) | Oui |
| Nombre minimal de cycles d'insertion (EF012212) | 500 |
| Largeur (EF000008) | 34 mm |
| Hauteur (EF000040) | 42 mm |
| Profondeur (EF000049) | 111 mm |
