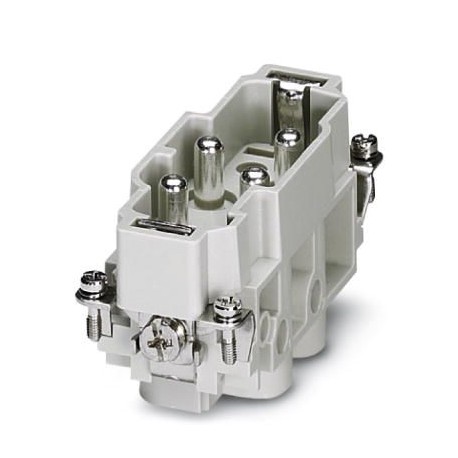

PHOENIX_CONTACT HC-K 4/0-ESTS 1679414 - Image 1

Les images sont à titre illustratif. Svp, révisez la fiche technique.

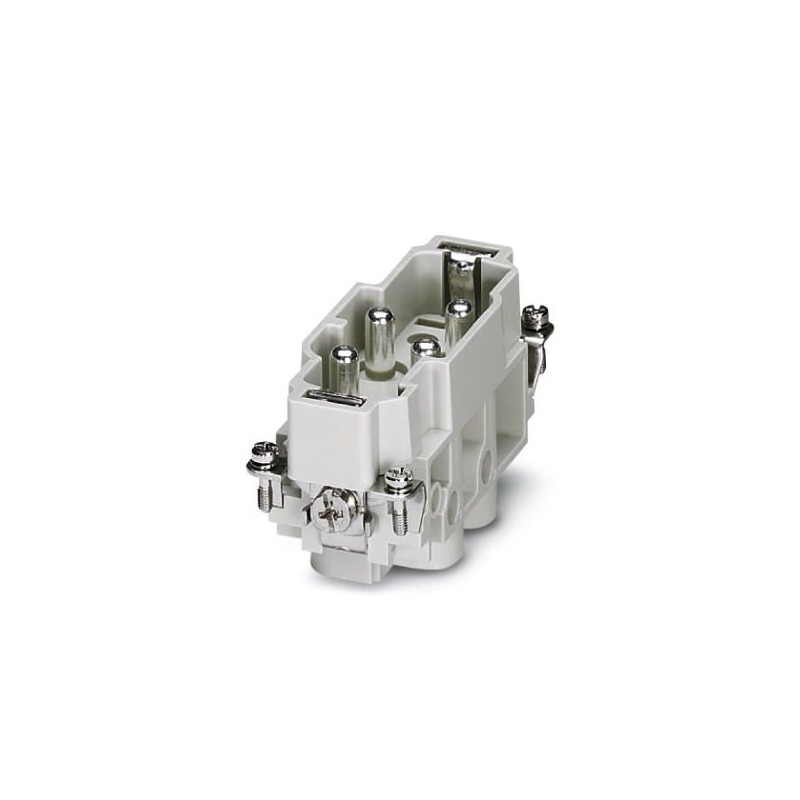

HC-K 4/0-ESTS 1679414 PHOENIX CONTACT Eléments de contact

Référence: HC-K 4/0-ESTS

Code: 1679414

Fabricant: PHOENIX_CONTACT

Description:

Eléments de contact
Insert de contact, nombre de pôles : 4+PE, taille : B16, contacts de puissance : 4, contacts de commande : 0, mâle, raccord à vis, 830 V, 80 A, 1,5 mm² ... 16 millimètres²

Catégories:

  • Connecteurs > Bloc de contacts
  • PHOENIX_CONTACT > Connecteurs industriels

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT

  • En savoir plus
  • ETIM
  • PDF
  • Commentaires
Garantie, réparation et dévolution.

Prix unitaire: 52,47 €

Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant).

Calculer le prix par quantité

QuantitéPrix

Délai standard: 2-3 semaines.

  • Ces délais sont estimatifs et peuvent varier une fois la commande de l'article traitée.

DERNIÈRE CONSULTÉS

EN SAVOIR PLUS

Données commerciales

Code de commande1679414
Unité de conditionnement1 pcs
Page cataloguePage 557 (C-2-2017)
GTIN4017918168858
Poids par pièce (hors emballage)0,116 KGM
Numéro du tarif douanier85366990
Pays d'origineCN (Chine)

Généralités

RemarquePour HEAVYCONNEC-ADVANCE de type B16 et boîtiers HEAVYCONNEC de type B16 et B32
Mode de raccordementRaccordement vissé (Contacts de puissance)
Couple de serrage3 Nm (4,0 mm² ... 16 mm²)
2 Nm (2,5 mm²)
1,2 Nm (1,5 mm²)
Lame de tournevis0,8 x 4,5 mm (Contacts de puissance)
0,5 x 3,5 mm (Contacts de commande)
Degré de pollution3
Catégorie de surtensionIII
Nombre de pôles4+PE
Nombre de contacts de puissance4
Nombre de contacts de commande0
Cycles d'enfichage≥ 500
TailleB16
Numérotation des contacts1 - 4
Section raccordable1,5 mm² ... 16 mm²
Section raccordable AWG16 ... 6
Longueur de gaine à dénuder de chaque fil14 mm
Conseils pour le montageL'utilisation conforme à la destination prévoit le montage dans un boîtier avec l'indice de protection IP54 ou plus élevé.
Instruction pour le montageUtiliser un embout (les raccordements vissés sont dépourvus de protection de fil)

Conditions ambiantes

Température ambiante (fonctionnement)-40 °C ... 125 °C

Indications concernant les matériaux

Matériau de contactAlliage de Cu
Matériau de surface du contactAg
Matériau surface de contact, contact de puissanceAg
Matériau de porte-contactsPC

Caractéristiques électriques

Tension de référence (III/3)830 V (Contacts de puissance)
Tension de choc assignée8 kV (Contacts de puissance)
Courant de référence80 A (Contacts de puissance)

Normes et spécifications

Connexion selon la normeCSA
Classe d'inflammabilité selon UL 94V0

Environmental Product Compliance

REACh SVHCLead 7439-92-1
China RoHSPériode d'utilisation conforme (EFUP) : 50 ans
La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses.

Classifications

ETIM for 1679414 Connecteurs (EC000438)

Nom de la caractéristiqueNombre de contacts de puissance (EF012216)
Valeur de la caractéristique4
Nom de la caractéristiqueNombre de contacts de commande (EF012217)
Valeur de la caractéristique0
Nom de la caractéristiqueInsert de contact sans contact (EF007324)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueFinition des contacts (EF001587)
Valeur de la caractéristiqueBroche
Nom de la caractéristiqueNombre de pôles (EF001391)
Valeur de la caractéristique4
Nom de la caractéristiqueDiamètre du contact à fiche (EF007320)
Valeur de la caractéristique6 mm
Nom de la caractéristiqueMatériau de l'insert de connecteur (EF007545)
Valeur de la caractéristiqueThermoplastique
Nom de la caractéristiqueCourant assigné In (EF008250)
Valeur de la caractéristique80 A
Nom de la caractéristiqueTempérature ambiante (EF002386)
Valeur de la caractéristique125 °C
Nom de la caractéristiqueTempérature de fonctionnement (EF002393)
Valeur de la caractéristique-40 °C
Nom de la caractéristiqueTension assignée (EF000228)
Valeur de la caractéristique830 V
Nom de la caractéristiqueTension nominale de tenue aux chocs (EF002993)
Valeur de la caractéristique8 kV
Nom de la caractéristiqueCatégorie de surtension (EF006785)
Valeur de la caractéristiqueIII
Nom de la caractéristiqueDegré de pollution (EF006786)
Valeur de la caractéristique3
Nom de la caractéristiqueFinition du raccordement électrique (EF003961)
Valeur de la caractéristiqueBorne à vis
Nom de la caractéristiqueAvec protection des fils (EF000550)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueSection de conducteur connectable à fil fin sans embout de câble (EF007341)
Valeur de la caractéristique1.5 mm²
Nom de la caractéristiqueSection de conducteur connectable multifilaire (EF007343)
Valeur de la caractéristique1.5 mm²
Nom de la caractéristiqueMatériau du revêtement de contact (EF004020)
Valeur de la caractéristiqueAutre
Nom de la caractéristiqueMatériau de l'insert de contact (EF008521)
Valeur de la caractéristiqueThermoplastique
Nom de la caractéristiqueMatériau du contact (EF007544)
Valeur de la caractéristiqueAutres alliages de cuivre
Nom de la caractéristiqueClasse d'inflammabilité du matériau isolant selon UL 94 (EF002521)
Valeur de la caractéristiqueV0
Nom de la caractéristiqueAvec conducteur de protection (EF007468)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueNombre minimal de cycles d'insertion (EF012212)
Valeur de la caractéristique500
Nom de la caractéristiqueLargeur (EF000008)
Valeur de la caractéristique34 mm
Nom de la caractéristiqueHauteur (EF000040)
Valeur de la caractéristique42 mm
Nom de la caractéristiqueProfondeur (EF000049)
Valeur de la caractéristique84.5 mm
