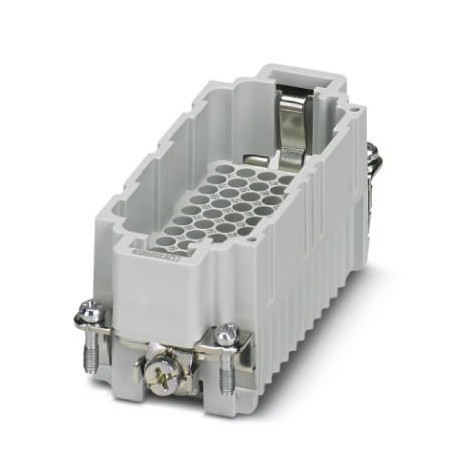

HC-DD72-I-CT-M 1584075 PHOENIX CONTACT Eléments de contact
HC-DD72-I-CT-M
1584075
PHOENIX_CONTACT
Eléments de contact
Insert de contact, nombre de pôles : 72+PE, taille : B16, nombre de connexions par pôle : 1, mâle, connexion sertie, 250 V, 10 A, 0,14 mm² ... 2,5 mm², application : Signal
Insert de contact, nombre de positions : 72+PE, taille : B16, nombre de connexions par position : 1, broche, connexion serti, 250 V, 10 A, 0,14 mm2 ... 2,5 mm2, application : Signal
Connecteurs > Bloc de contacts
Connecteurs industriels
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Les plus vendus
▲En savoir plus
▲Données commerciales
| Code de commande | 1584075 |
|---|---|
| Unité de conditionnement | 1 pcs |
| Page catalogue | Page 533 (C-2-2017) |
| GTIN | 4046356133388 |
| Poids par pièce (hors emballage) | 0,053 KGM |
| Numéro du tarif douanier | 85389099 |
| Pays d'origine | CN (Chine) |
Généralités
| Remarque | Pour boîtiers HEAVYCONNEC-ADVANCE et HEAVYCONNEC de type B16, contacts à sertir CK1,6-ED (contacts à sertir non compris dans la livraison). Les raccords enfichables ne doivent être manipulés que hors charge/tension. |
|---|---|
| Mode de raccordement | Raccordement serti |
| Degré de pollution | 3 |
| Catégorie de surtension | III |
| Nombre de pôles | 72+PE |
| Cycles d'enfichage | ≥ 500 |
| Taille | B16 |
| Numérotation des contacts | 1 - 72 |
| Section raccordable | 0,14 mm² ... 2,5 mm² |
| Section raccordable AWG | 26 ... 14 |
| Longueur de gaine à dénuder de chaque fil | 8 mm (0,14 ... 1,5 mm²) |
| 6 mm (2,5 mm²) | |
| Conseils pour le montage | L'utilisation conforme à la destination prévoit le montage dans un boîtier avec l'indice de protection IP54 ou plus élevé. |
| Instruction pour le montage | Les connecteurs ne doivent être enfichés que hors charge/tension. |
Conditions ambiantes
| Température ambiante (fonctionnement) | -40 °C ... 125 °C (y compris l'échauffement des contacts) |
|---|
Indications concernant les matériaux
| Matériau de contact | Alliage de cuivre |
|---|---|
| Matériau de surface du contact | Ag (alternative Au) |
| Matériau de porte-contacts | PC |
| Normes/prescriptions | PC: Sécurité incendie dans les véhicules ferroviaires - Ensembles d'exigences R22, R23 et R24 et DIN EN 45545-2 (Niveau de risque HL1 - HL3) |
Caractéristiques électriques
| Tension de référence (III/3) | 250 V |
|---|---|
| Tension de choc assignée | 4 kV |
| Courant de référence | 10 A |
Normes et spécifications
| Connexion selon la norme | CSA |
|---|---|
| Spécifications concernant l'exécution et les essais | DIN VDE 0627/86 |
| DIN VDE 0110/02.79 | |
| DIN VDE 0110-1/04.97 | |
| CEI 60664-1, DIN CEI 60512 | |
| CEI 60352 | |
| Classe d'inflammabilité selon UL 94 | V0 |
Environmental Product Compliance
| China RoHS | Période d'utilisation conforme : illimitée = EFUP-e |
|---|---|
| Aucune substance dangereuse dépassant les valeurs seuils ; |
Classifications
eCl@ss 4.0272607xxeCl@ss 4.127260701eCl@ss 5.027143424eCl@ss 5.127261200eCl@ss 6.027261200eCl@ss 7.027440205eCl@ss 8.027440205eCl@ss 9.027440205
| Caractéristique | Valeur |
|---|---|
| Nombre de contacts de puissance (EF012216) | 72 |
| Nombre de contacts de commande (EF012217) | 0 |
| Insert de contact sans contact (EF007324) | Oui |
| Finition des contacts (EF001587) | Broche |
| Nombre de pôles (EF001391) | 72 |
| Diamètre du contact à fiche (EF007320) | 1.6 mm |
| Matériau de l'insert de connecteur (EF007545) | Thermoplastique |
| Courant assigné In (EF008250) | 10 A |
| Température ambiante (EF002386) | 125 °C |
| Température de fonctionnement (EF002393) | -40 °C |
| Tension assignée (EF000228) | 250 V |
| Tension nominale de tenue aux chocs (EF002993) | 4 kV |
| Catégorie de surtension (EF006785) | III |
| Degré de pollution (EF006786) | 3 |
| Finition du raccordement électrique (EF003961) | Raccordement par sertissage |
| Avec protection des fils (EF000550) | Non |
| Section de conducteur connectable à fil fin sans embout de câble (EF007341) | 0.14 mm² |
| Section de conducteur connectable multifilaire (EF007343) | 0.14 mm² |
| Matériau du revêtement de contact (EF004020) | Autre |
| Matériau de l'insert de contact (EF008521) | Thermoplastique |
| Matériau du contact (EF007544) | Autres alliages de cuivre |
| Classe d'inflammabilité du matériau isolant selon UL 94 (EF002521) | V0 |
| Avec conducteur de protection (EF007468) | Oui |
| Nombre minimal de cycles d'insertion (EF012212) | 500 |
| Largeur (EF000008) | 34 mm |
| Hauteur (EF000040) | 32.5 mm |
| Profondeur (EF000049) | 84 mm |
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX CABLAGE CONNECTEURS FR .pdf | 58 Mbytes |
|
| PHOENIX CONTACT-1584075-HC-DD72-I-CT-M | 133 Kbytes |
|
