HC-D 25-ESTC-R 1679472 PHOENIX CONTACT Eléments de contact
HC-D 25-ESTC-R
1679472
PHOENIX_CONTACT
Eléments de contact

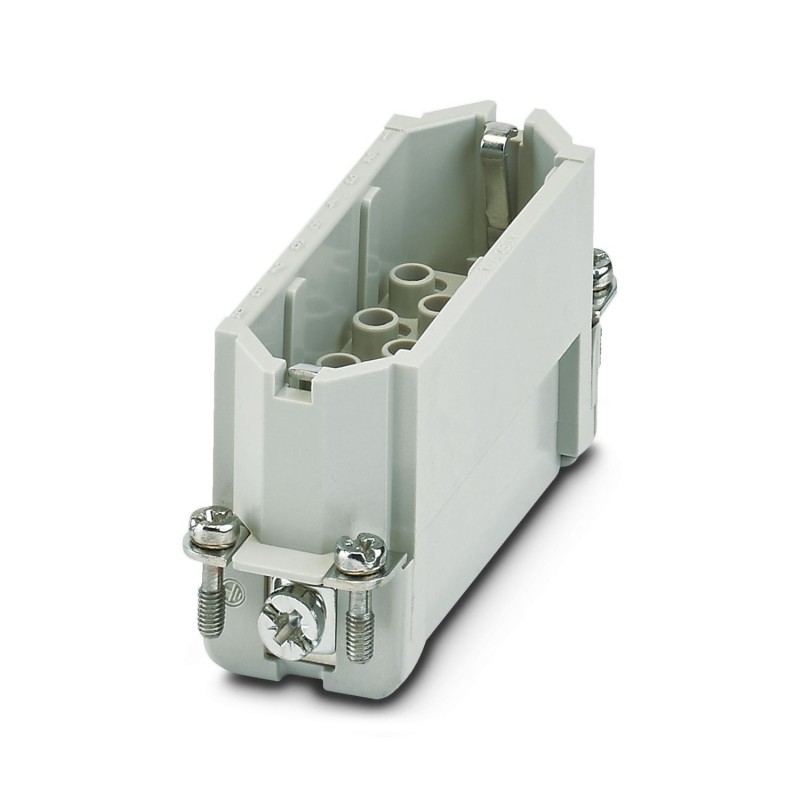

Isolant mâle HEAVYCONNEC, série D25, 25 pôles, raccordement serti, contacts roulés
Connecteurs > Bloc de contacts
Connecteurs industriels
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Les plus vendus
▲En savoir plus
▲| Généralités | pour boîtier HC-D25, contacts à sertir CK1,6-ER (contacts à sertir non compris dans la livraison) |
| Instructions de montage | L'utilisation conforme à la destination prévoit le montage dans un boîtier avec l'indice de protection IP54 ou plus élevé. |
| Les connecteurs ne doivent être enfichés que hors charge/tension. |
| Type de produit | Élément de contact à polarité fixe |
| Série | HC-D |
| Type | D25 |
| D50 | |
| Nombre de pôles | 25 |
| Enfichable | 25+PE |
| Type de matériau du contact | roulés |
| Propriétés d'isolation | |
| Catégorie de surtension | III |
| Degré de pollution | 3 |
| Dessin coté |  |
| Largeur | 22,7 mm |
| Hauteur | 34 mm |
| Longueur | 73 mm |
| Distance horizontale entre les trous de perçage | 66 mm |
| Distance verticale entre les trous de perçage | 16 mm |
| Caractéristiques mécaniques | |
| Diamètre de contact | 1,6 mm |
| Technologie de raccordement | |
| Technologie de raccordement | Raccordement à sertir |
| Connexion selon la norme | CEI / EN |
| Raccordement du conducteur | |
| Section raccordable | 0,14 mm² ... 1,5 mm² |
| Section raccordable AWG | 26 ... 16 |
| Longueur de gaine à dénuder de chaque fil | 3 mm +0,5 mm (0,14 mm² ... 0,5 mm²) |
| 3,5 mm +1 mm (0,5 mm² ... 1,5 mm²) | |
| Tension de référence (III/3) | 250 V |
| Tension de tenue aux chocs assignée | 4 kV |
| Courant de référence | 10 A |
| Tension d'essai | 4 kV AC |
| Caractéristiques mécaniques | |
| Cycles d'enfichage | ≥ 500 |
| Classe d'inflammabilité selon UL 94 | V0 |
| Matériau de contact | Alliage de cuivre |
| Matériau de surface du contact | Ag (alternative Au) |
| Matériau de porte-contacts | PC |
| Conditions ambiantes | |
| Température ambiante (fonctionnement) | -40 °C ... 125 °C (y compris l'échauffement des contacts) |
| Spécifications concernant l'exécution et les essais | DIN VDE 0627/86 |
| DIN VDE 0110/02.79 | |
| DIN VDE 0110-1/04.97 | |
| CEI 60664-1, DIN CEI 60512 | |
| CEI 60352 | |
| Essais | DIN VDE 0627/86 |
| DIN VDE 0110/02.79 | |
| DIN VDE 0110-1/04.97 | |
| CEI 60664-1, DIN CEI 60512 | |
| CEI 60352 |
