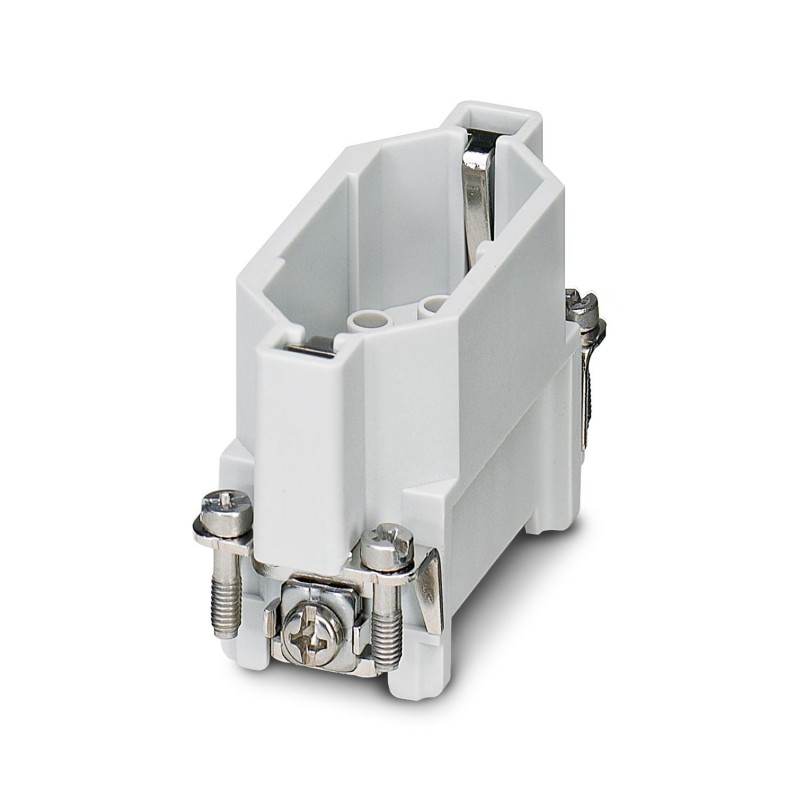

HC-D 15-I-CT-M 1584376 PHOENIX CONTACT Eléments de contact
HC-D 15-I-CT-M
1584376
PHOENIX_CONTACT
Eléments de contact
Insert de contact, nombre de pôles : 15+PE, taille : D15, nombre de connexions par pôle : 1, mâle, connexion sertie, 250 V, 10 A, 0,14 mm² ... 2,5 millimètres²
Élément de contact, nombre de pôles: 15+PE, taille: D15, nombre de raccordements par pôle: 1, Mâle, Raccordement à sertir, 250 V, 10 A, 0,14 mm2 ... 2,5 mm2
Connecteurs > Bloc de contacts
Connecteurs industriels
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Les plus vendus
▲En savoir plus
▲| Généralités | pour boîtier HC-D15, contacts à sertir CK1,6-ED (contacts à sertir non compris dans la livraison) |
| Généralités | Les connecteurs ne doivent être manipulés que hors charge/tension. |
| Généralités | Pour éviter tout rebond de contact par une insertion oblique, l'utilisation de broches de guidage (HC-CST) et de douilles de guidage (HC-CBU) est absolument obligatoire. |
| Instructions de montage | L'utilisation conforme à la destination prévoit le montage dans un boîtier avec l'indice de protection IP54 ou plus élevé. |
| Type de produit | Élément de contact à polarité fixe |
| Série | HC-D |
| Type | D15 |
| Nombre de pôles | 15 |
| Remarque nombre de pôle | 15+PE |
| Enfichable | 15+PE |
| Nombre de raccordements par pôle | 1 |
| Type de matériau du contact | tourné |
| roulés | |
| État de la gestion des données | |
| Révision de l'article | 08 |
| Propriétés d'isolation | |
| Catégorie de surtension | III |
| Degré de pollution | 3 |
| Dessin coté |  |
| Largeur | 22,5 mm |
| Hauteur | 34,2 mm |
| Longueur | 55,4 mm |
| Distance horizontale entre les trous de perçage | 49,5 mm |
| Distance verticale entre les trous de perçage | 16 mm |
| Caractéristiques mécaniques | |
| Diamètre de contact | 1,6 mm |
| Technologie de raccordement | |
| Technologie de raccordement | Raccordement à sertir |
| Nombre de raccordements par pôle | 1 |
| Connexion selon la norme | CEI / EN |
| Raccordement du conducteur | |
| Section raccordable | 0,14 mm² ... 2,5 mm² |
| Section raccordable AWG | 26 ... 14 |
| Couple de serrage | 0,7 Nm ... 1 Nm (Raccordement PE) |
| 0,5 Nm ... 0,8 Nm (Vis de fixation pour le montage dans le boîtier HEAVYCONNEC) | |
| Longueur de gaine à dénuder de chaque fil | 8 mm (0,14 mm² ... 1,5 mm²) |
| 6 mm (2,5 mm²) | |
| Tension de référence (III/3) | 250 V |
| Tension de tenue aux chocs assignée | 4 kV |
| Courant de référence | 10 A |
| SCCR | 5 kA (UL 2237) |
| Caractéristiques mécaniques | |
| Cycles d'enfichage | ≥ 500 |
| Classe d'inflammabilité selon UL 94 | V0 |
| Matériau de contact | Alliage de cuivre |
| Matériau de surface du contact | Ag (alternative Au) |
| Matériau de porte-contacts | PC |
| Normes / Spécifications | PC: Sécurité incendie dans les véhicules ferroviaires - Ensembles d'exigences R22, R23 et R24 et DIN EN 45545-2 (Niveau de risque HL1 - HL3) |
| Conditions ambiantes | |
| Température ambiante (fonctionnement) | -40 °C ... 125 °C (y compris l'échauffement des contacts) |
| Spécifications concernant l'exécution et les essais | DIN VDE 0627/86 |
| DIN VDE 0110/02.79 | |
| DIN VDE 0110-1/04.97 | |
| CEI 60664-1, DIN CEI 60512 | |
| CEI 60352 | |
| Essais | DIN VDE 0627/86 |
| DIN VDE 0110/02.79 | |
| DIN VDE 0110-1/04.97 | |
| CEI 60664-1, DIN CEI 60512 | |
| CEI 60352 | |
| Essai | |
| Normes/prescriptions | PC: Sécurité incendie dans les véhicules ferroviaires - Ensembles d'exigences R22, R23 et R24 et DIN EN 45545-2 (Niveau de risque HL1 - HL3) |
| Caractéristique | Valeur |
|---|---|
| Nombre de contacts de puissance (EF012216) | 15 |
| Nombre de contacts de commande (EF012217) | 0 |
| Insert de contact sans contact (EF007324) | Oui |
| Finition des contacts (EF001587) | Broche |
| Nombre de pôles (EF001391) | 15 |
| Diamètre du contact à fiche (EF007320) | 1.6 mm |
| Matériau de l'insert de connecteur (EF007545) | Thermoplastique |
| Courant assigné In (EF008250) | 10 A |
| Température ambiante (EF002386) | 125 °C |
| Température de fonctionnement (EF002393) | -40 °C |
| Tension assignée (EF000228) | 250 V |
| Tension nominale de tenue aux chocs (EF002993) | 4 kV |
| Catégorie de surtension (EF006785) | III |
| Degré de pollution (EF006786) | 3 |
| Finition du raccordement électrique (EF003961) | Raccordement par sertissage |
| Avec protection des fils (EF000550) | Non |
| Section de conducteur connectable à fil fin sans embout de câble (EF007341) | 0.14 mm² |
| Section de conducteur connectable multifilaire (EF007343) | 0.14 mm² |
| Matériau du revêtement de contact (EF004020) | Autre |
| Matériau de l'insert de contact (EF008521) | Thermoplastique |
| Matériau du contact (EF007544) | Autres alliages de cuivre |
| Classe d'inflammabilité du matériau isolant selon UL 94 (EF002521) | V0 |
| Avec conducteur de protection (EF007468) | Oui |
| Nombre minimal de cycles d'insertion (EF012212) | 500 |
| Largeur (EF000008) | 22.5 mm |
| Hauteur (EF000040) | 34.2 mm |
| Profondeur (EF000049) | 55.4 mm |
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX CABLAGE CONNECTEURS FR .pdf | 58 Mbytes |
|
| PHOENIX CONTACT-1584376-HC-D 15-I-CT-M | 128 Kbytes |
|
