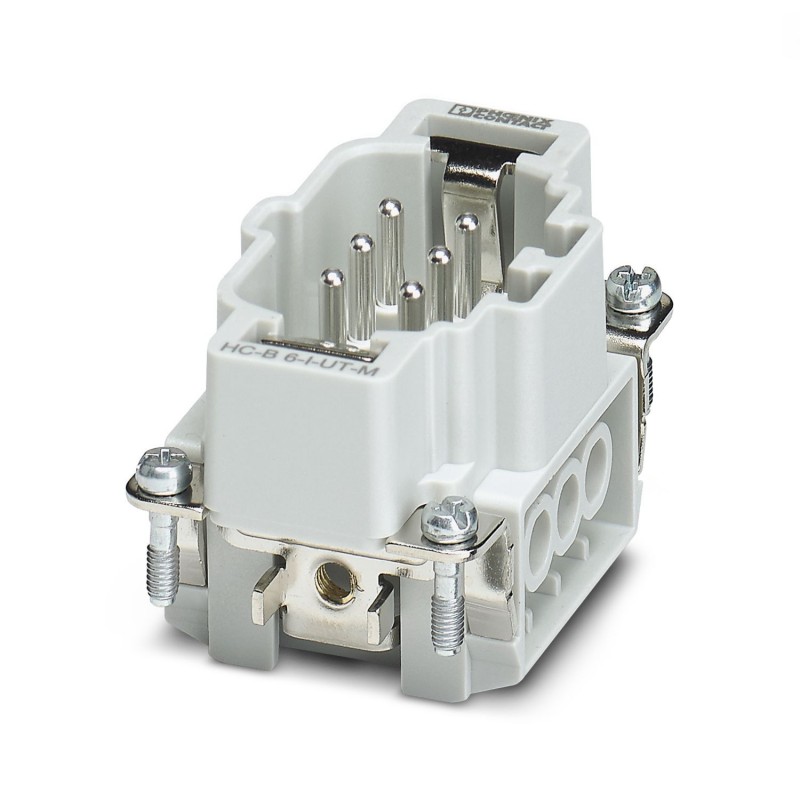

HC-B 6-I-UT-M 1648115 PHOENIX CONTACT Boîtier pour connecteur mâle HEAVYCONNEC, série B6, 6 pôles, raccordem..
HC-B 6-I-UT-M
1648115
PHOENIX_CONTACT
Boîtier pour connecteur mâle HEAVYCONNEC, série B6, 6 pôles, raccordement vissé ...
Insert de contact, nombre de pôles : 6+PE, taille : B6, nombre de connexions par pôle : 1, Mâle, Connexion à vis, 500 V, 16 A, 0,5 mm² ... 2,5 mm², Application : Puissance
Insert de contact, nombre de positions : 6+PE, taille : B6, nombre de connexions par position : 1, broche, raccord à vis, 500 V, 16 A, 0,5 mm2 ... 2,5 mm2, application : Puissance
Connecteurs > Bloc de contacts
Connecteurs industriels
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Achetés habituellement ensemble
▲Les plus vendus
▲En savoir plus
▲Généralités
| Remarque | Pour boîtiers HEAVYCONNEC-ADVANCE et HEAVYCONNEC de type B6. Les raccords enfichables ne doivent être manipulés que hors charge/tension. |
|---|---|
| Mode de raccordement | Raccordement vissé |
| Couple de serrage | 0,5 Nm ... 0,8 Nm |
| Lame de tournevis | 0,5 x 3,5 mm |
| Degré de pollution | 3 |
| Catégorie de surtension | III |
| Spécifications concernant l'exécution et les essais | DIN EN 61984 |
| DIN EN 60664 | |
| CEI 60352 | |
| Nombre de pôles | 6+PE |
| Cycles d'enfichage | ≥ 500 |
| Type | B6 |
| Connexion selon la norme | CEI / EN |
| Section raccordable | 0,5 mm² ... 2,5 mm² (concerne les conducteurs souples avec embouts) |
| Section raccordable AWG | 20 ... 14 |
| Longueur de gaine à dénuder de chaque fil | 8 mm |
| Conseils pour le montage | Détrompage possible au moyen d'une languette de détrompage CP-HC (1686478). HC-B6../ HC-B10..pour 2 languettes de détrompage. HC-B16../ HC-B24..pour 4 languettes de détrompage. |
| Instruction pour le montage | Les connecteurs ne doivent être manipulés que hors charge/tension. |
Conditions d'environnement
| Température ambiante (fonctionnement) | -40 °C ... 125 °C (y compris l'échauffement des contacts) |
|---|
Indications concernant les matériaux
| Classe d'inflammabilité selon UL 94 | V0 |
|---|---|
| Matériau de contact | Alliage de cuivre |
| Matériau de surface du contact | Ag |
| Matériau de porte-contacts | PA |
| Normes/prescriptions | PA: Protection incendie dans les véhicules ferroviaires - Ensembles d'exigences R22 et R23 et DIN EN 45545-2 (Niveau de risque HL1 - HL2) |
| PA: Protection incendie dans les véhicules ferroviaires - Ensemble d'exigences R24 et DIN EN 45545-2 (Niveau de risque HL1 - HL3) |
Caractéristiques électriques
| Tension de référence (III/3) | 500 V |
|---|---|
| Tension de choc assignée | 6 kV |
| Courant de référence | 16 A |
| Caractéristique | Valeur |
|---|---|
| Nombre de contacts de puissance (EF012216) | 6 |
| Nombre de contacts de commande (EF012217) | 0 |
| Insert de contact sans contact (EF007324) | Non |
| Finition des contacts (EF001587) | Broche |
| Nombre de pôles (EF001391) | 6 |
| Diamètre du contact à fiche (EF007320) | 2.5 mm |
| Matériau de l'insert de connecteur (EF007545) | Thermoplastique |
| Courant assigné In (EF008250) | 16 A |
| Température ambiante (EF002386) | 125 °C |
| Température de fonctionnement (EF002393) | -40 °C |
| Tension assignée (EF000228) | 500 V |
| Tension nominale de tenue aux chocs (EF002993) | 6 kV |
| Catégorie de surtension (EF006785) | III |
| Degré de pollution (EF006786) | 3 |
| Finition du raccordement électrique (EF003961) | Borne à vis |
| Avec protection des fils (EF000550) | Non |
| Section de conducteur connectable à fil fin sans embout de câble (EF007341) | 0.5 mm² |
| Section de conducteur connectable multifilaire (EF007343) | 0.5 mm² |
| Matériau du revêtement de contact (EF004020) | Autre |
| Matériau de l'insert de contact (EF008521) | Thermoplastique |
| Matériau du contact (EF007544) | Autres alliages de cuivre |
| Classe d'inflammabilité du matériau isolant selon UL 94 (EF002521) | V0 |
| Avec conducteur de protection (EF007468) | Oui |
| Nombre minimal de cycles d'insertion (EF012212) | 500 |
| Largeur (EF000008) | 34 mm |
| Hauteur (EF000040) | 32 mm |
| Profondeur (EF000049) | 50.5 mm |
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX CABLAGE CONNECTEURS FR .pdf | 58 Mbytes |
|
| PHOENIX CONTACT-1648115-HC-B 6-I-UT-M | 134 Kbytes |
|
