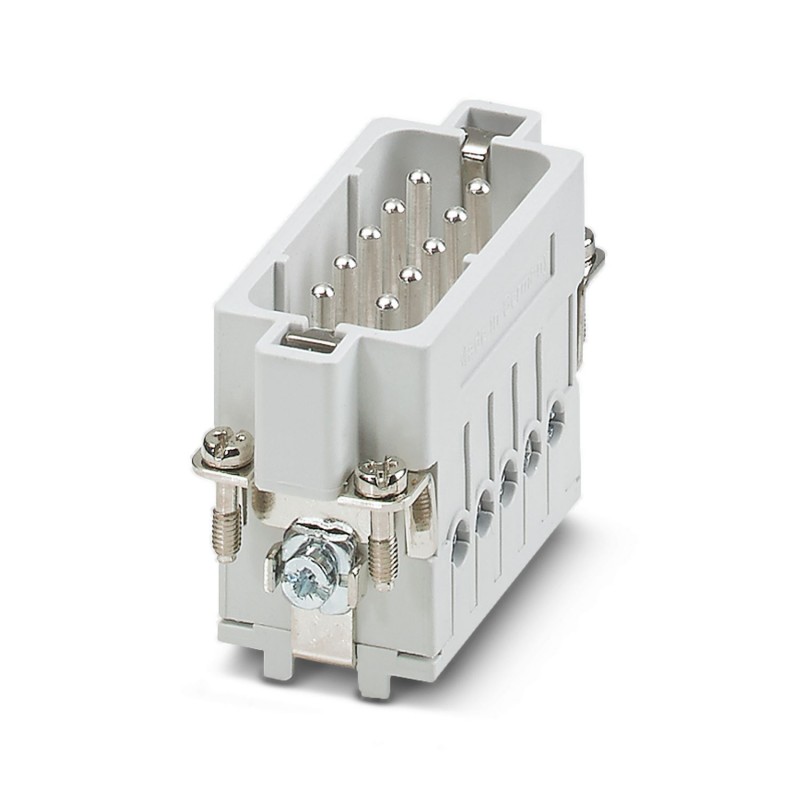

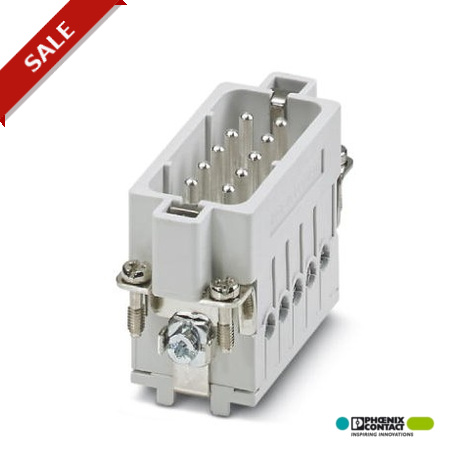

HC-A 10-ESTS 1773051 PHOENIX CONTACT Isolant mâle HEAVYCONNEC, série A10, 10 pôles, raccordement vissé
HC-A 10-ESTS
1773051
PHOENIX_CONTACT
Isolant mâle HEAVYCONNEC, série A10, 10 pôles, raccordement vissé
Connecteurs industriels
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Les plus vendus
▲En savoir plus
▲| Généralités | pour boîtiers HC-D15 |
| Instructions de montage | Les connecteurs ne doivent être manipulés que hors charge/tension. |
| Type de produit | Élément de contact à polarité fixe |
| Série | HC-A |
| Type | D15 |
| Nombre de pôles | 10 |
| Enfichable | 10+PE |
| Numérotation des contacts | 1 - 10 |
| Lame de tournevis | 0,5 x 3,5 mm |
| Propriétés d'isolation | |
| Catégorie de surtension | III |
| Degré de pollution | 3 |
| Dessin coté |  |
| Largeur | 23 mm |
| Hauteur | 36 mm |
| Longueur | 55,5 mm |
| Distance horizontale entre les trous de perçage | 49,5 mm |
| Distance verticale entre les trous de perçage | 16 mm |
| Technologie de raccordement | |
| Technologie de raccordement | Raccordement vissé |
| Connexion selon la norme | CEI / EN |
| Raccordement du conducteur | |
| Section raccordable | 0,5 mm² ... 2,5 mm² (concerne les conducteurs souples avec embouts) |
| Section raccordable AWG | 20 ... 14 |
| Couple de serrage | 0,5 Nm |
| Longueur de gaine à dénuder de chaque fil | 7 mm |
| Tension de référence (III/3) | 250 V |
| Tension de tenue aux chocs assignée | 4 kV |
| Courant de référence | 16 A |
| Tension d'essai | 4 kV AC |
| Caractéristiques mécaniques | |
| Cycles d'enfichage | ≥ 500 |
| Classe d'inflammabilité selon UL 94 | V0 |
| Matériau de contact | Alliage de cuivre |
| Matériau de surface du contact | Ag |
| Matériau de porte-contacts | PA |
| Conditions ambiantes | |
| Température ambiante (fonctionnement) | -40 °C ... 125 °C (y compris l'échauffement des contacts) |
| Spécifications concernant l'exécution et les essais | DIN VDE 0627/86 |
| DIN VDE 0110/02.79 | |
| DIN VDE 0110-1/04.97 | |
| CEI 60664-1, DIN CEI 60512 | |
| CEI 60352 | |
| Essais | DIN VDE 0627/86 |
| DIN VDE 0110/02.79 | |
| DIN VDE 0110-1/04.97 | |
| CEI 60664-1, DIN CEI 60512 | |
| CEI 60352 |
