PHOENIX_CONTACTConnecteurs industrielsHC-A 10-ESTC 1676996 PHOENIX CONTACT Eléments de contact

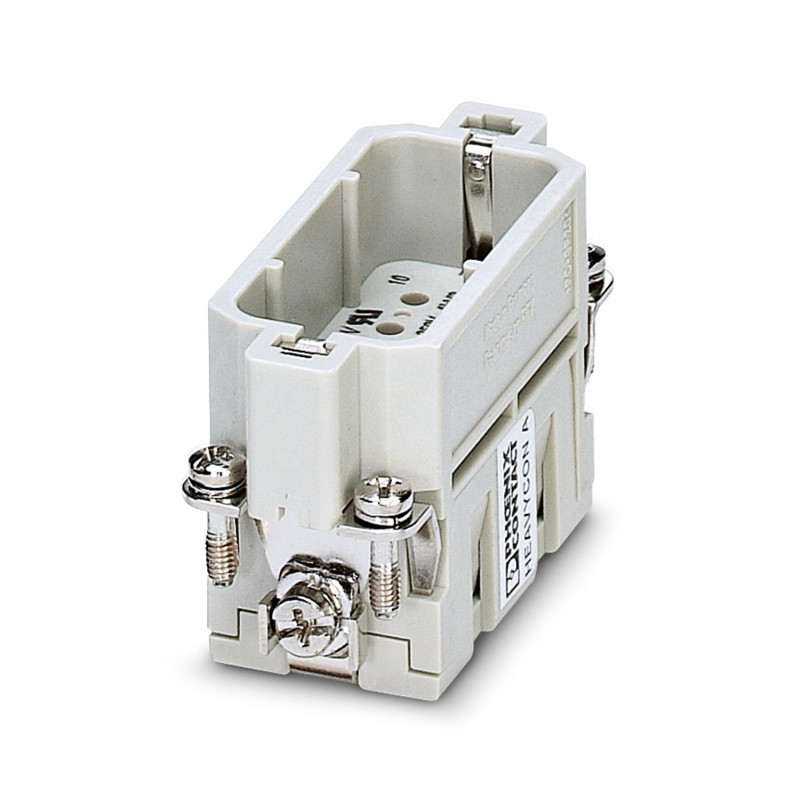

PHOENIX_CONTACT HC-A 10-ESTC 1676996 - Image 1

Les images sont à titre illustratif. Svp, révisez la fiche technique.

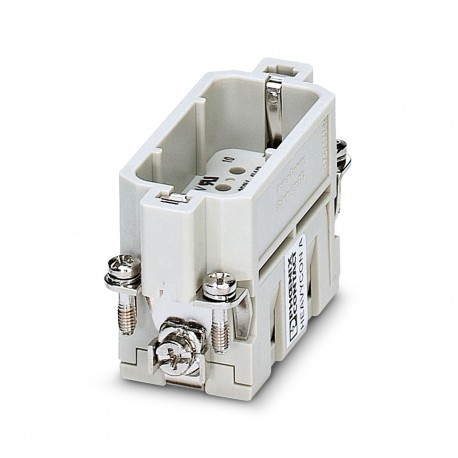

HC-A 10-ESTC 1676996 PHOENIX CONTACT Eléments de contact

Référence: HC-A 10-ESTC

Code: 1676996

Fabricant: PHOENIX_CONTACT

Description:

Eléments de contact
Insert mâle HEAVYCON, série A10, 10 pôles, connexion définie
Insert mâle HEAVYCON, série A10, 10 pôles, raccord à sertir

Catégories:

  • Connecteurs > Bloc de contacts
  • PHOENIX_CONTACT > Connecteurs industriels

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT

  • En savoir plus
  • PDF
  • Commentaires
Garantie, réparation et dévolution.

* Cet article est peut-être obsolète. Si vous êtes intéressé, demandez-nous un devis et nous vous dirons s'il y a des unités disponibles. S'il n'y en a plus, un de nos techniciens recherchera une alternative livrable présentant des caractéristiques similaires.

Demandez un devis et nous vérifierons la disponibilité des unités. Si aucune unité n'est disponible, l'un de nos techniciens recherchera une solution alternative.

DERNIÈRE CONSULTÉS

EN SAVOIR PLUS

Données commerciales

Code de commande1676996
Unité de conditionnement10 pcs
RemarqueFabrication à la commande (pas de reprise)
Page cataloguePage 513 (C-2-2017)
GTIN4017918129613
Poids par pièce (hors emballage)0,036 KGM
Numéro du tarif douanier85366990
Pays d'origineDE (Allemagne)

Généralités

RemarquePour boîtiers HEAVYCONNEC de type D15
Les connecteurs ne doivent être manipulés que hors charge/tension.
Mode de raccordementRaccordement serti
Nombre de raccordements par pôle1
Degré de pollution3
Catégorie de surtensionIII
Nombre de pôles10+PE
Cycles d'enfichage≥ 500
TailleD15
Numérotation des contacts1 - 10
Section raccordable0,5 mm² ... 4 mm² (concerne les conducteurs souples avec embouts)
Section raccordable AWG20 ... 12
Longueur de gaine à dénuder de chaque fil8 mm
Conseils pour le montageL'utilisation conforme à la destination prévoit le montage dans un boîtier avec l'indice de protection IP54 ou plus élevé.

Conditions ambiantes

Température ambiante (fonctionnement)-40 °C ... 125 °C (y compris l'échauffement des contacts)

Indications concernant les matériaux

Matériau de contactAlliage de cuivre
Matériau de surface du contactAg (alternative Au)
Matériau de porte-contactsPA

Caractéristiques électriques

Tension de référence (III/3)250 V
Tension de choc assignée4 kV
Courant de référence16 A

Normes et spécifications

Connexion selon la normeCSA
Spécifications concernant l'exécution et les essaisDIN VDE 0627/86
DIN VDE 0110/02.79
DIN VDE 0110-1/04.97
CEI 60664-1, DIN CEI 60512
CEI 60352
Classe d'inflammabilité selon UL 94V0

Environmental Product Compliance

China RoHSPériode d'utilisation conforme : illimitée = EFUP-e
Aucune substance dangereuse dépassant les valeurs seuils ;
