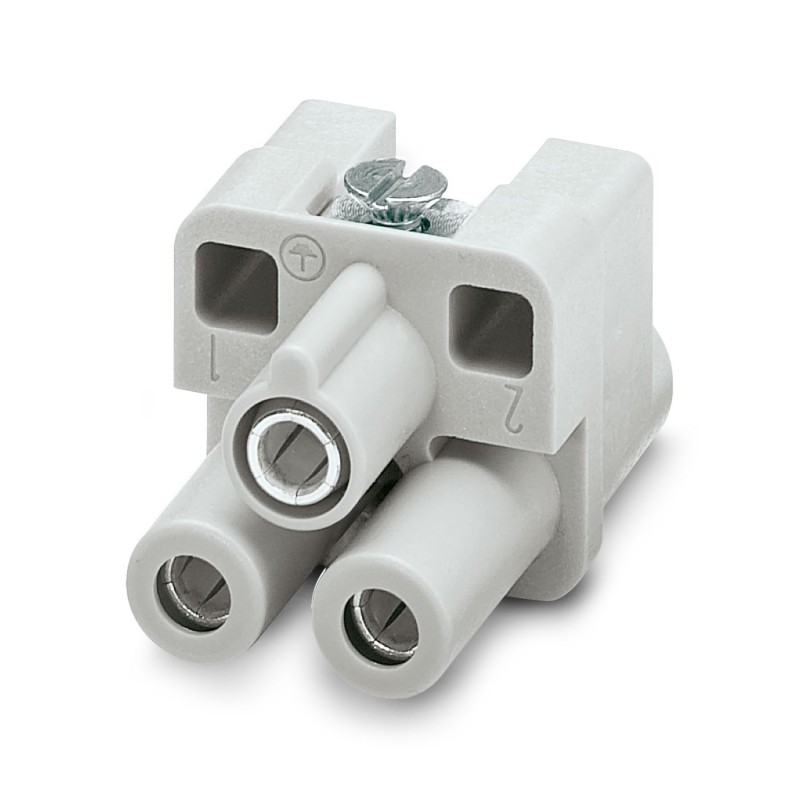

PHOENIX_CONTACT HC-HS 2-D7-EBUS 1586264 - Image 1

Les images sont à titre illustratif. Svp, révisez la fiche technique.

HC-HS 2-D7-EBUS 1586264 PHOENIX CONTACT Eléments de contact

Référence: HC-HS 2-D7-EBUS

Code: 1586264

Fabricant: PHOENIX_CONTACT

Description:

Eléments de contact
Insert de contact, nombre de pôles : 2+PE, taille : D7, contacts de puissance : 2, femelle, raccord à vis axiale, 400 V, 40 A, 4 mm² ... 10 mm², Application : Puissance
Élément de contact, nombre de pôles: 2+PE, taille: D7, contacts de puissance: 2, Connecteur femelle, Raccordement vissé axial, 400 V, 40 A, 4 mm2 ... 10 mm2, application: Puissance

Catégories:

  • Connecteurs > Bloc de contacts
  • PHOENIX_CONTACT > Connecteurs industriels

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT

  • En savoir plus
  • ETIM
  • PDF
  • Commentaires
Garantie, réparation et dévolution.

Prix total: 370,39 €

Prix unitaire: 37,039 €

Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant).

Calculer le prix par quantité

QuantitéPrix

Délai standard: 2-3 semaines.

  • Ces délais sont estimatifs et peuvent varier une fois la commande de l'article traitée.

DERNIÈRE CONSULTÉS

EN SAVOIR PLUS

Caractéristiques techniques
Remarques
GénéralitésPour boîtier HC-D7, raccordement axial 2,0 mm, clé à six pans creux
GénéralitésLes connecteurs ne doivent être manipulés que hors charge/tension.
GénéralitésPour manipuler le raccordement vissé axial, il faut une clé Allen de 2 mm (pour les conducteurs souples uniquement)
Montage
Instructions de montageL'utilisation conforme à la destination prévoit le montage dans un boîtier avec l'indice de protection IP54 ou plus élevé.
Remarque concernant la connectique axiale :
Uniquement pour fils flexibles. Les sections de conducteur indiquées se rapportent à la section géométrique du câble utilisé.
L'utilisation de câbles dont la section géométrique diffère considérablement de la section nominale du câble doit être contrôlée avant l'emploi.
Le logement de raccordement de la connectique axiale à vis est conçu pour les câbles à faible diamètre selon VDE 0295 classe 5. Les structures de ligne différentes (p.ex. lignes de classe 6) sont à contrôler avant utilisation.
Instructions de montage
Avant le début du montage, il convient de s'assurer que la vis conique est entièrement dévissée (l'alvéole est ouverte). Il est interdit de torsader les câbles. Les fils doivent être insérés jusqu'à la butée dans l'alvéole de contact (jusqu'à ce que l'isolation se trouve contre le contact). Maintenir le fil en position et le serrer à l'aide d'une clé Allen. L'extrémité du fil doit être sectionnée avant de procéder à un nouveau raccordement. Le resserrage de la vis de raccordement n'est autorisé qu'une seule fois afin d'éviter une rupture de fil. Afin d'éviter tout endommagement au niveau du contact, le fil / le câble doit être absorbé mécaniquement à une distance convenable par rapport au point de jonction (p. ex. pour l'utilisation dans une découpe en tôle). La norme DIN VDE 0100-520:2003-06 contient des indications pour une exécution correcte. Les raccordements non utilisés doivent être serrés au couple de serrage maximal.
Vis à 6 pans creuxSW2,0
Propriétés du produit
Type de produitÉlément de contact à polarité fixe
SérieHC-HS
ApplicationPuissance
TypeD7
Nombre de pôles2
Enfichable2+PE
Numérotation des contacts1 - 2
Nombre de contacts de puissance2
Type de matériau du contacttourné
État de la gestion des données
Révision de l'article04
Propriétés d'isolation
Catégorie de surtensionIII
Degré de pollution3
Dimensions
Dessin cotégvbgkvboxf.jpg
Largeur21 mm
Hauteur34,8 mm
Longueur21 mm
Caractéristiques mécaniques
Diamètre de contact4 mm
Caractéristiques de raccordement
Technologie de raccordement
Technologie de raccordementRaccordement vissé axial
Connexion selon la normeCEI / EN
Raccordement du conducteur
Section raccordable4 mm² ... 10 mm² (Les indications de la section transversale se réfèrent à la section géométrique du câble utilisé)
Section raccordable AWG10 ... 8
Couple de serrage0,5 Nm ... 0,8 Nm (Vis de fixation pour le montage dans le boîtier HEAVYCONNEC)
1,8 Nm
Longueur de gaine à dénuder de chaque fil8 mm +1 mm
Propriétés électriques
Tension de référence (III/3)400 V
Tension de tenue aux chocs assignée6 kV
Courant de référence40 A
Propriétés mécaniques
Caractéristiques mécaniques
Cycles d'enfichage≥ 500
Indications sur les matériaux
Classe d'inflammabilité selon UL 94V0
Matériau de contactAlliage de cuivre
Matériau de surface du contactAg
Matériau de porte-contactsPC
Conditions environnementales et de durée de vie
Conditions ambiantes
Température ambiante (fonctionnement)-40 °C ... 125 °C (y compris l'échauffement des contacts)
Normes et spécifications
Spécifications concernant l'exécution et les essaisDIN VDE 0627/86
DIN VDE 0110/02.79
DIN VDE 0110-1/04.97
CEI 60664-1, DIN CEI 60512
CEI 60352
EssaisDIN VDE 0627/86
DIN VDE 0110/02.79
DIN VDE 0110-1/04.97
CEI 60664-1, DIN CEI 60512
CEI 60352

ETIM for 1586264 Connecteurs (EC000438)

Nom de la caractéristiqueNombre de contacts de puissance (EF012216)
Valeur de la caractéristique2
Nom de la caractéristiqueNombre de contacts de commande (EF012217)
Valeur de la caractéristique0
Nom de la caractéristiqueInsert de contact sans contact (EF007324)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueFinition des contacts (EF001587)
Valeur de la caractéristiqueJack
Nom de la caractéristiqueNombre de pôles (EF001391)
Valeur de la caractéristique2
Nom de la caractéristiqueDiamètre du contact à fiche (EF007320)
Valeur de la caractéristique4 mm
Nom de la caractéristiqueMatériau de l'insert de connecteur (EF007545)
Valeur de la caractéristiqueThermoplastique
Nom de la caractéristiqueCourant assigné In (EF008250)
Valeur de la caractéristique40 A
Nom de la caractéristiqueTempérature ambiante (EF002386)
Valeur de la caractéristique125 °C
Nom de la caractéristiqueTempérature de fonctionnement (EF002393)
Valeur de la caractéristique-40 °C
Nom de la caractéristiqueTension assignée (EF000228)
Valeur de la caractéristique400 V
Nom de la caractéristiqueTension nominale de tenue aux chocs (EF002993)
Valeur de la caractéristique6 kV
Nom de la caractéristiqueCatégorie de surtension (EF006785)
Valeur de la caractéristiqueIII
Nom de la caractéristiqueDegré de pollution (EF006786)
Valeur de la caractéristique3
Nom de la caractéristiqueFinition du raccordement électrique (EF003961)
Valeur de la caractéristiqueBorne à vis
Nom de la caractéristiqueAvec protection des fils (EF000550)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueSection de conducteur connectable à fil fin sans embout de câble (EF007341)
Valeur de la caractéristique4 mm²
Nom de la caractéristiqueSection de conducteur connectable multifilaire (EF007343)
Valeur de la caractéristique4 mm²
Nom de la caractéristiqueMatériau du revêtement de contact (EF004020)
Valeur de la caractéristiqueAutre
Nom de la caractéristiqueMatériau de l'insert de contact (EF008521)
Valeur de la caractéristiqueThermoplastique
Nom de la caractéristiqueMatériau du contact (EF007544)
Valeur de la caractéristiqueAutres alliages de cuivre
Nom de la caractéristiqueClasse d'inflammabilité du matériau isolant selon UL 94 (EF002521)
Valeur de la caractéristiqueV0
Nom de la caractéristiqueAvec conducteur de protection (EF007468)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueNombre minimal de cycles d'insertion (EF012212)
Valeur de la caractéristique500
Nom de la caractéristiqueLargeur (EF000008)
Valeur de la caractéristique21 mm
Nom de la caractéristiqueHauteur (EF000040)
Valeur de la caractéristique34.8 mm
Nom de la caractéristiqueProfondeur (EF000049)
Valeur de la caractéristique21 mm
