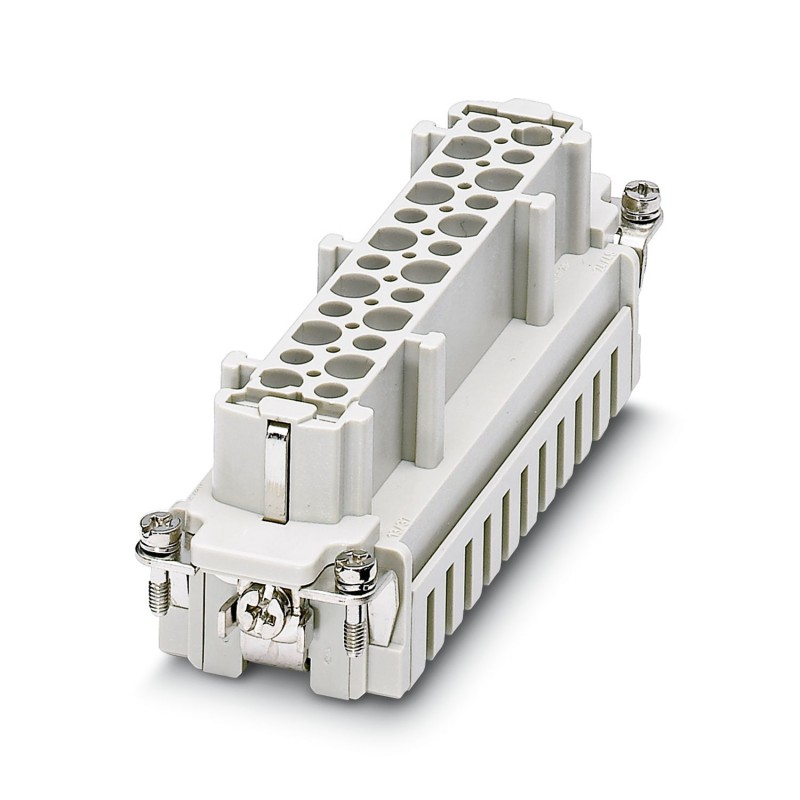

PHOENIX_CONTACT HC-B 24-EBUZ-48 1647488 - Image 1

Les images sont à titre illustratif. Svp, révisez la fiche technique.

HC-B 24-EBUZ-48 1647488 PHOENIX CONTACT Isolant femelle HEAVYCONNEC, série B24, 24 pôles, raccordement à res..

Référence: HC-B 24-EBUZ-48

Code: 1647488

Fabricant: PHOENIX_CONTACT

Description:

Isolant femelle HEAVYCONNEC, série B24, 24 pôles, raccordement à ressort, numérotation 25 - 48

Catégories:

  • PHOENIX_CONTACT

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT

  • En savoir plus
  • Commentaires
Garantie, réparation et dévolution.

* Cet article est peut-être obsolète. Si vous êtes intéressé, demandez-nous un devis et nous vous dirons s'il y a des unités disponibles. S'il n'y en a plus, un de nos techniciens recherchera une alternative livrable présentant des caractéristiques similaires.

Aller au produit alternatif:HC-B24-I-PT-F-481407737

Demandez un devis et nous vérifierons la disponibilité des unités. Si aucune unité n'est disponible, l'un de nos techniciens recherchera une solution alternative.

DERNIÈRE CONSULTÉS

EN SAVOIR PLUS

Caractéristiques techniques

Remarques
GénéralitésPour boîtiers HEAVYCONNEC-ADVANCE de type B24 et boîtiers HEAVYCONNEC de type B24 / B48

Montage
Instructions de montagePour boîtier de type B16 / B32. Les connecteurs ne doivent être manipulés que hors charge/tension.

Propriétés du produit
Type de produitÉlément de contact à polarité fixe
SérieHC-B
TypeB24
B48
Nombre de pôles24
Enfichable24+PE
Numérotation des contacts25 - 48
Propriétés d'isolation
Catégorie de surtensionIII
Degré de pollution3

Dimensions
Dessin cotéyaqzxgxqey.jpg
Largeur34 mm
Hauteur37,5 mm
Longueur111 mm

Caractéristiques de raccordement
Technologie de raccordement
Technologie de raccordementRaccordement à ressort
Raccordement du conducteur
Section raccordable0,14 mm² ... 2,5 mm²
Section raccordable AWG26 ... 14
Longueur de gaine à dénuder de chaque fil8 mm ±1 mm

Propriétés électriques
Tension de référence (III/3)500 V
Tension de tenue aux chocs assignée6 kV
Courant de référence16 A

Propriétés mécaniques
Caractéristiques mécaniques
Cycles d'enfichage≥ 500

Indications sur les matériaux
Classe d'inflammabilité selon UL 94V0
Matériau de contactAlliage de cuivre
Matériau de surface du contactAg
Matériau de porte-contactsPC

Conditions environnementales et de durée de vie
Conditions ambiantes
Température ambiante (fonctionnement)-40 °C ... 125 °C (y compris l'échauffement des contacts)
