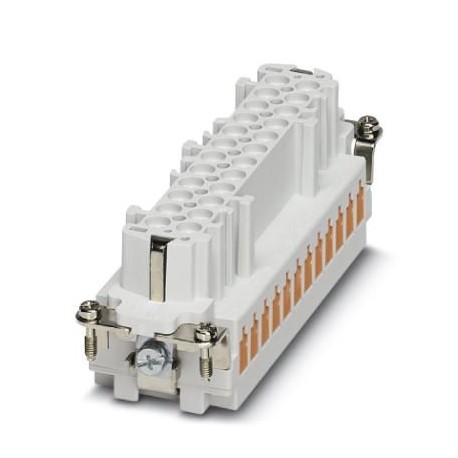

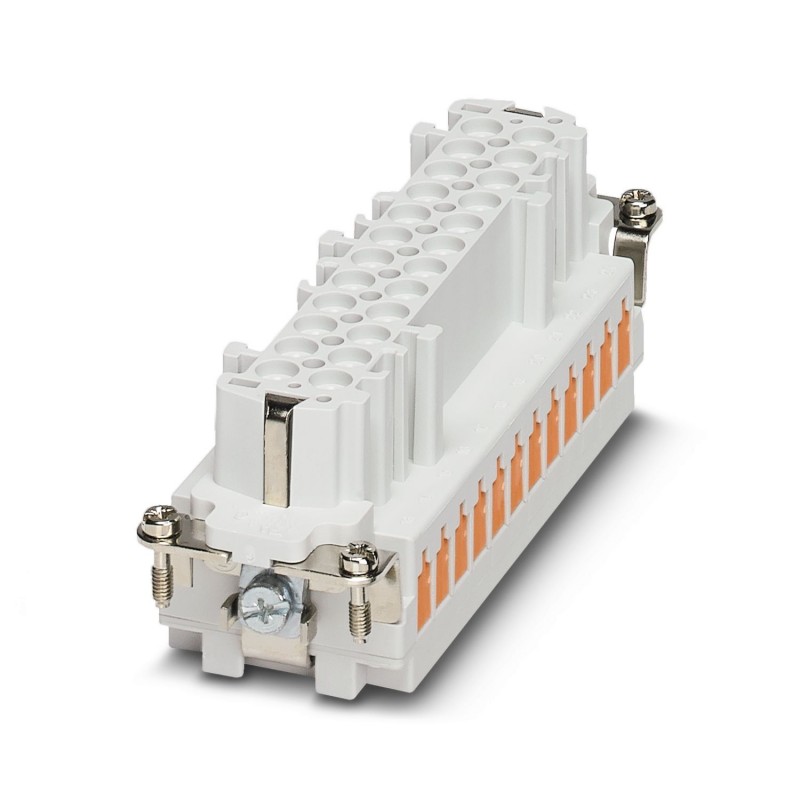

HC-B 24-EBUQ-2,5-48 1605608 PHOENIX CONTACT Eléments de contact
HC-B 24-EBUQ-2,5-48
1605608
PHOENIX_CONTACT
10
Eléments de contact
Connecteurs > Bloc de contacts
Connecteurs industriels
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
En savoir plus
▲Données commerciales
| Code de commande | 1605608 |
|---|---|
| Unité de conditionnement | 10 pcs |
| Remarque | Fabrication à la commande (pas de reprise) |
| Page catalogue | Page 541 (C-2-2017) |
| GTIN | 4017918940690 |
| Poids par pièce (hors emballage) | 0,127 KGM |
| Numéro du tarif douanier | 85366990 |
| Pays d'origine | PL (Pologne) |
Généralités
| Remarque | Pour boîtiers HEAVYCONNEC-ADVANCE de type B24 et boîtiers HEAVYCONNEC de type B24 / B48.Détrompage au moyen d'une languette de détrompage CP-HC (1686478).HC-B6.../ HC-B10... pour 2 languettes de détrompage.HC-B16.../ HC-B24...pour 4 languettes de détrompage.Les connecteurs ne doivent être manipulés que hors charge/tension. |
|---|---|
| Les connecteurs ne doivent être manipulés que hors charge/tension. | |
| Mode de raccordement | Raccordement QUICKON |
| Degré de pollution | 3 |
| Catégorie de surtension | III |
| Nombre de pôles | 24+PE |
| Cycles d'enfichage | ≥ 500 |
| Taille | B24 |
| Numérotation des contacts | 1 - 24 |
| Section raccordable | 0,34 mm² ... 2,5 mm² (Structure des torons VDE 0295, classe 1 - 5/diamètre des torons >= 0,2 mm) |
| Section raccordable AWG | 22 ... 14 |
| Diamètre de fil avec isolation | 1 mm ... 3,5 mm |
| Nombre de raccordements de câbles de même section | 10 |
| Conseils pour le montage | L'utilisation conforme à la destination prévoit le montage dans un boîtier avec l'indice de protection IP54 ou plus élevé. |
| Instruction pour le montage | Pour boîtier de type B16 / B32. Les connecteurs ne doivent être manipulés que hors charge/tension. |
Conditions ambiantes
| Température ambiante (fonctionnement) | -40 °C ... 125 °C (y compris l'échauffement des contacts) |
|---|---|
| Température ambiante (montage) | -25 °C ... 50 °C |
Indications concernant les matériaux
| Matériau de contact | Alliage de cuivre |
|---|---|
| Matériau de surface du contact | Ag |
| Matériau de porte-contacts | PA |
| Matériau isolant de fil | PVC / PE |
| Normes/prescriptions | PA: Protection incendie dans les véhicules ferroviaires - Ensembles d'exigences R22 et R23 et DIN EN 45545-2 (Niveau de risque HL1 - HL2) |
| PA: Protection incendie dans les véhicules ferroviaires - Ensemble d'exigences R24 et DIN EN 45545-2 (Niveau de risque HL1 - HL3) |
Caractéristiques électriques
| Tension de référence (III/3) | 500 V |
|---|---|
| Tension de choc assignée | 6 kV |
| 6 kV | |
| Courant de référence | 16 A |
| 16 A |
Environmental Product Compliance
| China RoHS | Période d'utilisation conforme (EFUP) : 50 ans |
|---|---|
| La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses. |
Classifications
eCl@ss 4.027140816eCl@ss 4.127140816eCl@ss 5.027143424eCl@ss 5.127261200eCl@ss 6.027261200eCl@ss 7.027440205eCl@ss 8.027440205eCl@ss 9.027440205
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX CABLAGE CONNECTEURS FR.pdf | 57 Mbytes |
|
| PHOENIX CONTACT-1605608-HC-B 24-EBUQ-2,5-48 | 132 Kbytes |
|
